Lis na odpad s ovíjecím strojem

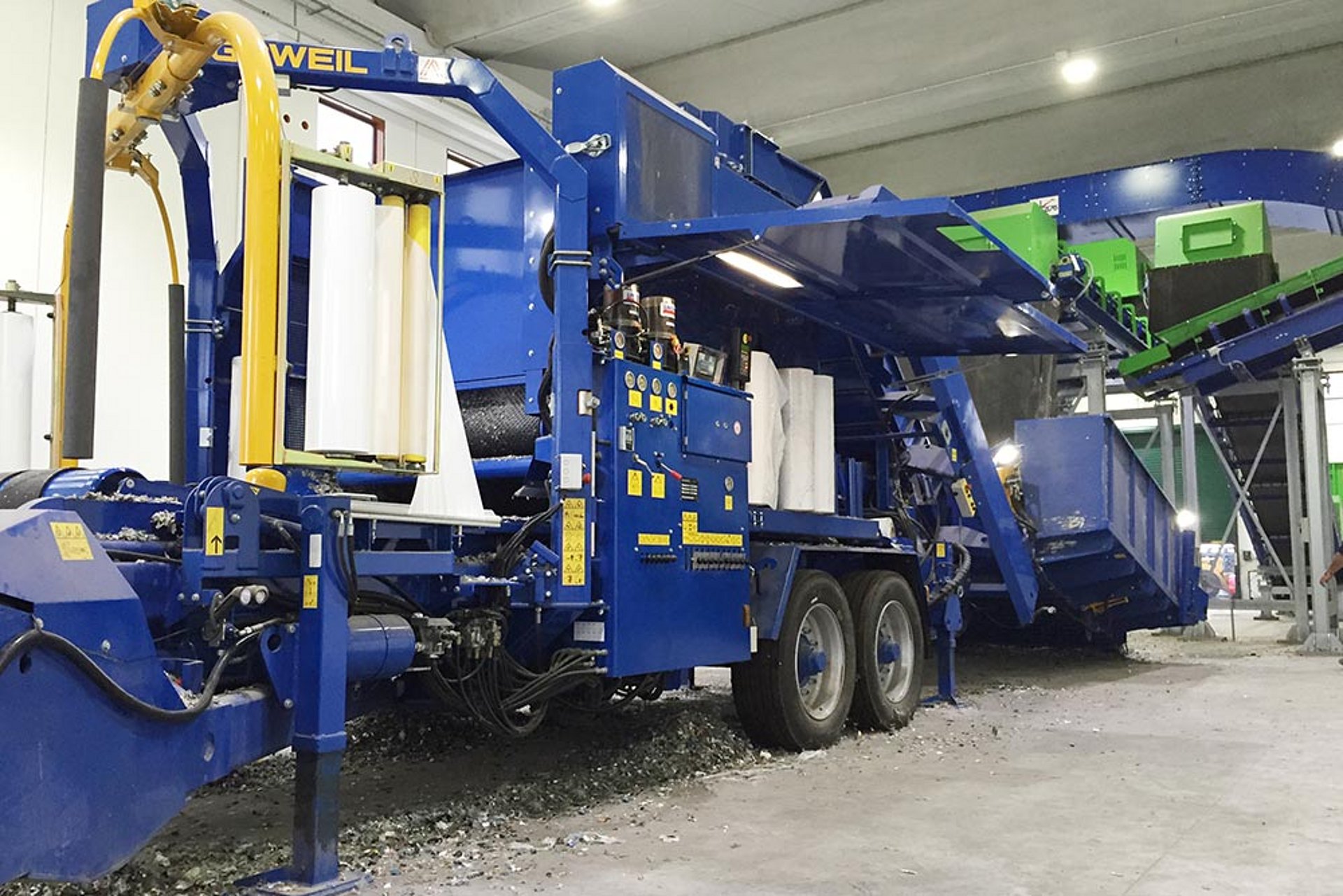

LT-Master F115 Industrie | Kombinovaný lisovací a ovíjecí stroj

Problém skladování a přepravy různých surovin může být se strojem LT-Master vyřešen jednoduše a rychle. Nejprve je materiál rozmělněn a následně slisován. Kulaté balíky tak jsou optimálně vhodné pro přechodné uskladnění a mohou být přepravovány s úsporou místa. Materiál zabalený v balíku zůstává suchý a čistý.

Podle velikosti a struktury materiálu lze dosáhnout zhutnění balíků mezi 30 % a 70 %.

Přednosti

Vysoké zhutnění

Díky vysokému zhutnění se materiál stlačí na minimum. To ušetří cenný skladovací prostor.





Rychlý a obratný

Otočnou oj může stroj na obou stranách otočit až o 30°. Tím je dán minimální poloměr otáčení a pohon je možný na obou stranách.





Promyšlený brzdový systém

Standardně jsou instalovány dvouokruhové vzduchové brzdy.




Sestavení stroje

Absolutní plus! Stroj je připravený k použití během tří minut.





Dobré mazání

Centrální mazání zásobuje nejdůležitější místa ložisek trvale tukem, resp. olejem. Zaručeny jsou dlouhá životnost i malé opotřebení.





Vždy dostatečná zásoba

Díky hydraulicky ovládanému zásobníku na až 18 rolí fólie je LT-Master ideálně vybavený i na dlouhé pracovní dny.




Maximální kontrola

Programové ovládání PROFI kontroluje pomocí sběrnicového systému celý průběh práce plně automaticky – řidič hlídá pouze stroj.





Žádná cesta není příliš dlouhá

Díky podvozku s rychlostí 80 km/h sou všechna místa použití rychle dostupná, až už s traktorem, nebo nákladním vozidlem. LT-Master F115 má EU schválení typu.





LED pracovní světlomet

S LED pracovním světlometem je LT-Master perfektně osvětlený i v noci.






Přednosti podávání a dávkování

Nízká konstrukce



Ať se jedná o sklápěč, vůz s výtlačným čelem, nákladní vozidlo nebo přímou navážku materiálu, 3,5 metru široký příjmový zásobník se díky jeho nízké konstrukci plní snadno a jednoduše.






Posuvná podlaha

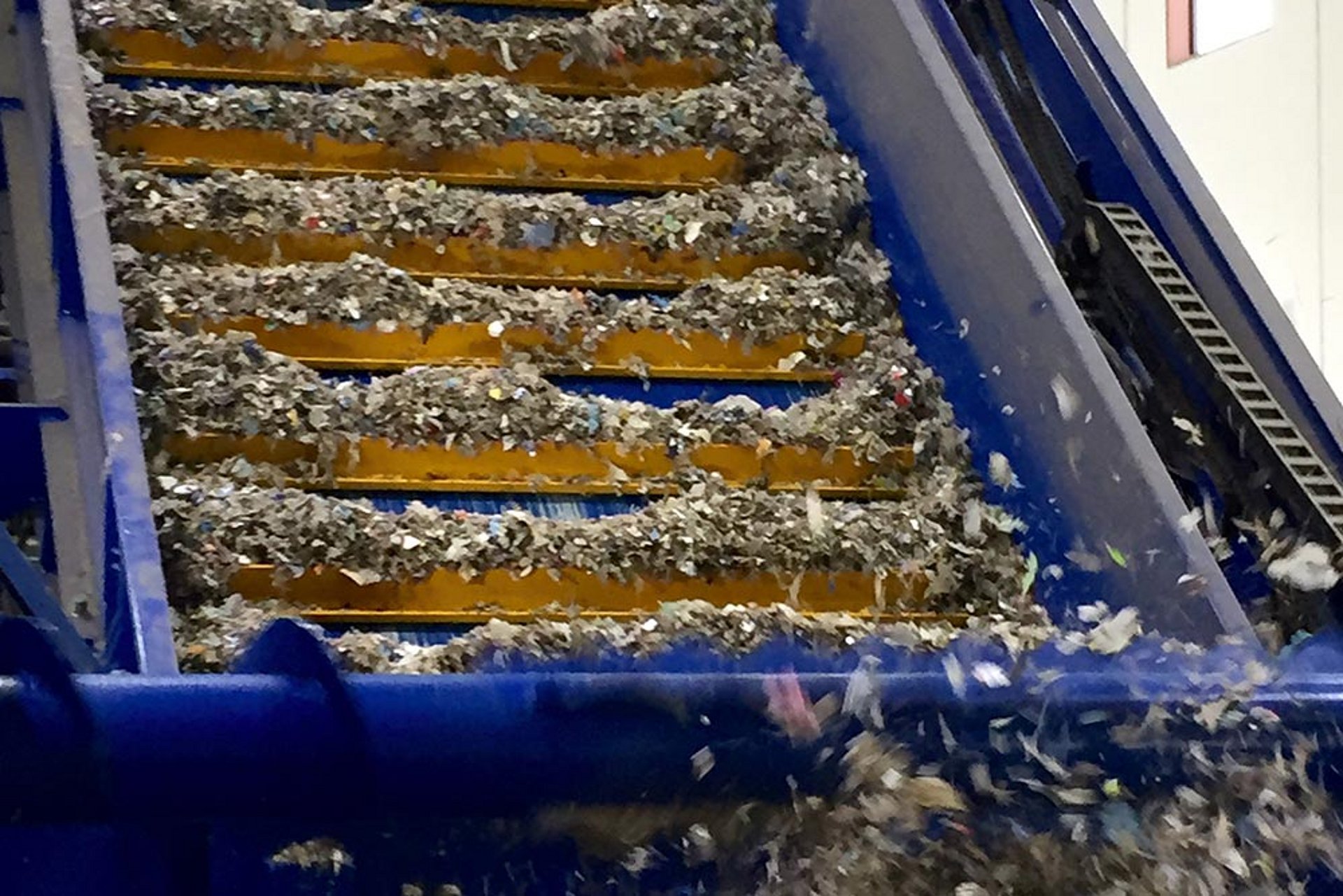

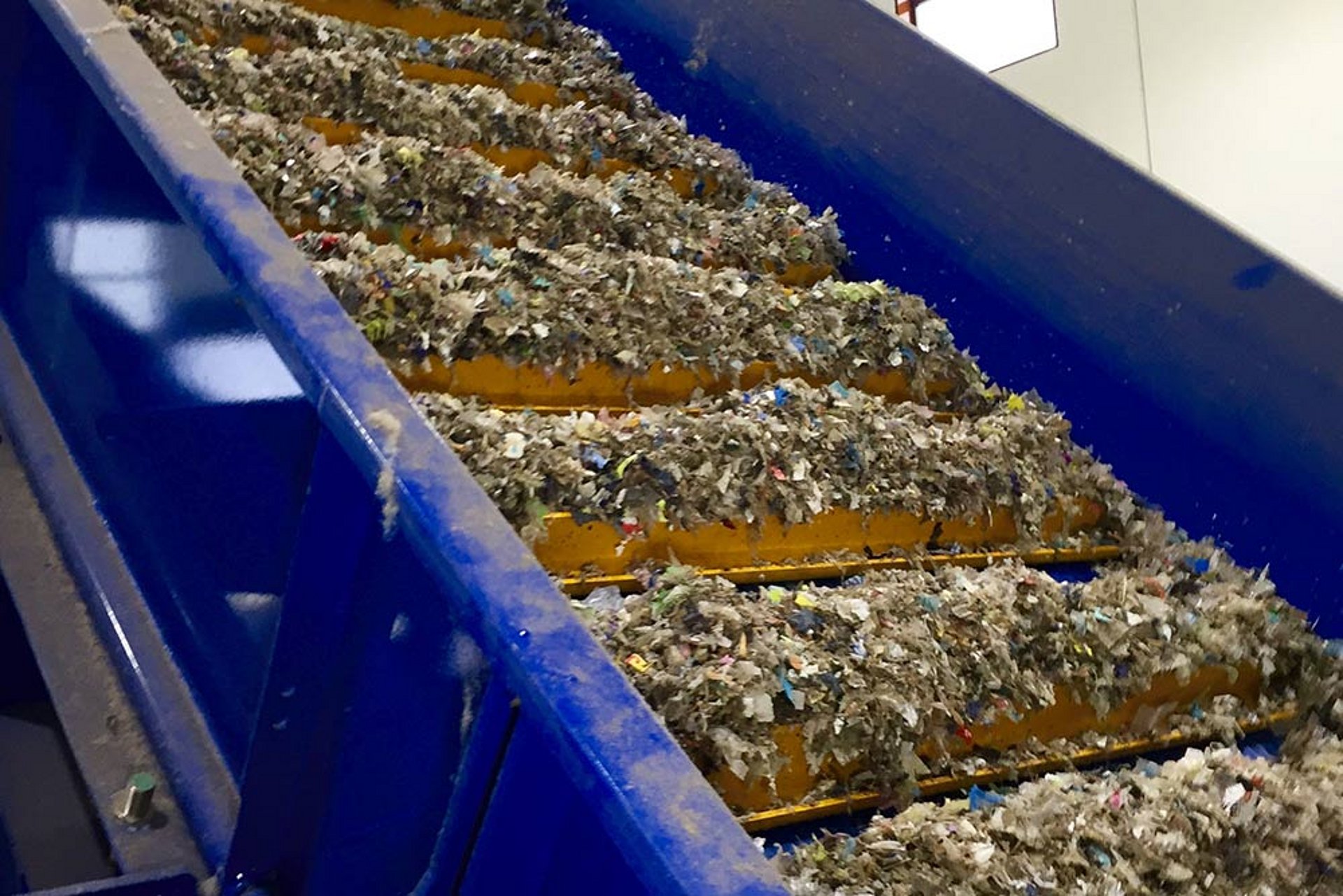

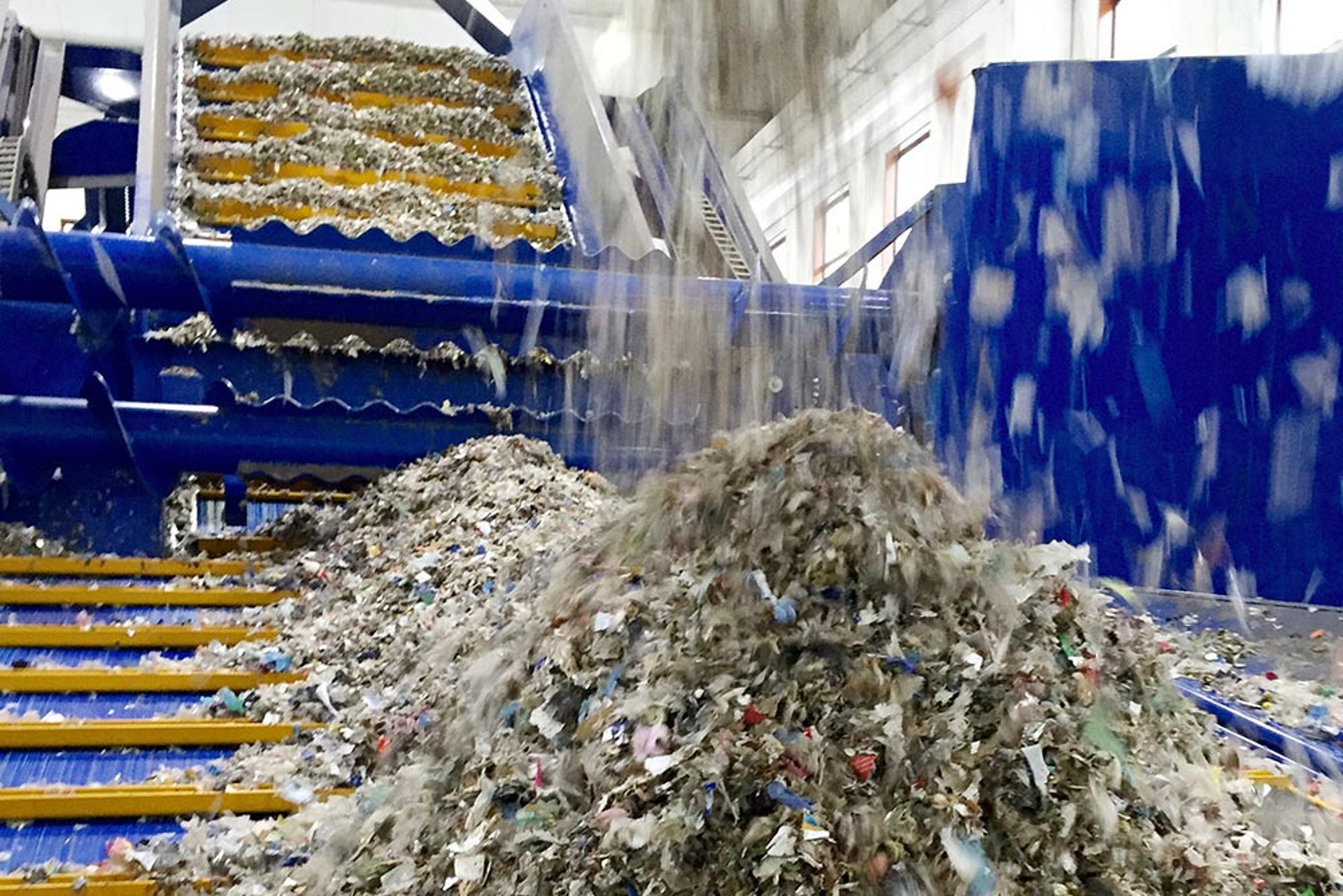

Rychlost posuvné podlahy se přizpůsobuje množství materiálu a je regulována automaticky. Zinkované, zápustkově kované řetězy posuvné podlahy u šikmého dopravníku a příjmového zásobníku jsou nezničitelné.






Prostorný příjmový zásobník Multicrop:



Příjmový zásobník Multricrop s objemem cca 13 m³ představuje velký vyrovnávací zásobník. S jeho pomocí se předchází zastavení stroje LT-Master F115 při nakládání.<br/> Pro lepší zpracování velkého množství různých materiálů byl příjmový zásobník vybaven dávkovacím bubnem. Tento buben se spolu s podávacím šnekem stará o rovnoměrný tok produktů u šikmého dopravníku a optimálně připravuje také vláknitý materiál, např. trávu nebo vojtěšku.






Přednosti lisu

Hydraulicky ovládaná lisovací komora

Hydraulicky ovládaná lisovací komora zaručuje pracovní postup šetrný ke stroji a omezuje také hlučnost kombinovaného lisovacího a ovíjecího stroje. Díky hydraulickému pohonu může uživatel navíc při lisování a vázání volit mezi různými rychlostmi (vždy 4 stupně). Stroj tak lze ještě lépe přizpůsobit různým materiálům a podmínkám. Šetří se tím energie a čas.






Válcová pevná komora

Obě poloviny lisovací komory jsou obepnuté průchozím nekonečným pásem. Je tak minimalizován oddrolený materiál. Dodatečně je možné napnutí pásů hydraulicky změnit. To přispívá k bezpečnému startu balíku i k dobrému výhozu balíku.

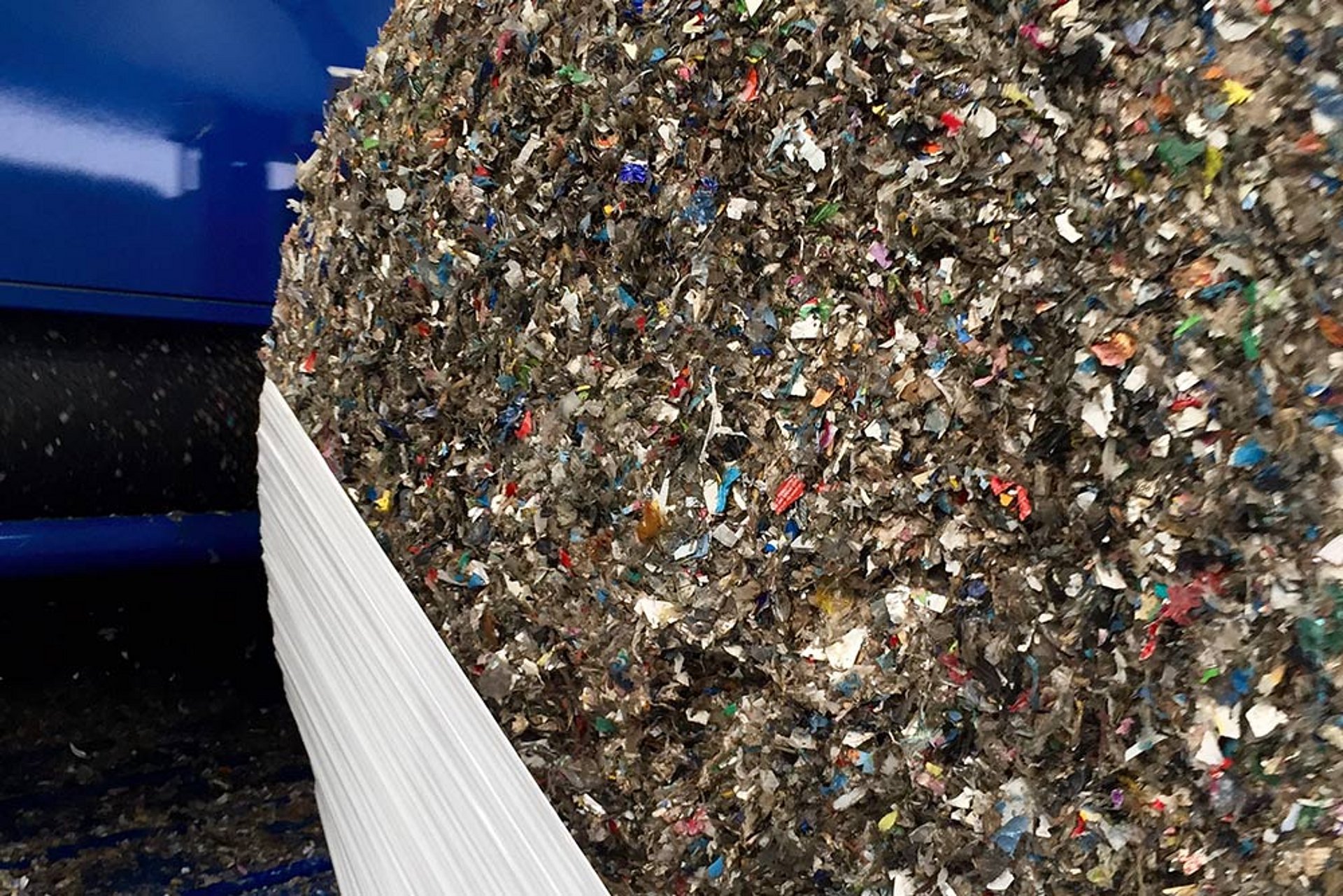

Velké zhutnění

Ocelové válečky o tloušťce 4 mm jsou uvnitř zesílené, žebrovaný profil zajišťuje optimální zhutnění a spolehlivé otáčení balíku.






Dlouhá životnost

Velký rozměr ložisek, jejich utěsnění i dokonale nastavený systém mazání zaručují dlouhou životnost.






Síť nebo fólie

Pro perfektní konzervaci balíku je zapotřebí efektivní systém vázání. Standardně je stroj LT-Master F115 vybavený kombinovaným dvojitým vázáním pro síť a fólii.






Pás zpětného vedení

Díky pásu zpětného vedení nedochází ke ztrátám; toto vedení probíhá pod celým strojem, zachycuje oddrolený materiál a bez znečištění jej znovu přivádí na šikmý dopravník.






Variabilní velikost balíků

S tímto nastavením lze nastavit velikost balíku plynule od 0,60 do 1,15 m.




Vstřikování vody

Slouží pro přidávání vody při lisování suchých materiálů.






Přednosti ovíječky

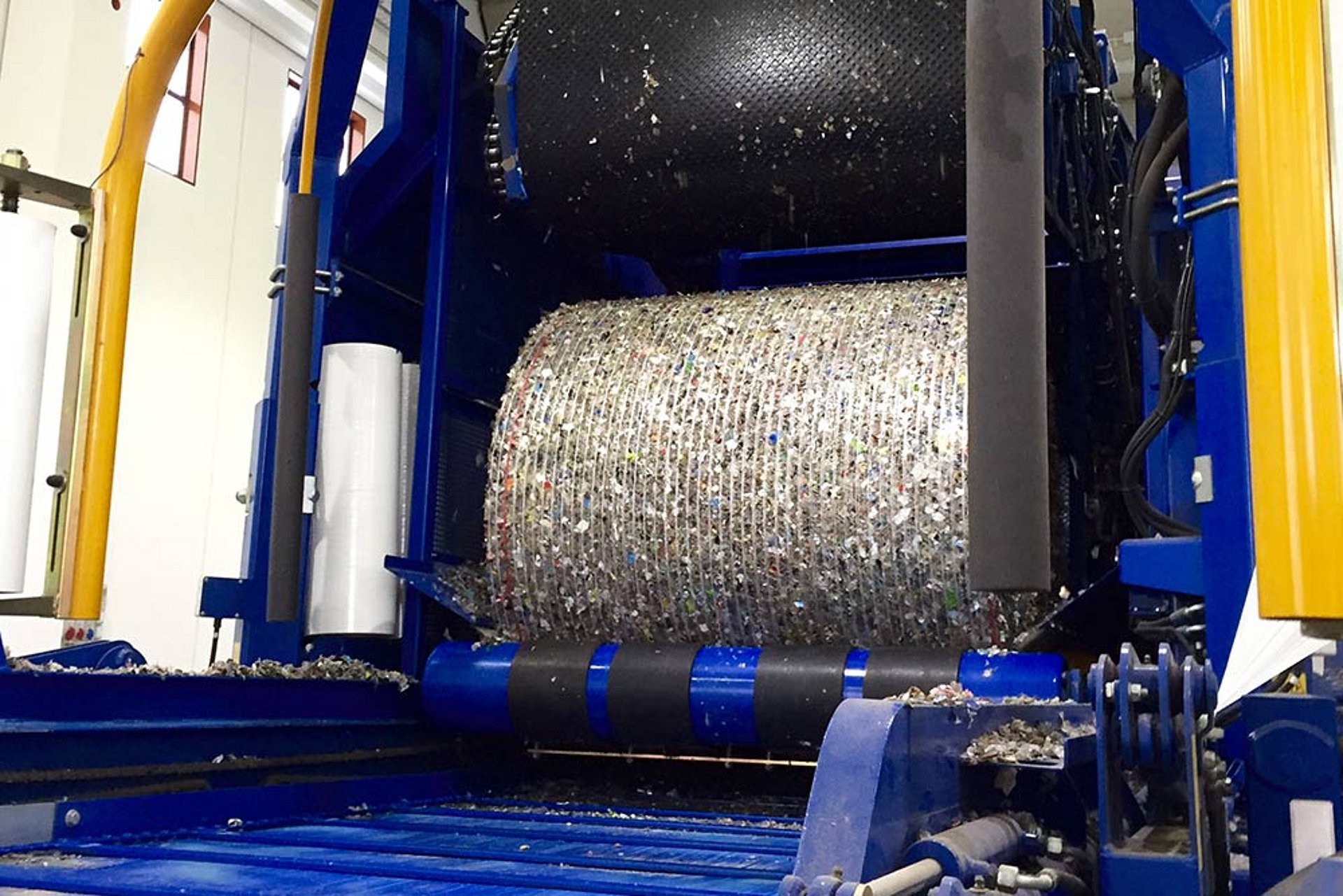

Pojízdný ovíjecí stůl



Pojízdný ovíjecí stůl zajíždí pod lisovací komoru a přímo, rychle a šetrně přebírá balík.

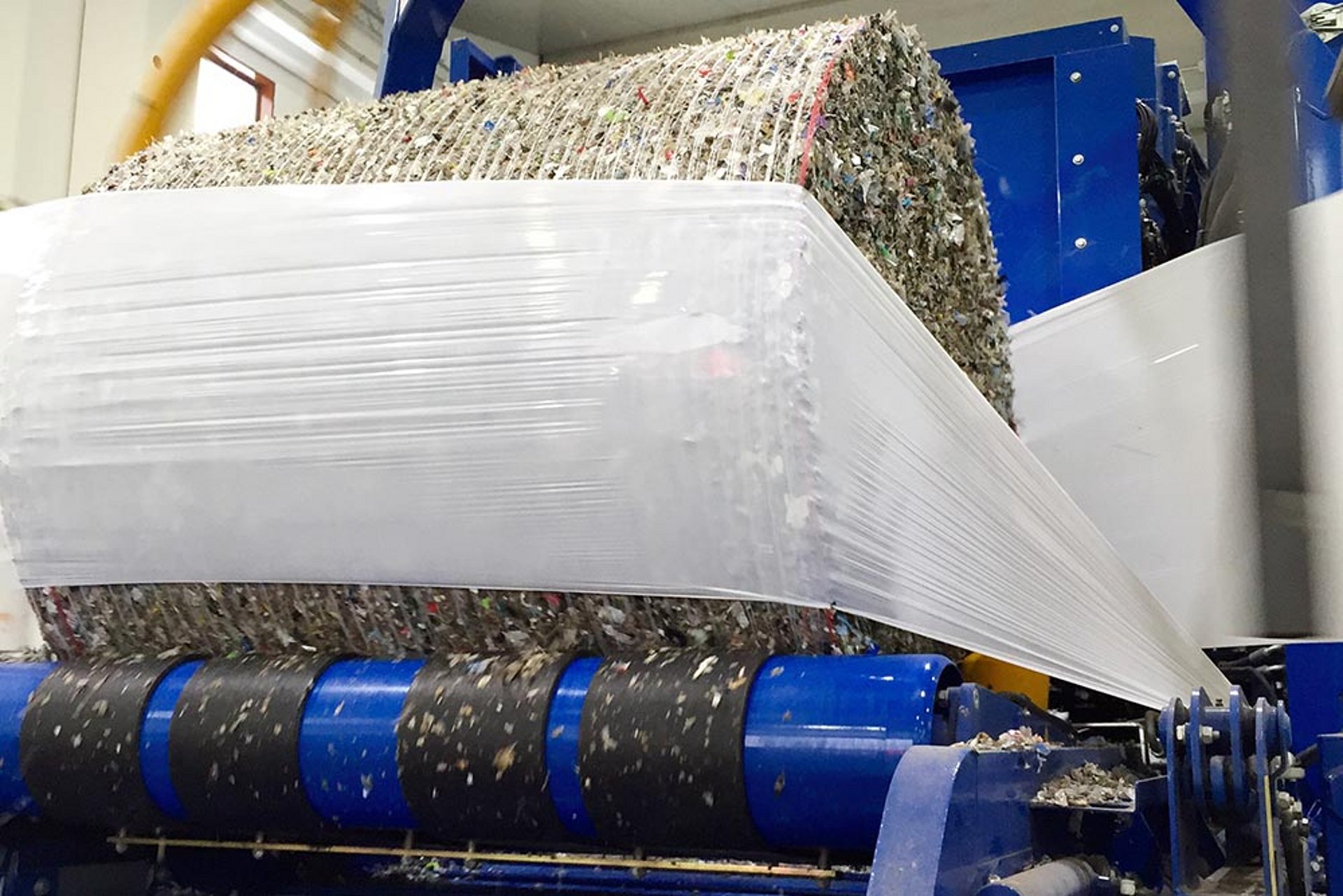

Dvojité ovíjecí rameno



Díky standardnímu dvojitému ovíjecímu ramenu s natahovacími jednotkami fólie 2 x 750 mm je ovíječka stále o krok napřed. Více balíků z jedné role fólie je výsledkem práce patentovaných plastových válců.






Odřezávač fólie



Nerezový kapovací nůž zaručuje přesné oddělení fólie. Standardní plovoucí poloha odřezávače fólie zajišťuje snadné uvolnění fólie, takže nedochází k sevření zbytků.






Odkládací rampa balíku



Šetrné odložení balíku zaručuje hydraulicky odklopná odkládací rampa balíku.






Hlídání fólie a provoz s jednou fólií



Na konci fólie nebo při jejím přetržení se rychlost posunu ovíjecího stolu sníží tak, aby bylo znovu zaručeno 50% překrytí.<br/> Balík tak může být bez přerušení ovinut do konce. Na konci nebo při přetržení obou fólií vypne hlídání fólie proces ovíjení.






Lisovatelné materiály

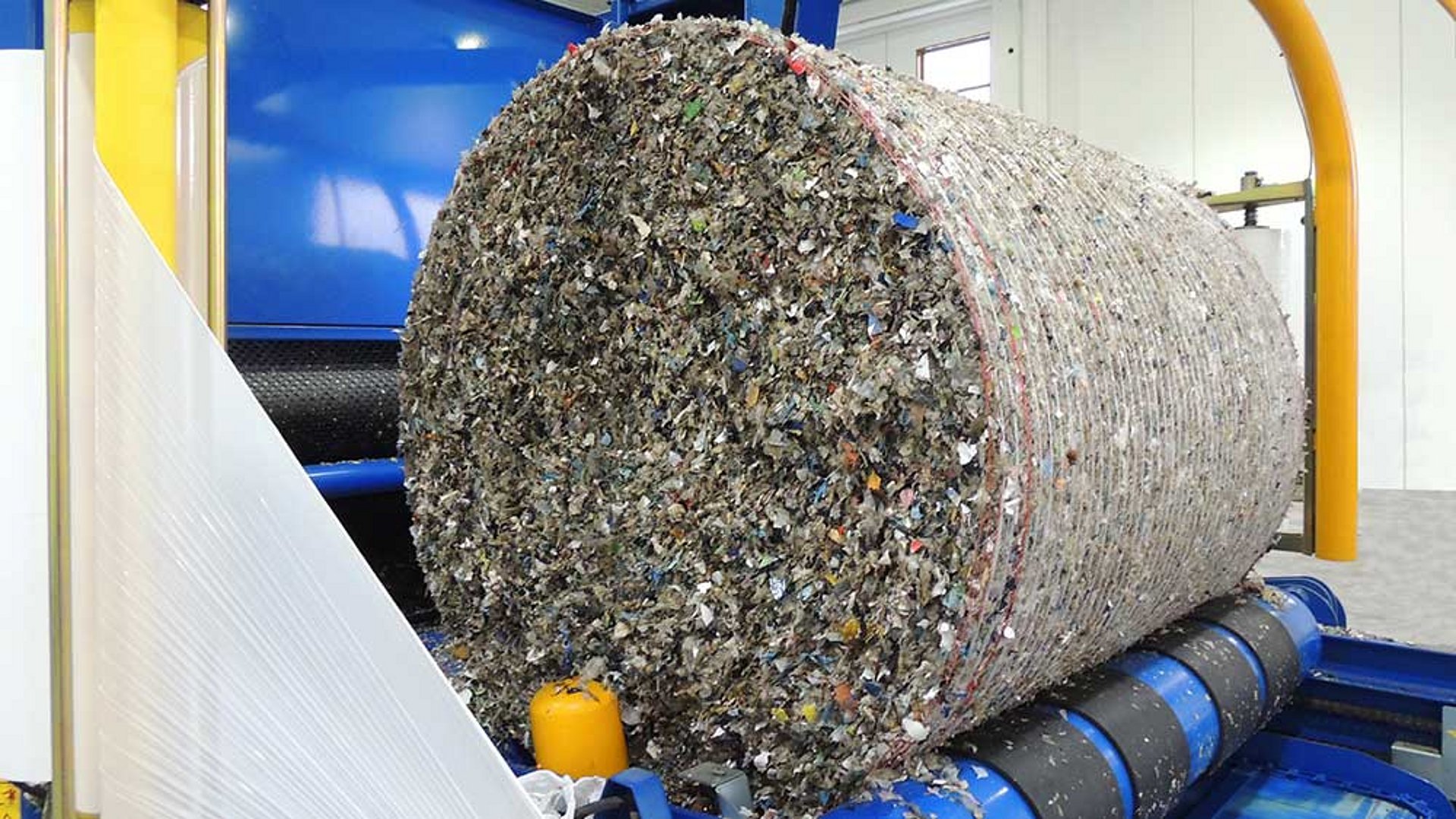

RDF / náhradní paliva



Stále akutnější problém představuje skladování odpadů. Některé materiály se připravují pro další zpracování a využívají se jako náhradní paliva.






Další materiály

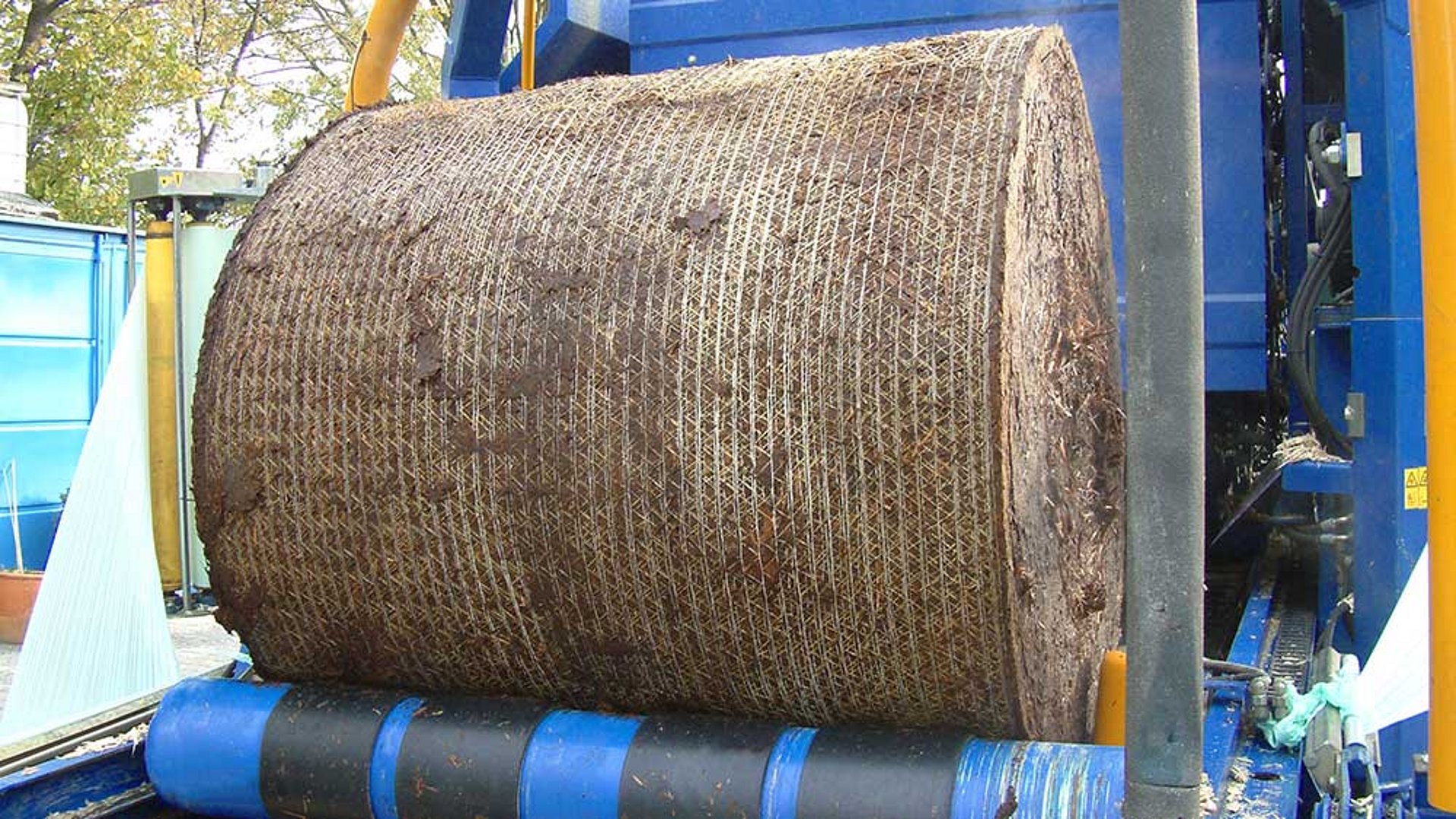

Obilí, řízky z cukrové řepy, bagasa, ozdobnice, koňský hnůj, kompost

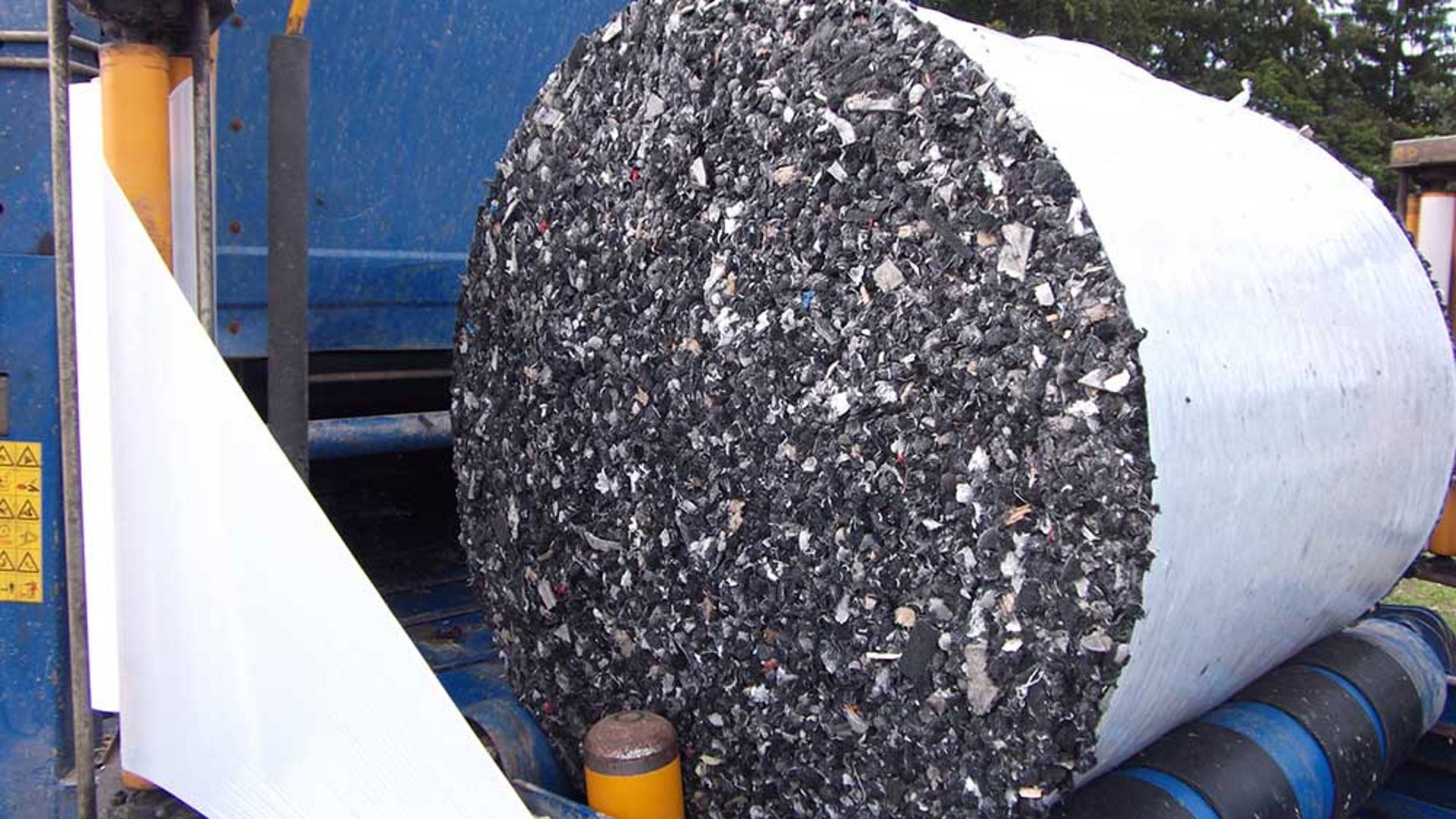

Plasty

Fólie a pevné zbytkové látky z plastu s velikosti částic až 50 mm








Dřevo / hobliny

Piliny, hobliny, štěpiny, dřevitá vlna, kůrový mulč nebo jemné piliny






Základní vybavení

S EU schválením typu pro rychlosti až do 80 km/h

Stroj LT-Master F115 je sériově vybavený kombinovaným dvojitým vázáním. Dvě role sítě nebo dvě role fólie tak lze vložit současně nebo i kombinovaně.

Pracovní šířka 3,5 m

Vždy správně dávkovaná! S tímto nastavením je možné kulaté balíky optimálně přizpůsobit potřebnému množství krmiva. Velikost balíků se může plynule pohybovat od 0,60 do 1,15 metru.

Pouze u vázání fólií

Kamerový systém zahrnující čtyři infračervené kamery poskytuje perfektní přehled o celém pracovním procesu a stroji, ve dne i v noci.

Čtyři kamery jsou umístěné tak, že je vidět seshora do lisovací komory, na šikmý dopravník, ovíjecí stůl i zadní stranu stroje (vpravo ve směru jízdy).

Pro vysoké zhutnění materiálu a perfektně slisované balíky je rozhodující správný obsah sušiny, resp. vlhkost materiálu. U velmi suchých materiálů je možné vstřikováním vody přidat vodu přímo do lisovací komory.<br/>

Skládá se z magnetického ventilu, hadic a nastavitelných trysek.

Kompaktní vysílačka funguje na základě rádiového signálu a řídí odložení kompletně ovinutého balíku. Díky šikovným rozměrům může uživatel nosit vysílačku pořád u sebe a řídit odkládání.

Všechny pracovní procesy probíhají plně automaticky

Informace a kontakty

Technické údaje (základní vybavení)

Hmotnost:14 800 kg
Délka:11 850 mm
Šířka:2 550 mm
Výška:4 000 mm
Průměr balíku:

0,60 až 1,15 m



Potřebný výkon tažného vozidla

Potřeba oleje pro otočnou oj:10 l při 200 bar
Potřebný výkon:min. 90 kW

Požadované připojení

Provozní přípojky

Přípojka kloubového hřídele: Počet otáček: 740–1 000 | 1 3/8" Z6 nebo 1 3/8" Z21
1 dvojčinná a 1 jednoduchá řídicí jednotka pro otočnou oj
Elektrický proud je do stroje přiváděn přes zásuvku ISOBUS nebo dodávaným kabelovým svazkem.

Připojení pro elektromotor: 400 V / 50 Hz, CEE 125 A 740 ot/min, stupeň krytí IP55



Přípojky pro brzdy

Přípojky pro dvouokruhové vzduchové brzdy nebo
přípojky pro hydraulický dvouokruhový brzdový systém


Přípojky pro přepravu

7pólová zásuvka pro celé osvětlení s výjimkou pracovního světlometu
Adaptér pro nákladní vozidlo: 24 V | 7pólový | 15pólový (volitelně)
ABS



Dodatečné vybavení

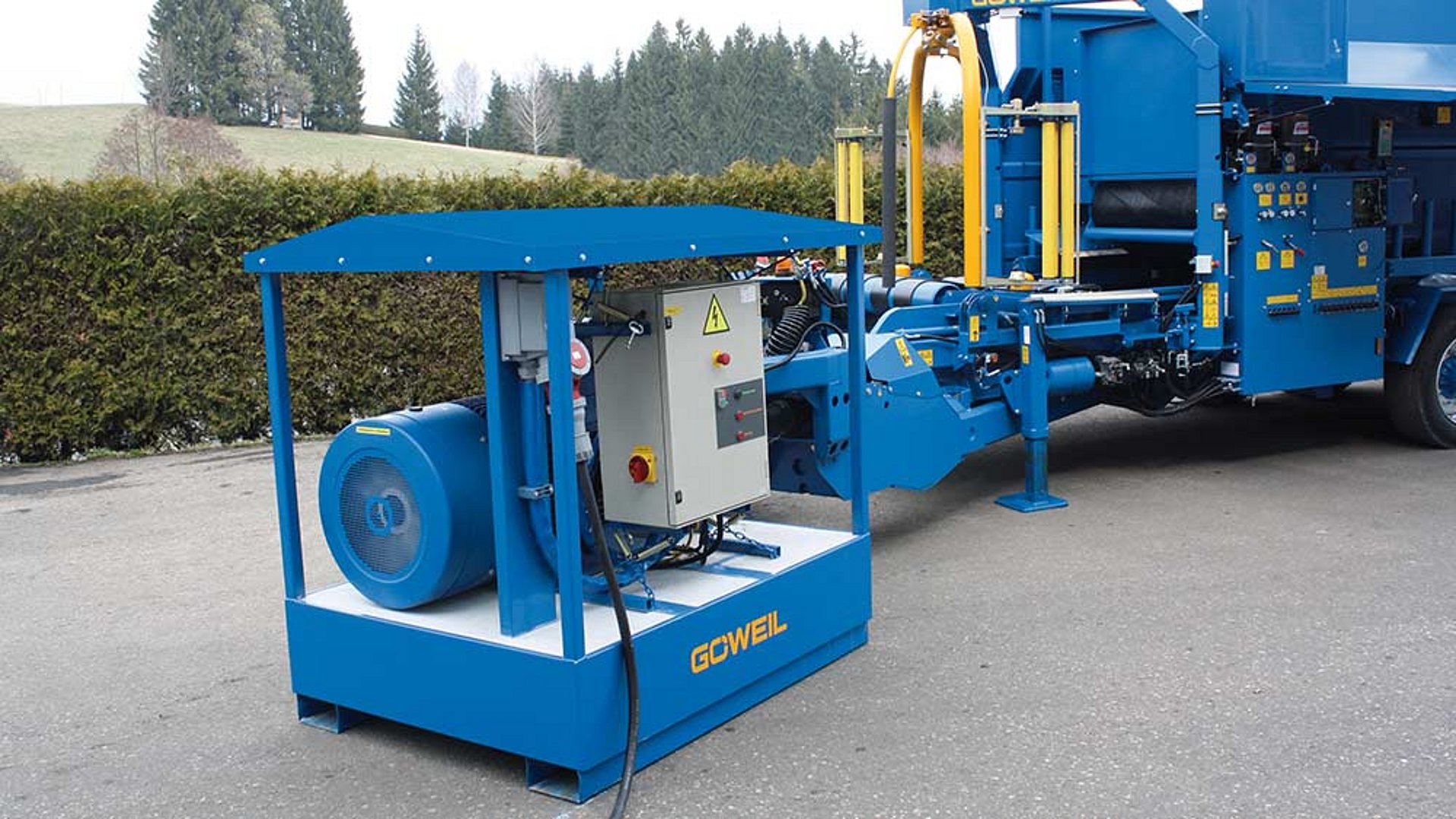

Pohon je zajištěn pomocí kloubového hřídele, díky čemuž je kdykoliv možné i použití společně s traktorem. Motor má velmi tichý chod a provozní náklady jsou v porovnání s traktorem s vysokými cenami paliva velmi nízké. Nejenže se tak šetří místo, ale snižuje se také množství spalin, díky čemuž je možný provoz v hale. Díky krytu je možné elektrický pohon používat bez problémů také venku (teplotní rozmezí: –15 až +60° C). Náklady na údržbu jsou velmi nízké a díky pouzdru pro vidle vysokozdvižného vozíku v podstavci se elektrický pohon rovněž snadno přepravuje. Elektrický pohon je vybavený pozvolným rozběhem. Výrazně se tím omezí počáteční napěťové špičky a náběhový moment. To představuje další úsporu elektrického proudu a ochranu pohonu, hřídele a převodovky.

Výkon: 90 kW Napětí: 400 V Frekvence: 50 Hz
Stupeň krytí: IP55Příkon: max. 125 APohon: 740 ot./min
Hmotnost: 2 970 kg D x Š x V: 1 773 x 1 323 x 1 652 mmCEE 125A

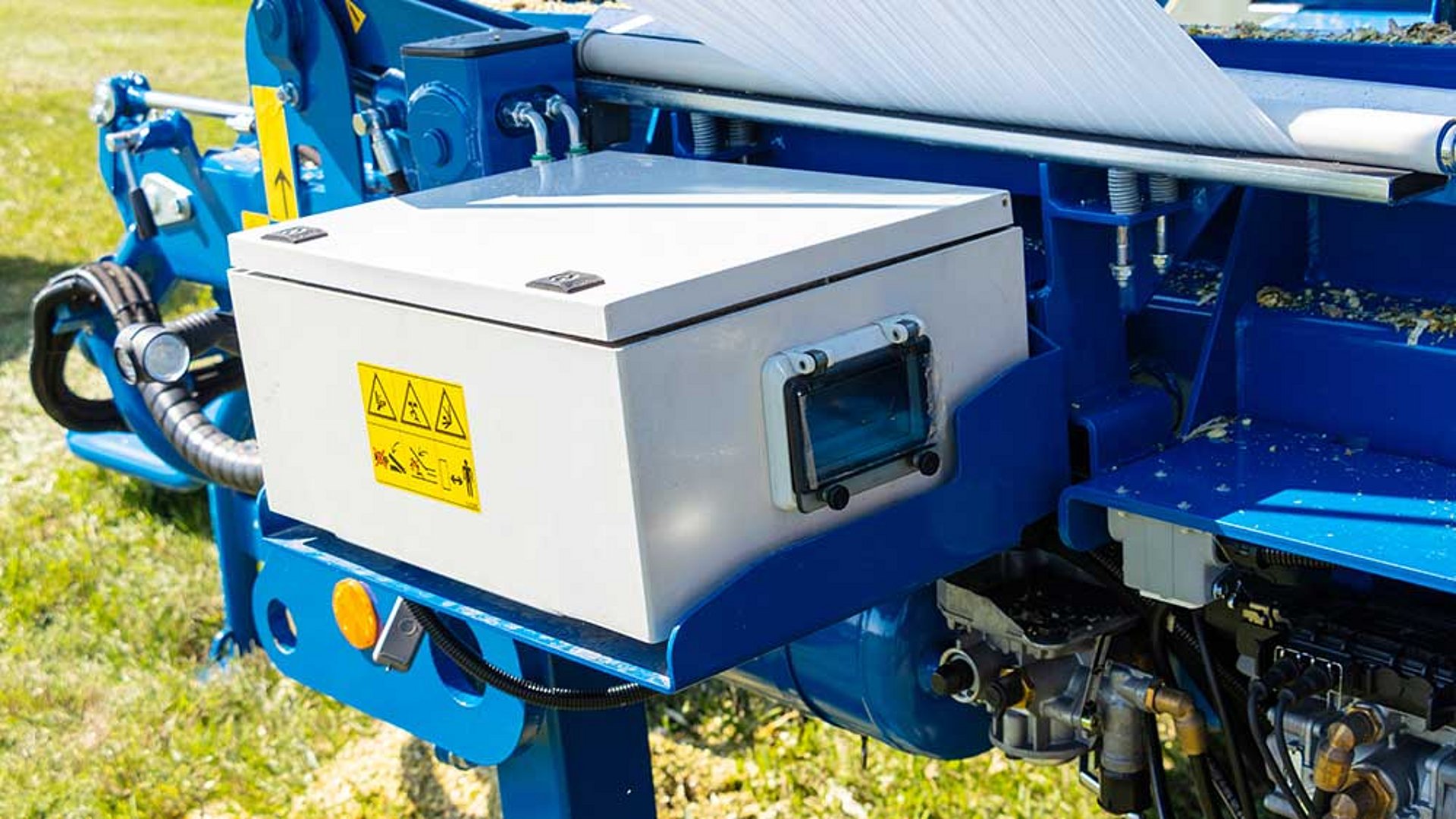

Skládá se z vážicího váhy, vážního terminálu a tiskárny etiket s logem GÖWEIL, nebo logem zákazníka

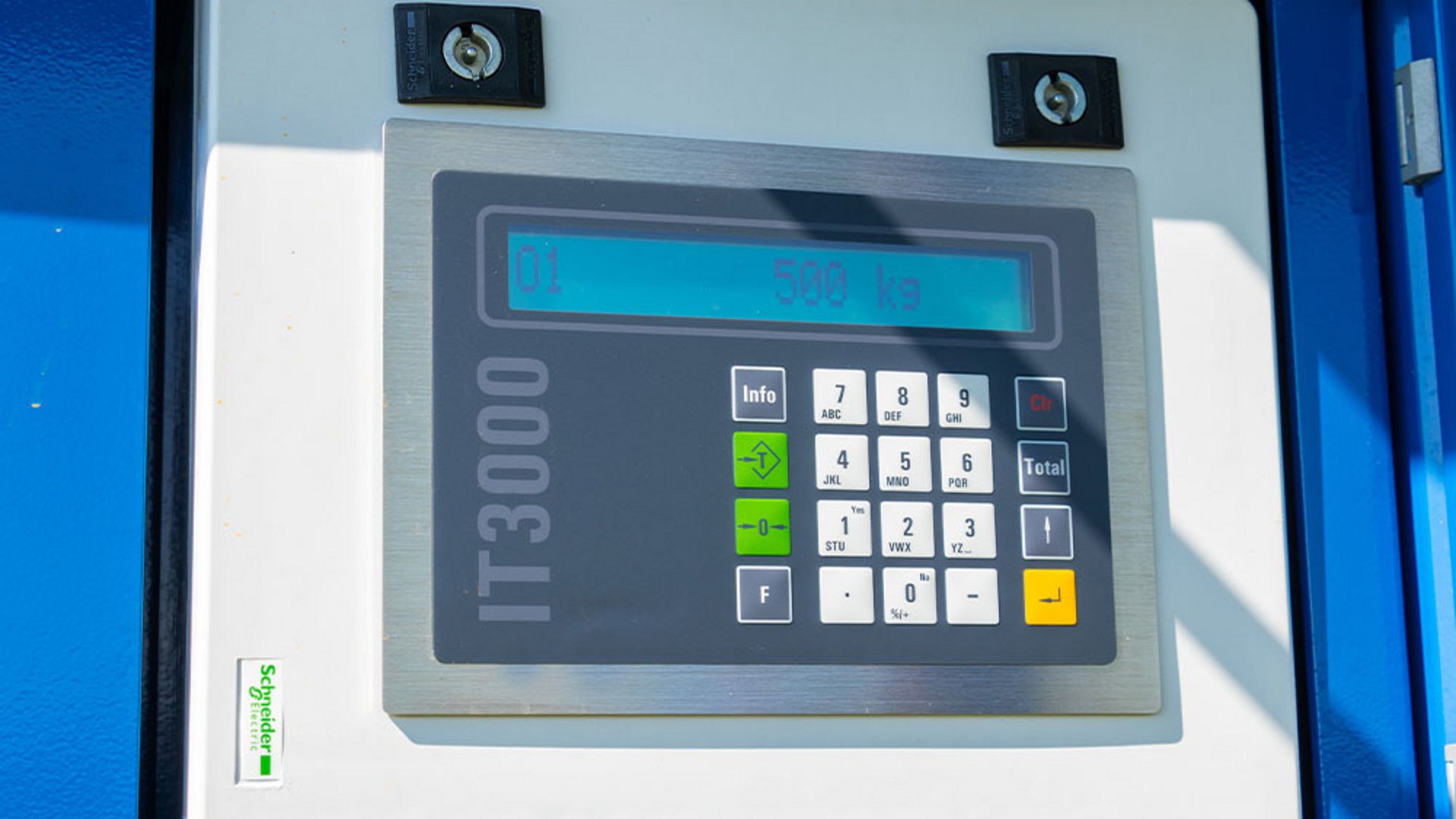

Všechny čtyři vážní buňky jsou zabudované přímo v ovíjecím stole. Displej se nachází na manipulačním panelu. Vážení ovinutých balíků probíhá automaticky – při práci tak nedochází k časovým prodlevám. Balíky mohou být váženy jednotlivě, nebo mohou být vyhodnoceny jako kompletní šarže. Různé volitelné vybavení lze pohodlně nastavit na ručním ovladači. Pomocí tiskárny etiket se zobrazují různé informace, např. hmotnost balíku, datum, čas a nahrané logo. Pokud nejsou etikety zapotřebí, je možné tuto funkci na ručním ovladači vypnout. Lepicí etikety a popisovací páska jsou běžné zboží a dají se koupit ve specializovaných obchodech. Systém vážení lze dovybavit podle stávajícího stroje.

Skládá se z vážicího váhy, vážního terminálu a tiskárny etiket s logem GÖWEIL, nebo logem zákazníka



Všechny čtyři vážní buňky jsou zabudované přímo v ovíjecím stole. Displej se nachází na manipulačním panelu. Vážení ovinutých balíků probíhá automaticky – při práci tak nedochází k časovým prodlevám. Balíky mohou být váženy jednotlivě, nebo mohou být vyhodnoceny jako kompletní šarže. Různé volitelné vybavení lze pohodlně nastavit na ručním ovladači. Pomocí tiskárny etiket se zobrazují různé informace, např. hmotnost balíku, datum, čas a nahrané logo. Pokud nejsou etikety zapotřebí, je možné tuto funkci na ručním ovladači vypnout. Lepicí etikety a popisovací páska jsou běžné zboží a dají se koupit ve specializovaných obchodech. Systém vážení lze dovybavit podle stávajícího stroje.

Se stavěčem balíků integrovaným v odkládací rampě balíků je možné šetrné odložení balíků volitelně vlevo nebo vpravo. Pokud je deaktivovaný, odvalí se balík standardně dopředu. Odložení na čelní stranu umožňuje rychlejší a šetrnější odvoz.

Pro dosažení dobrého výsledku silážování je podstatných několik faktorů:

  • vhodnost materiálu pro silážování
  • dodržení pravidel silážování (doba sklizně a zavadnutí, délka řezu, účinnost silážního řetězce, zhutnění a vytlačení vzduchu)
  • klimatické podmínky

Pokud spolu všechny faktory perfektně neladí (např. kvůli špatnému počasí), mohou k dosažení výsledku silážování pomoci silážní prostředky, které zabrání nesprávnému kvašení a výrazně zlepší proces dodatečného zahřívání.

Silážní prostředek je pomocí samostatně nasávajícího čerpadla s filtrem a elektronického průtokoměru vstřikován dvěma nerezovými tryskami přímo do lisovací komory. Silážní prostředek se tak v krmivu obsaženém v kulatém balíku optimálně rozmístí. Dávkovací jednotka se hodí jak pro mléčné bakterie, tak pro málo korozivní kyseliny.

Upozornění: nádrž není součástí dodávky.
Pozor: Po použití je nutné dávkovací zařízení silážního prostředku každý den vymýt vodou.

Rozsah dodávky:

  • Ovládací jednotka Dosistar
  • Čerpadlo s filtrem
  • Elektronické měření průtoku
  • Různé trysky
  • Sací hadice pro externí zásobníky

Nerezová nádrž o objemu 450 litrů je namontovaná přímo na stroji a zajišťuje bezezbytkové vyprázdnění.

12 V na 24 V

Skládá se ze spirálového kabelu 15 pólů na 13 pólů a 2x 7 pólů na 13 pólů

K dispozici je velký výběr variant tažného oka

Všechny varianty tažných ok
