Paletten-Wickelmaschine | G1010

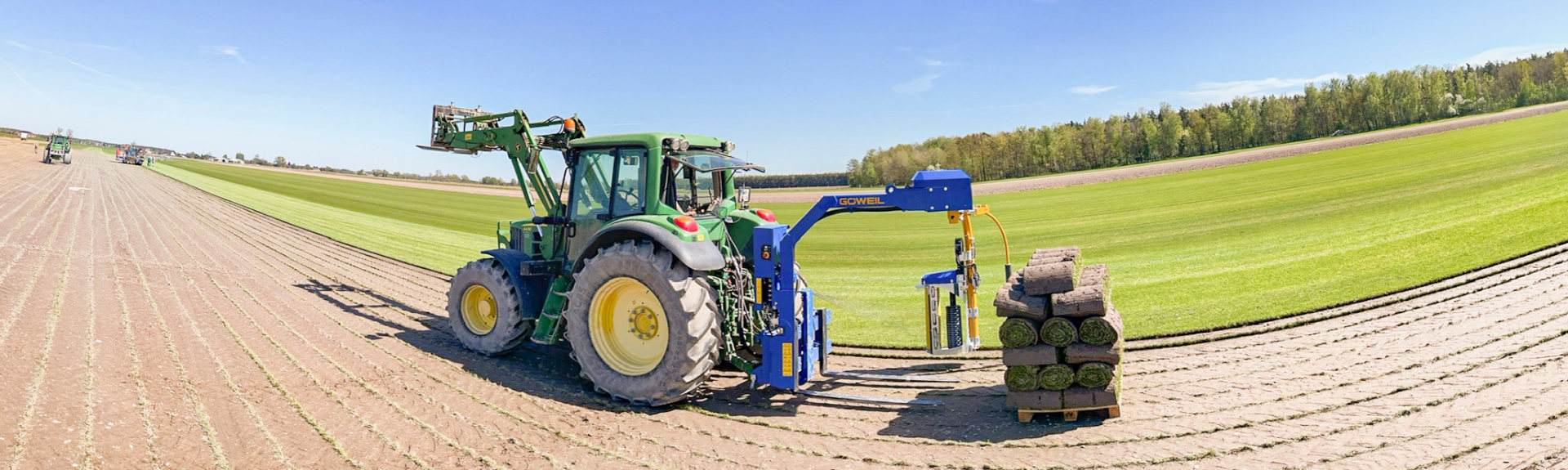

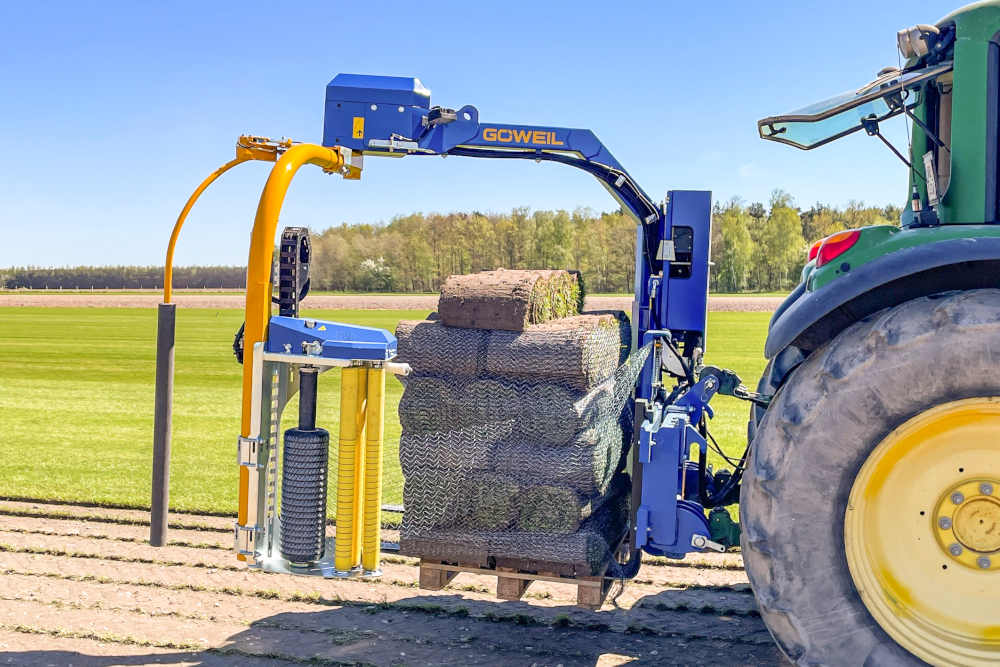

Der G1010 Palettenwickler ist das perfekte Gerät zum Transportieren, Wickeln und Verladen von Palettenwaren. Ein besonderes Einsatzgebiet der Wickelmaschine ist das Verpacken von Rollrasenbahnen. Bei der Konstruktion wurden mehrere Elemente aus der vielfach bewährten Rundballen-Wickeltechnik verwendet. Zudem gibt es für den Wickler eine große Auswahl an Lader-Anbauten.
Highlights
Aufnahme und Transport

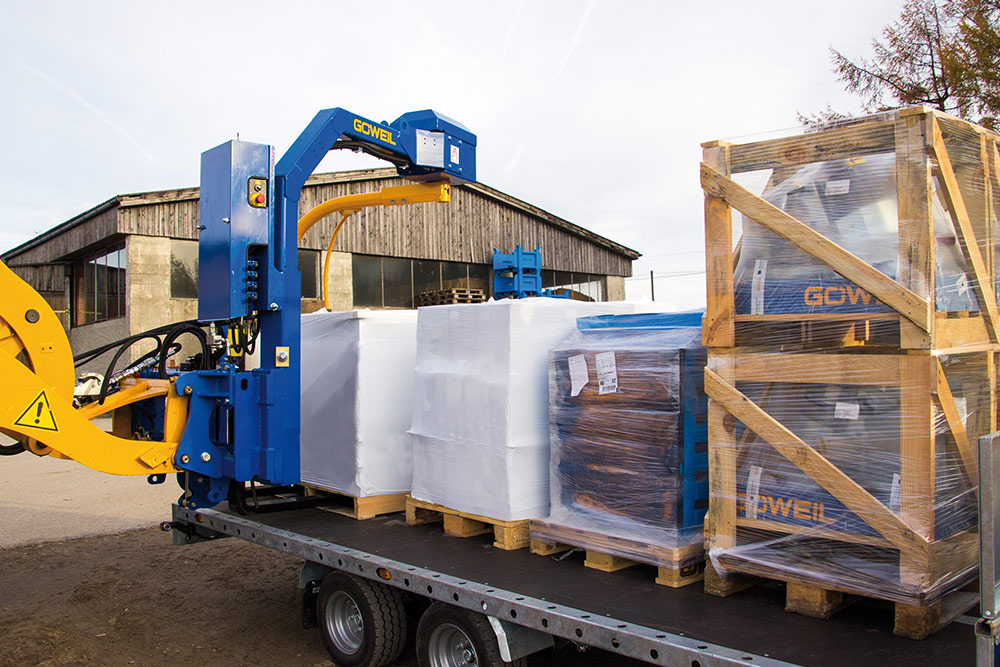

Mit dem G1010 Palettenwickler können beladene Paletten mit nur einem Zugfahrzeug transportiert, eingewickelt und verladen werden. Die Paletten werden mit herkömmlichen Gabelzinken aufgenommen. Während des Transports ist die Folienabschneider nach oben geklappt. Die Palette kann komplett unterfahren werden und liegt somit am Gabelrücken an. Die Last ist dadurch sehr nahe am Schlepper. Mit dem seitlich angeordneten Oberteilrahmen hat man zudem stets eine gute Sicht auf die Palette.
Hydraulisch fahrbarer Folienvorstrecker
Eine Besonderheit ist der hydraulisch fahrbare Folienvorstrecker. Dieser fährt während des Wickelvorgangs 600 mm auf und ab und kann so mit einer 750 mm Folie eine Palette mit einer Höhe von 1.350 mm komplett umwickeln.
Programmsteuerung PROFI
Der Wickler ist mit der benutzerfreundlichen Programmsteuerung PROFI ausgestattet. So können alle Arbeitsabläufe und Funktionen bequem von der Kabine aus durchgeführt werden. Sämtliche Arbeitsschritte können manuell oder auch vollautomatisch ausgeführt werden.

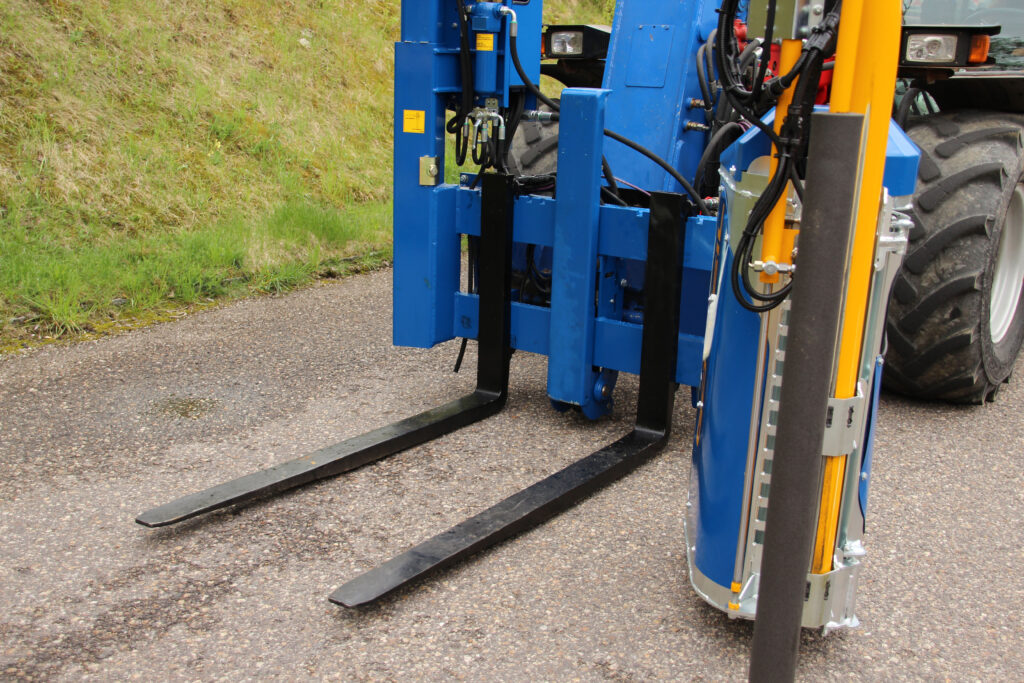

Gabelzinken
Der G1010 Palettenwickler ist mit der genormten Gabelzinkenaufnahme ISO 3B ausgestattet. Mit den 1.400 mm langen Gabelzinken lassen sich Palletten einfach aufnehmen und transportieren. Optional sind auch noch Gabelzinken mit 2.200 mm Länge sowie Teleskopgabelzinken (Länge: 1.300 mm mit 950 mm Ausschub) erhältlich.

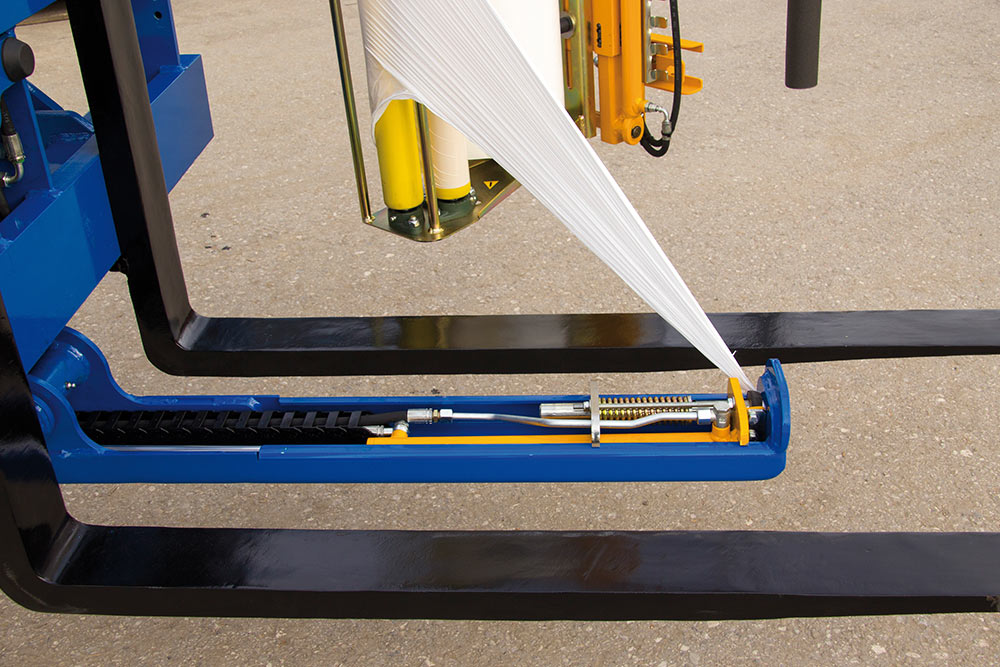

Hydraulisch klappbarer Folienabschneider
Der hydraulisch klappbare Folienabschneider klappt vor dem Wickelstart nach unten. Die Palette wird bis zum Palettenanschlag unterfahren und der Wickelstart kann beginnen. Nach der letzten Wickelumdrehung klappt die Automatik nach oben, trennt die Folie sauber ab und klemmt sie gut fest. Für den Transport der Palette wird die Abschneide- und Anlegeautomatik wieder nach oben geklappt.
Video der G1010
Grundausstattung
(ohne Anbau)
Load-Sensing
kann auch mit Traktoren ohne Load-Sensing-Pumpe betrieben werden
Einfachwickelarm
Hydraulisch klappbarer Folienabschneider Linear
Folienvorstrecker kombiniert
Für Folienbreite 500 mm und 750 mm, zusätzlich kann die Überlappung eingestellt werden
Folienüberwachung
Schaltet den Wickelvorgang bei Folienriss bzw. Folienende ab
Hydraulisch fahrbarer Folienvorstrecker
Höhenverschub: 600 mm
Genormte Gabelzinkenaufnahme: ISO 3B
Gabelzinken - Länge: 1.400 mm
LED Arbeitsscheinwerfer
Vollautomatische Programmsteuerung PROFI
Sämtliche Arbeitsschritte können manuell oder auch vollautomatisch durchgeführt
werden
Ihr Ansprechpartner
Area Sales Manager
Technische Daten
(Grundausstattung)
| Gewicht | 760 kg |
| Länge | 2.000 mm |
| Breite | 1.400 mm |
| Höhe | 2.240 mm |
| Palettengröße | max. 1.350 x 1.350 mm |
| Palettenhöhe | max. 1.700 mm |
| Ölbedarf | ab 25 l/min. bei max. 190 bar |
| Palettengewicht | max. 2.000 kg |
Erforderliche Anschlüsse
| 1 Druckanschluss und 1 druckloser Rücklauf für die Versorgung der Wickelmaschine |
| Load-Sensing-Anschluss (für LS-Betrieb) |
| 3-polige Steckdose für die elektrische Versorgung mit direkter Zuleitung zur Batterie (12V/30A) Leitungsquerschnitt 2×6 mm² |
Mögliche Anbauten
| Euro Aufnahme |
| Merlo, Weidemann hydr., Kramer, Schäffer klein, Faucheux, Giant, Genie |
| SMS, MX, Dieci/New Holland, JCB Compact Tool Carrier, Schäffer groß, Claas Scorpion / Kramer groß, Zettelmeyer 602, CAT 907H / Liebherr L507, Liebherr L514, Skid Steer, Merlo ZM3, Faresin, CAT TH 407 C |
| JCB Q-Fit, Atlas, Volvo BM, Fendt Cargo T955/Sennebogen, Stapleranbau ISO II, Manitou, Dreipunktanbau Kat. II und III, Matbro Pin&Cone |
| Amkodor, Bobcat |
Andere Anbauten: Übersicht Anbauten |
Zusatzausstattungen
Funkfernsteuerung
Erforderlicher Anschluss: 3-polige Steckdose für die elektrische Versorgung des
Handterminals (12V/10A)
Gabelzinken - Länge: 2.200 mm
Teleskopgabelzinken - Länge 1.300 mm mit 950 mm Ausschub
Kamerasystem
Zur besseren Übersicht im Bereich der Gabelzinken und Folienabschneider
Erforderlicher Anschluss: 12 Volt Kombistecker DIN ISO 4165
Spritzschutz
Speziell für den Betrieb mit Rad- oder Teleskoplader
Versorgungskabel Batterie 5,3 Meter 2x6 mm² mit 3-poliger Dose
FAQ - Häufig gestellte Fragen
Was kann ich mit der G1010 alles verpacken?
Der G1010 Palettenwickler ist das perfekte Gerät zum Transportieren, Wickeln und Verladen von Palettenwaren. Sehr beliebt ist der Wickler für das Verpacken von Rollrasenbahnen.
Für welche Lader ist der G1010 Palettenwickler geeignet?
Die G1010 ist für alle gängigen Lader geeignet.
Unsere Anbauarten:
| Euro Aufnahme |
| Merlo, Weidemann hydr., Kramer, Schäffer klein, Faucheux, Giant, Genie |
| SMS, MX, Dieci/New Holland, JCB Compact Tool Carrier, Schäffer groß, Claas Scorpion / Kramer groß, Zettelmeyer 602, CAT 907H / Liebherr L507, Liebherr L514, Skid Steer, Merlo ZM3, Faresin, CAT TH 407 C |
| JCB Q-Fit, Atlas, Volvo BM, Fendt Cargo T955/Sennebogen, Stapleranbau ISO II, Manitou, Dreipunktanbau Kat. II und III, Matbro Pin&Cone |
| Amkodor, Bobcat |
Andere Anbauarten auf Anfrage
Welche Anschlüsse benötige ich für den G1010 Palettenwickler?
Für den Palettenwickler G1010 sind folgende Anschlüsse erforderlich:
– 1 Druckanschluss und 1 druckloser Rücklauf für die Versorgung der Wickelmaschine
– Load-Sensing-Anschluss (nur für LS-Betrieb erforderlich)
– 3-polige Steckdose für die elektrische Versorgung mit direkter Zuleitung zur Batterie (Leitungsquerschnitt 2×6 mm²)
