El brazo de carga hidráulico con el tubo de alojamiento se introduce debajo de la paca y la levanta a la mesa envolvedora.

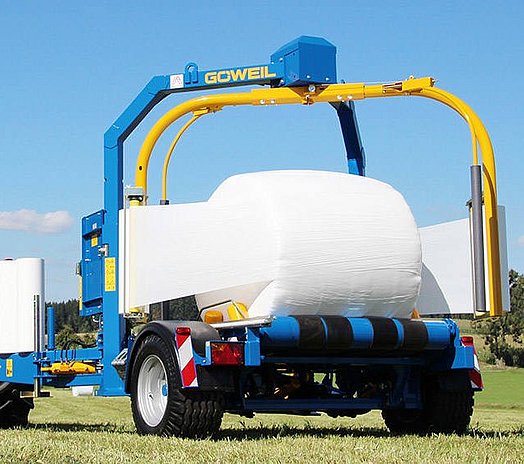

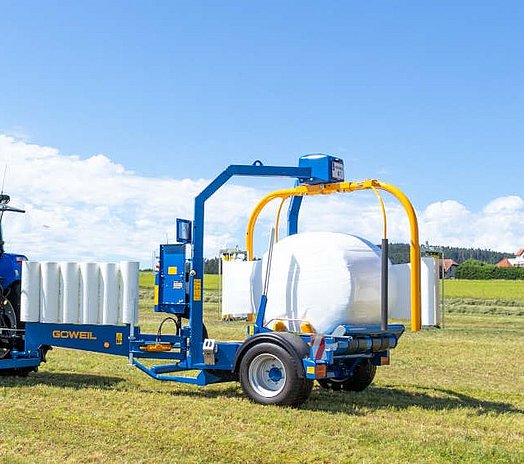

Encintadora de pacas arrastrada con brazo encintador doble
G5020 | Encintadora de pacas redondas

La máquina remolcada con doble brazo encintador y recogedor de pacas es el equipo absolutamente profesional para el uso en diferentes explotaciones. Esta encintadora compacta y ágil está equipada de serie con el control de programa totalmente automático PROFI. ¡La encintadora arrastrada G5020 es imprescindible para todo contratista de maquinaria!

A destacar

Construcción

La construcción y el acabado robustos de la encintadora garantizan una larga vida útil. Por su diseño compacto y ancho, la encintadora de pacas redondas es particularmente ágil y apropiada para el trabajo en pendientes. El centro de gravedad bajo promete, además, una excelente maniobrabilidad. Los neumáticos 380/55-17AW montados como estándar aseguran la distribución uniforme del peso y protegen la capa de hierba.

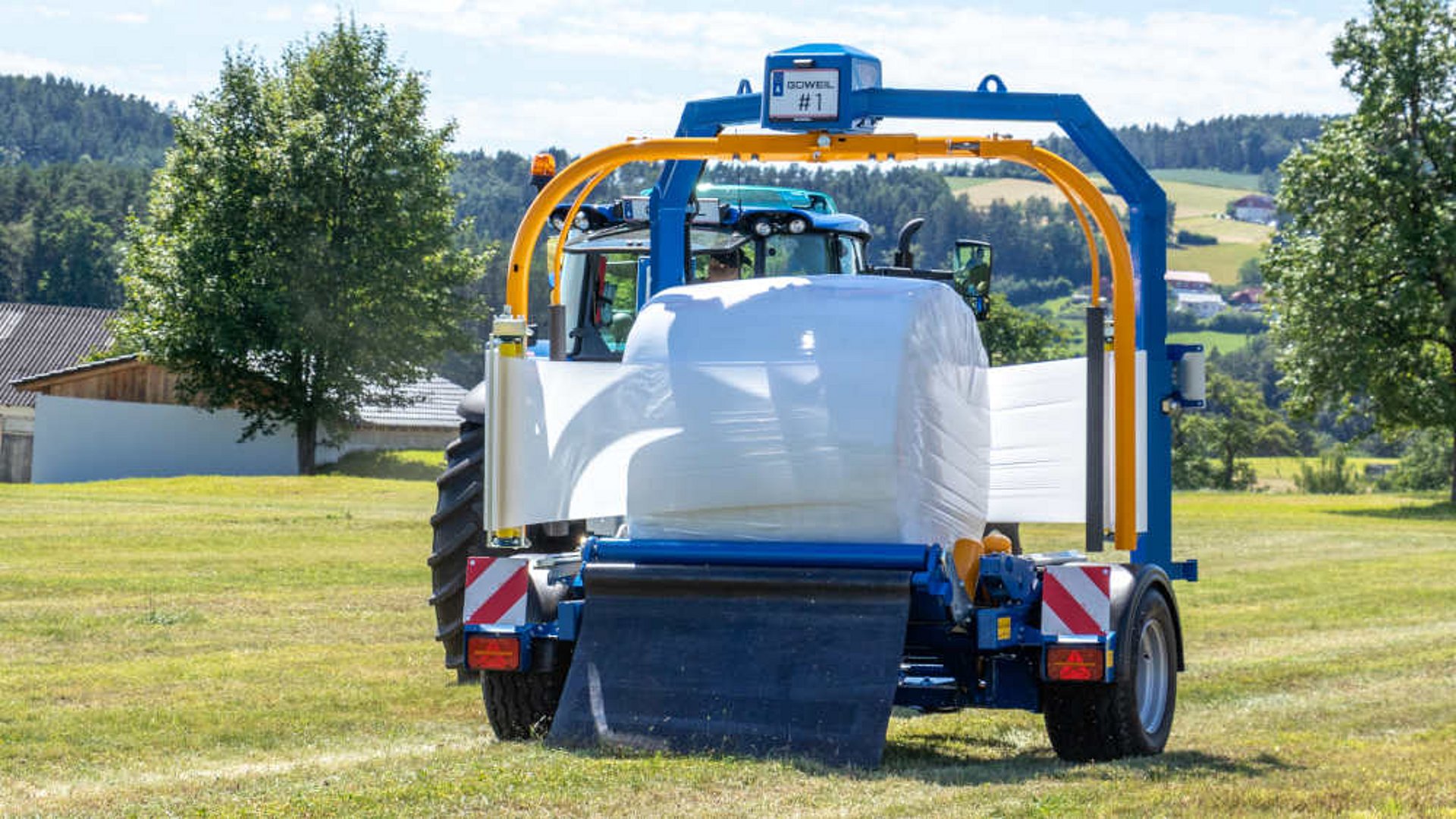

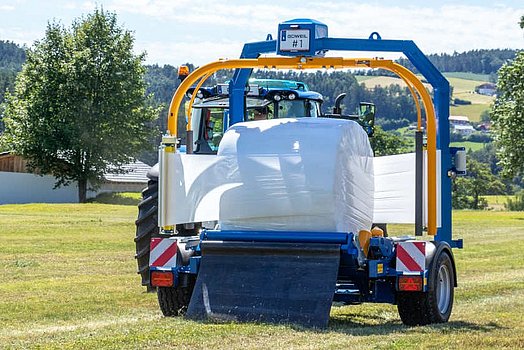

Brazo encintador en rotación con mesa encintadora fija

Con este sistema es imposible que se caiga la paca, dado que no actúan fuerzas centrífugas sobre la misma. Las cintas transportadoras y los cuatro rodillos guía para pacas garantizan en todo momento el movimiento de avance continuo de la paca y, en consecuencia, el solapado uniforme de la lámina. Al depositar la paca, la mesa encintadora baja hasta el suelo. De esta manera, la paca se descarga con una especial suavidad.

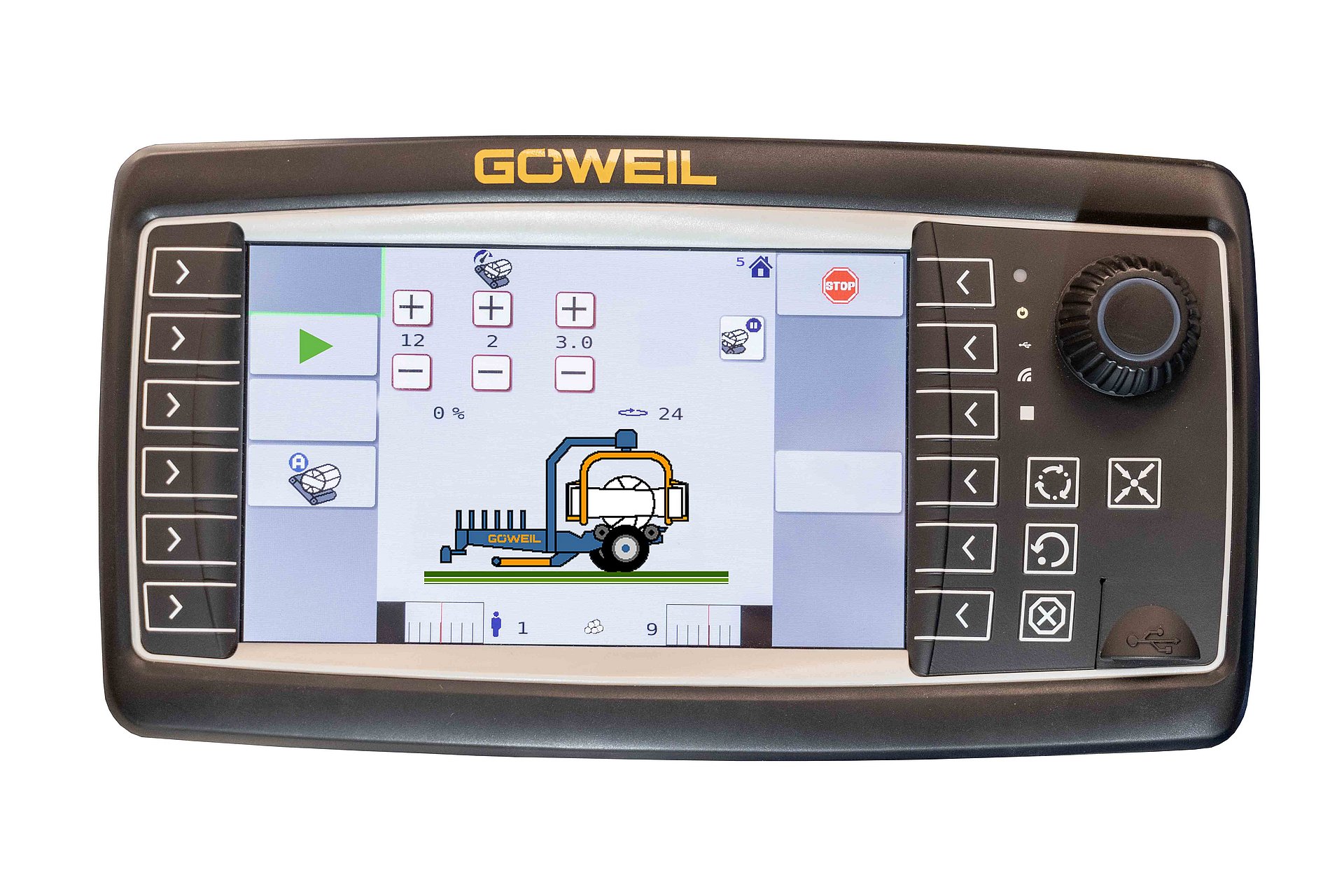

Control

Una característica particularmente destacada es el control de programa PROFI agradable y fácil de manejar. De esta manera, las operaciones se ejecutan de manera totalmente automática. Todas las funciones y parámetros también se pueden ajustar de forma manual.

Brazo encintador con unidad de preestirado de lámina

La unidad de preestirado de lámina está dimensionada para rollos de lámina de 750 mm. Tres rodillos de plástico patentados aseguran un preestirado absolutamente uniforme. Además, los rodillos no son sensibles a la temperatura. Esto ahorra lámina y garantiza pacas firmemente envueltas y embaladas herméticamente. El brazo encintador está disponible en dos tamaños; adicionalmente, las unidades de preestirado se pueden regular también en altura. De esta manera, las pacas son enrolladas perfectamente, siempre alrededor de su propio centro. El sistema de cambio rápido permite cambiar los rollos vacíos de manera rápida y sencilla.

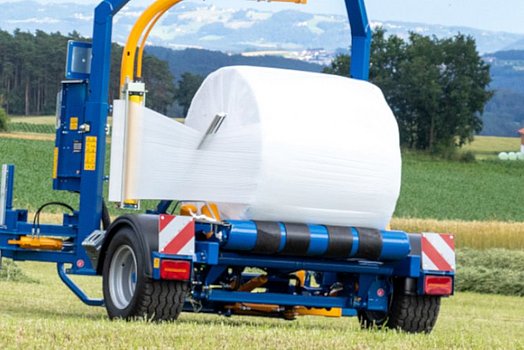

Mecanismo automático de corte y aplicación de lámina

La cuchilla de corte inoxidable garantiza el corte limpio y preciso de la lámina. Al mismo tiempo, la lámina queda fijada por la palanca de la cuchilla. Poco después del inicio de la envoltura, la posición flotante de serie asegura la separación fácil de la lámina.

Eje

La máquina está montada encima de un eje decalado. La posición de trabajo está desplazada hacia la derecha; de esta manera se consigue una distribución equilibrada del peso.
Las ventajas:
- El peso está distribuido perfectamente, especialmente en la recogida de las pacas
- La encintadora puede ser arrastrada también con tractores pequeños
- Se consigue una excelente estabilidad en pendientes

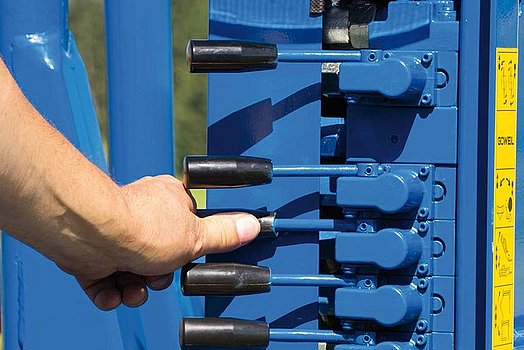

Palanca manual

Las palancas manuales son muy útiles, sobre todo para trabajos de mantenimiento y servicio técnico. De esta manera, todas las funciones y procesos se pueden ejecutar directamente en la máquina.
El operador puede dejar el control de programa sin problemas en la cabina del tractor, por ejemplo al cambiar la lámina.

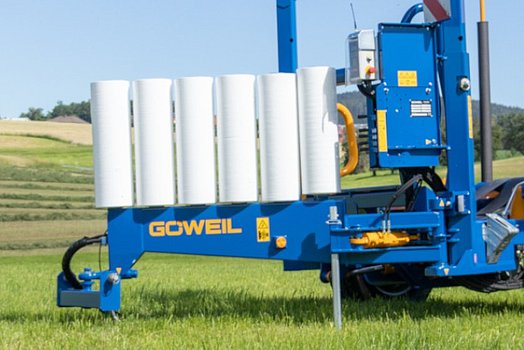

Depósito de láminas

En días de trabajo largos es importante llevar suficiente lámina. En la encintadora se pueden transportar hasta seis rollos de lámina. Los soportes están montados en la lanza. Esto permite cargar y descargar los rollos de lámina con facilidad y a una altura de trabajo cómoda.

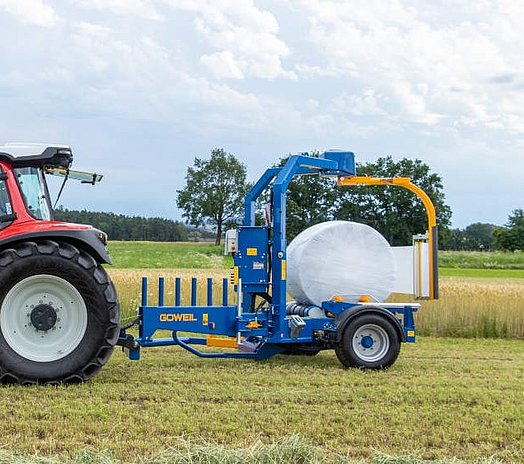

Lanza basculante

La lanza basculante con regulación hidráulica garantiza el funcionamiento óptimo para el proceso de envoltura: recogida de la paca desde delante, en la dirección de marcha hacia la prensa, y depósito de la paca hacia atrás. El enganche de serie en el brazo inferior presta una agilidad especial a la encintadora. ¡En zonas estrechas del campo, un radio de viraje mínimo representa a menudo una ventaja decisiva!

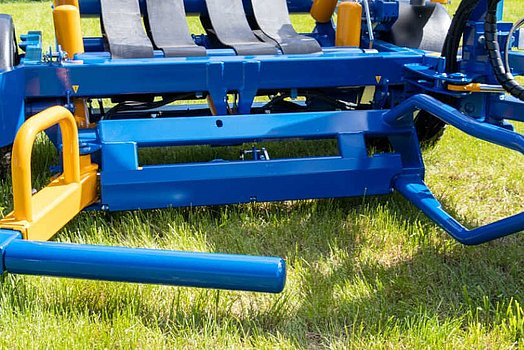

Recogedor de pacas

El brazo de carga hidráulico recoge la paca con cuidado y la deposita suavemente en la mesa encintadora, ligeramente basculada hacia delante para la recogida de la paca.
El brazo de carga se puede ajustar en cinco posiciones distintas, por lo cual queda siempre perfectamente adaptado al diámetro de la paca. Dado que el tubo de alojamiento está apoyado sobre bolas y se puede girar; la paca no queda bloqueada y no sufre daños. La recogida segura de la paca está asegurada en cualquier terreno. El recogedor de pacas también resulta muy práctico para transportar dos pacas.

Equipamiento básico

CON homologación de tipo UE

Todas las secuencias de trabajo se ejecutan de forma totalmente automática

Info & Contacto

Datos técnicos (equipamiento básico)

Peso:1.780 kg
Largo:3.940 mm
Ancho:2.750 mm
Alto:3.060 mm
Diámetro de la paca:0,90 – 1,50 m con brazo encintador estándar
Diámetro de la paca:0,90 – 1,35 m la altura cambia a 2.785 mm
Consumo de aceite:a partir de 25 l/min con sistema hidráulico estándar con máx. 190 bar
a partir de 65 l/min con sistema hidráulico LS con máx. 190 bar
Peso de la paca:máx. 1.800 kg



Conexiones necesarias

1 conexión de presión y 1 retorno sin presión para la alimentación de la Encintadora (se suprime en caso de accionamiento por toma de fuerza)
Caja de enchufe de 3 polos para la alimentación eléctrica con cable de alimentación directo hacia la batería (12 V / 30 A) – sección de conductores 2 x 6 mm²
Caja de enchufe de 7 polos para todo el sistema de luces, excepto los faros de trabajo

Equipamiento adicional

El ancho cambia a 2.880 mm

Conexión necesaria: Caja de enchufe de 3 polos para la alimentación eléctrica del terminal manual (12 V / 10 A)

La presión y el caudal de aceite se adaptan al consumo. Esto aumenta la eficiencia energética y la velocidad. La máquina también se puede utilizar con tractores sin bomba Load Sensing.

Se requiere una conexión Load-Sensing

Para un ancho de lámina de 500 mm y 750 mm; adicionalmente se puede ajustar el solapado

Desconecta el proceso de envoltura en caso de rotura de lámina o al final de la lámina.
Cuando se termina la lámina de un rollo, conmuta automáticamente al funcionamiento con una lámina. En este caso se reduce la velocidad de avance, de manera que quede garantizado nuevamente un solapado al 50 %.

(sin aceite hidráulico)
Compuesto de un engranaje con bomba, un filtro de retorno, un depósito de aceite hidráulico y un enganche en el brazo inferior

(sin aceite hidráulico)
Compuesto de un engranaje con bomba, un filtro de retorno, un depósito de aceite hidráulico y un enganche en el brazo inferior

Después del proceso de envoltura, la paca sigue girando; los extremos de la lámina se aplican mejor

Evita que la paca se caiga de la mesa Encintadora en terrenos escarpados

(incl. rodillo adicional): Para la colocación suave de las pacas en el campo

(incl. rodillo adicional): Después del proceso de envoltura, la paca se coloca sobre su lado frontal en el depósito de pacas situado a la derecha, en la dirección de marcha
