Variable Press-Wickelkombination: Variable Ballen mit der stationären Press-Wickelkombination VARIO-Master

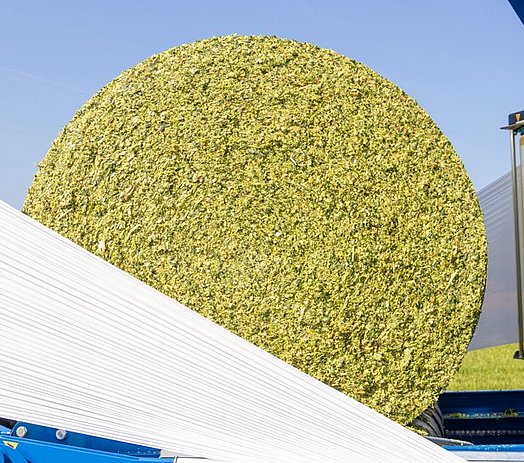

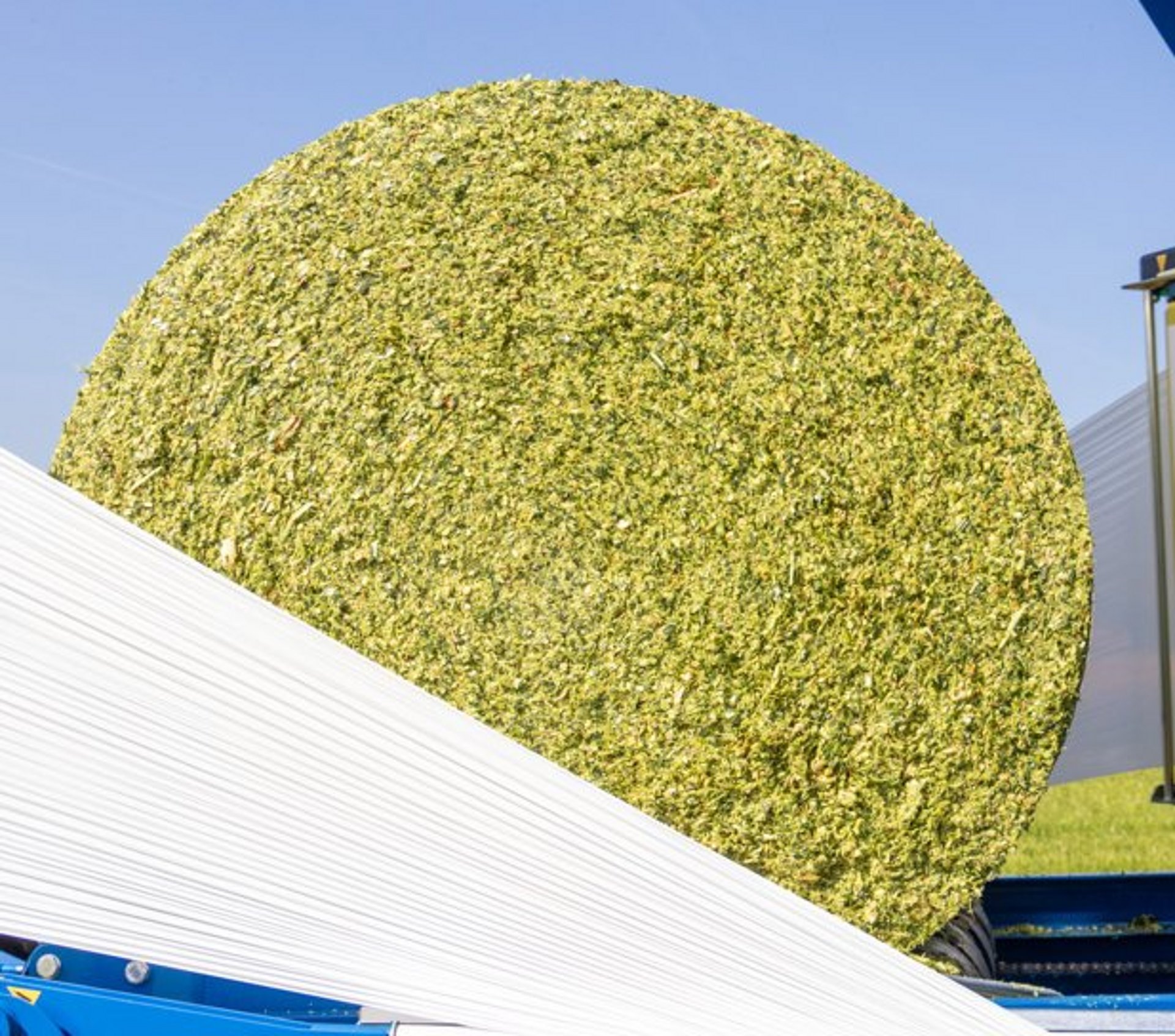

Mais persen met de variabele rondebalenpers
VARIO-Master V140 | Pers-wikkelcombinatie

Met de VARIO-Master worden vele materialen, zoals maïs, CCM, luzerne, suikerbietsnippers, graan, mengvoer, hennep en vele andere materialen verwerkt tot perfect geperste ronde balen. De variabele perskamer maakt hoog verdichte balen met een diameter van 80 - 140 cm mogelijk. Het naadloze arbeidsproces zorgt voor maximale verdichting en een snelle luchtuitsluiting.

    Algemene highlights van de VARIO-Master V140

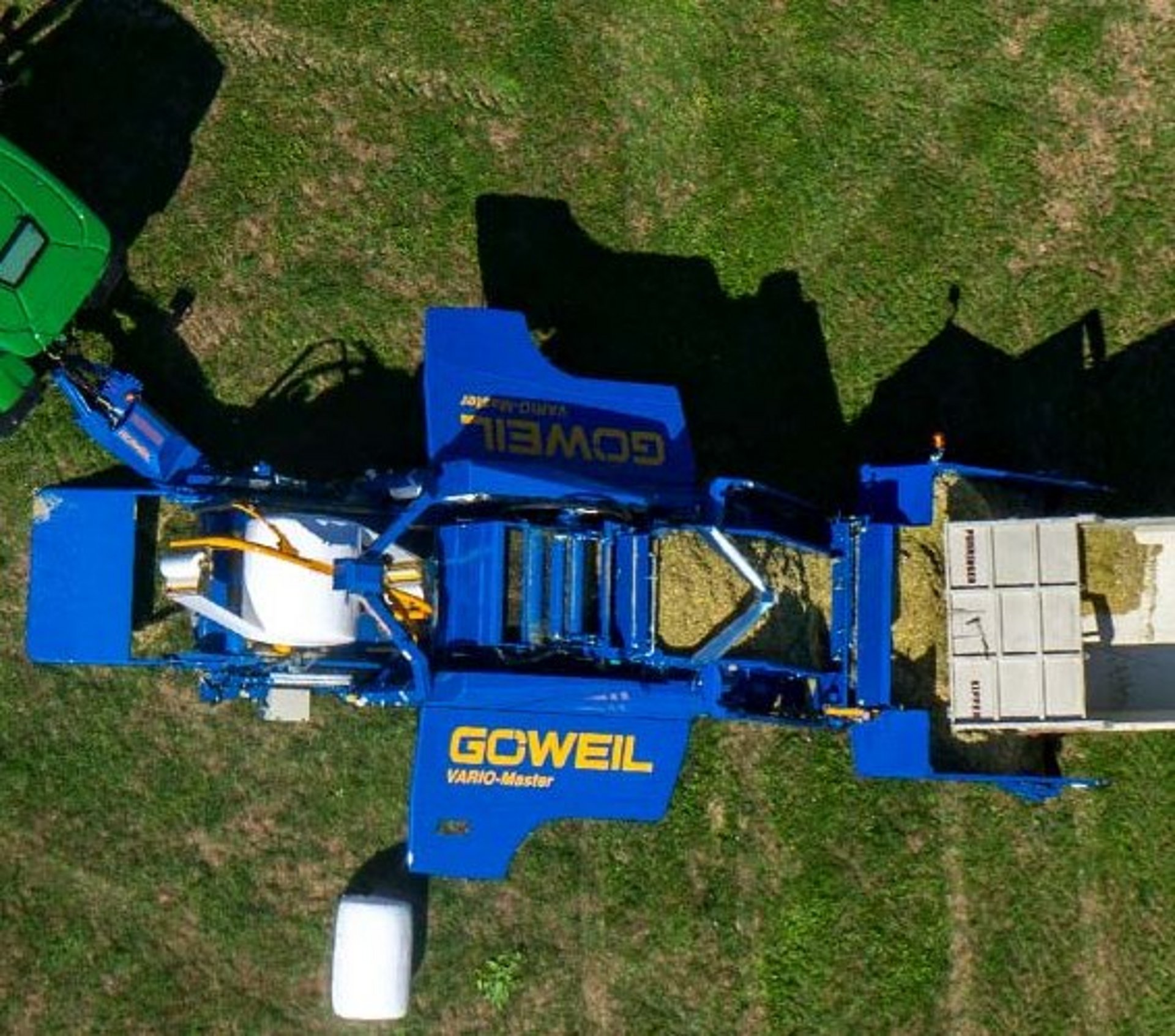

    Van de opvoerband valt het materiaal in de perskamer.
    Snel en wendbaar

    De zwenkdissel kan de machine aan beide zijden tot 30° laten uitzwenken. Hierdoor ontstaat een minimale draaicirkel en kan er aan beide zijden worden aangedreven.

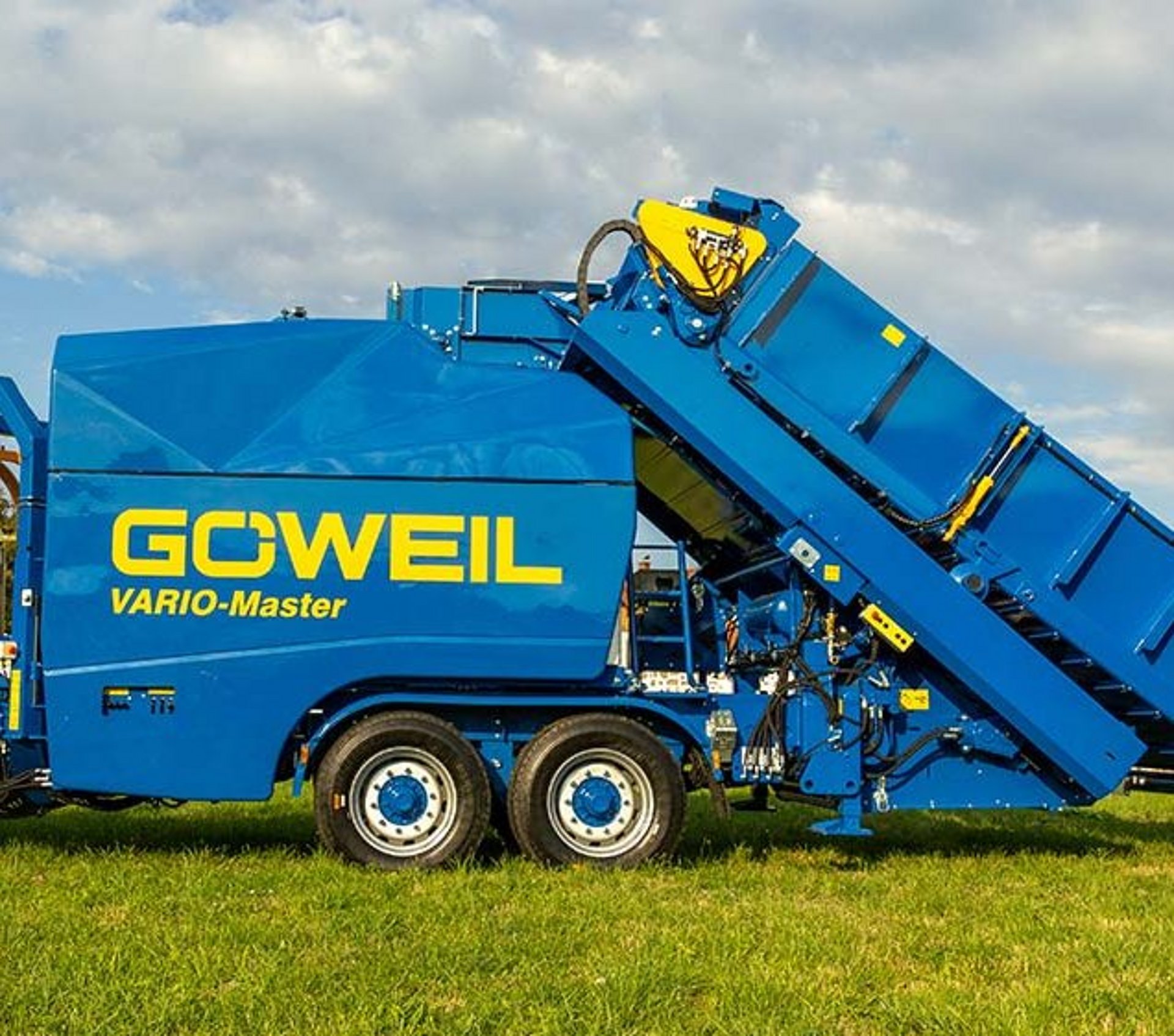

    De VARIO-Master V140  wordt op het veld gepositioneerd.
    Geavanceerd remsysteem

    Een tweeleiding-drukluchtremsysteem is standaard ingebouwd.

    Steunvoeten uitschuiven

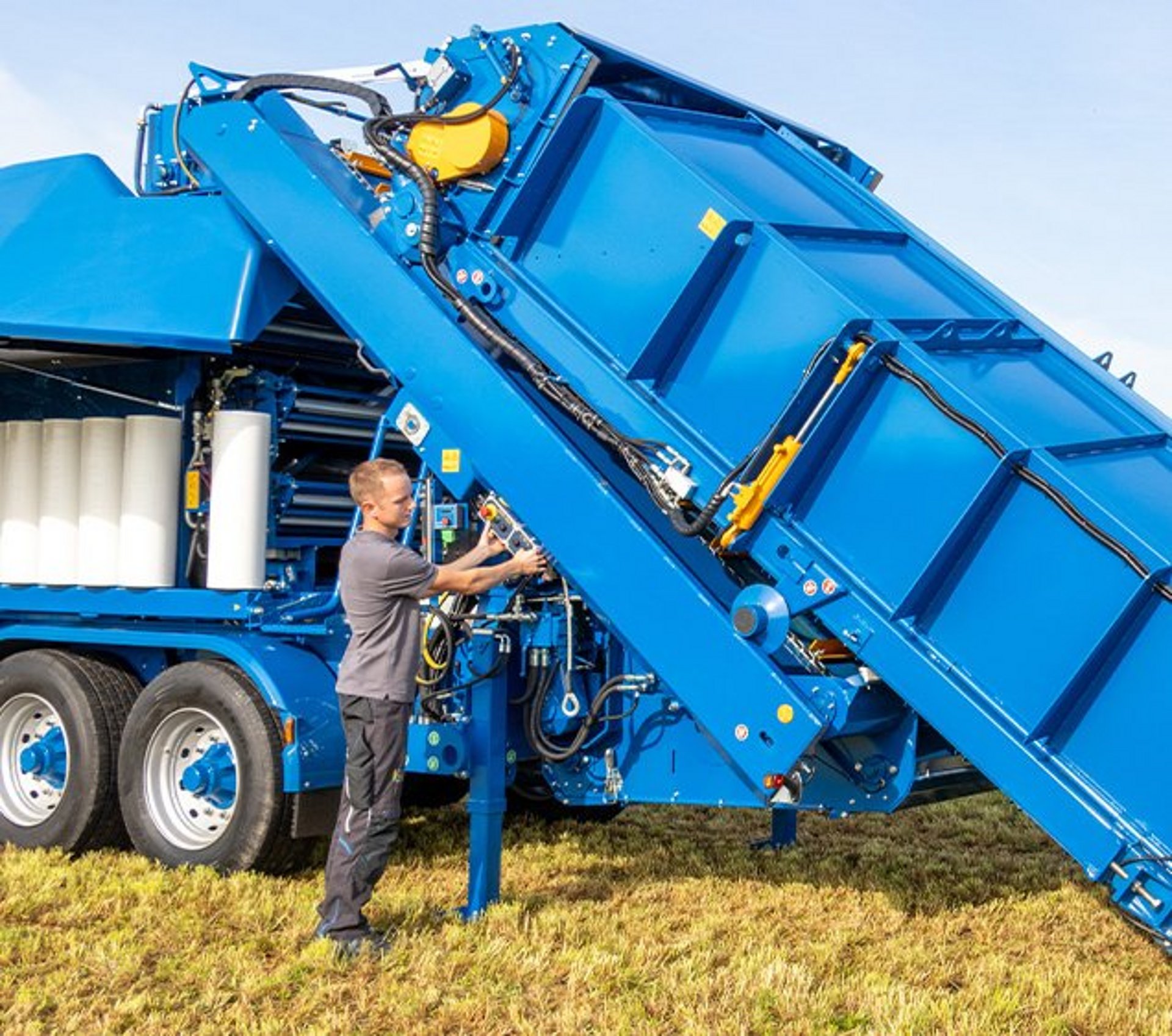

    Opbouw van de machine

    Een absoluut pluspunt! De machine is in ongeveer drie minuten klaar voor gebruik.

    Controleer de vettoevoer naar de machine
    Goed gesmeerd

    De centrale smering voorziet de belangrijkste lagerpunten continu van vet of olie. Hierdoor zijn een zeer lange levensduur en geringe slijtage gegarandeerd.

    De LT-Master F115 in gebruik.
    Altijd voldoende op voorraad

    Dankzij het hydraulisch opklapbare foliemagazijn voor maximaal 18 rollen folie is de LT-Master ook voor lange werkdagen goed uitgerust.

    Dankzij het 80 km/h onderstel bereikt de LT-Master F115 snel alle werklocaties.
    Geen weg te ver

    Dankzij het 80 km/h onderstel kunnen alle werklocaties snel worden bereikt, zowel met de tractor als met de vrachtwagen. De LT-Master F115 heeft een EU-typegoedkeuring.

    (LED) werklamp
    (LED) werklamp

    Met de (LED) werklamp is de LT-Master ook 's nachts perfect verlicht.

    Highlights storten & doseren

    Lage constructie

    Of het nu gaat om een kiepwagen, afschuifwagen, vrachtwagen of directe aanvoer- de 3,50 meter brede stortbak kan door de lage constructie makkelijk en eenvoudig worden gevuld






    Doseerinrichting

    De snelheid van de schraapvloer past zich aan de hoeveelheid materiaal aan en wordt automatisch geregeld






    Ruime stortbak

    De stortbak met een volume van ca. 13 m³ zorgt voor een grote buffer. Zo wordt een stilstand van de VARIO-Master bij de aanvoer voorkomen.






    Doseerwalsen en toevoervijzels

    De walsen met doorlopend profiel zorgen steeds voor een optimale materiaalverdeling op de opvoerband.






    Schraapvloerkettingen

    De verzinkte, in matrijs gesmede schraapvloerkettingen bij de opvoerband en stortbak zijn onverwoestbaar.






    Highlights pers

    Variabele perskamer



    De baaldiameter en persdichtheid worden op de terminal ingesteld. Het diameterbereik ligt tussen 0,80 tot 1,4 meter.






    Net of folie



    Om een baal perfect te conserveren, is een efficiënt bindingssysteem vereist. Standaard is de VARIO-Master voorzien van een gecombineerde dubbele binding voor net en folie .






    Hoge persdichtheid



    Twee eindlozebanden zorgen permanent voor een hoge verdichting van het materiaal.






    Hydraulische aandrijving van de perskamer



    Door de hydraulische aandrijving kan de snelheid van de perskamer aan het materiaal worden aangepast.






    Terugvoerband



    Geen verliezen dankzij de terugvoerband die onder de gehele machine doorloopt, brokkelverliezen opvangt en zonder vervuiling weer naar de opvoerband terugvoert.






    Lange levensduur



    Groot bemeten lagers alsmede een perfect afgestemd smeersysteem garanderen een lange levensduur van de machine.






    Waterinspuiting



    Voor het bijmengen van water bij het persen van droge materialen.






    Highlights wikkelaar

    Verrijdbare wikkeltafel

    De wikkeltafel beweegt onder de perskamer en neemt de baal direct, snel en voorzichtig over.


    Dubbele wikkelarm

    Dankzij de standaard dubbele wikkelarm met 2 folievoorrekunits van 750 mm is de wikkelaar altijd een stap voor. Meer balen per rol folie zijn het resultaat van de gepatenteerde kunststofwals.


    Folieafsnijder

    Het roestvrije kapmes garandeert dat de folie nauwkeurig wordt afgesneden. De standaard zweefstand van de folieafsnijder zorgt ervoor dat de folie gemakkelijk loskomt, zodat  er geen resten vast komen te zitten.


    Hellingbaan

    De hydraulisch uitklapbare hellingbaan zorgt voor een voorzichtige baalafworp.


    Foliecontrole en werking met één folierol

    Wanneer het folie-einde is bereikt of als de folie scheurt, wordt de aanvoersnelheid van de wikkeltafel dusdanig verlaagd dat er weer een overlapping van 50% is.
    Op deze manier kan de baal zonder onderbreking tot het eind toe worden gewikkeld. Als beide folies opraken of scheuren, schakelt de foliecontrole het wikkelproces uit.


    Besturing

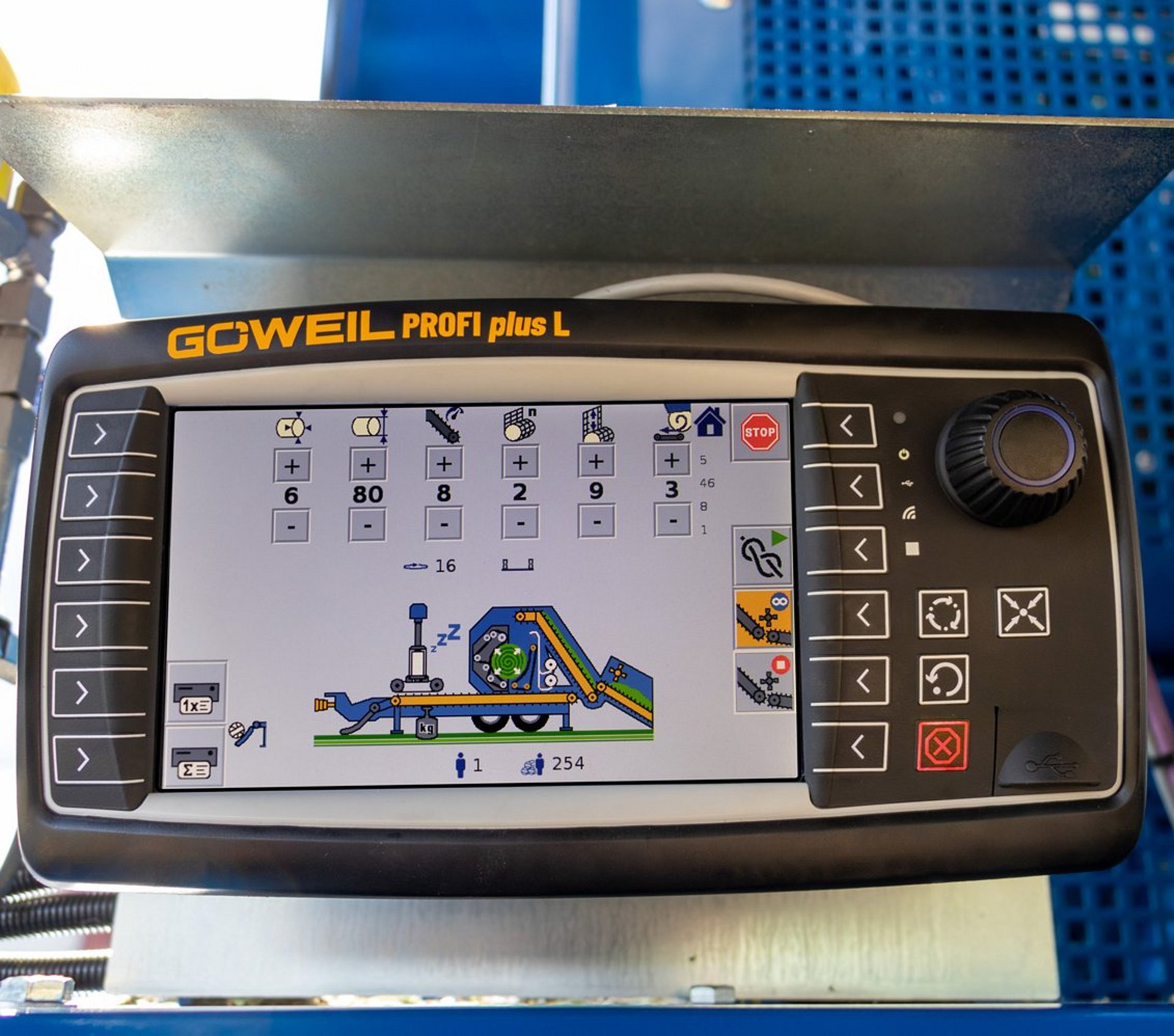

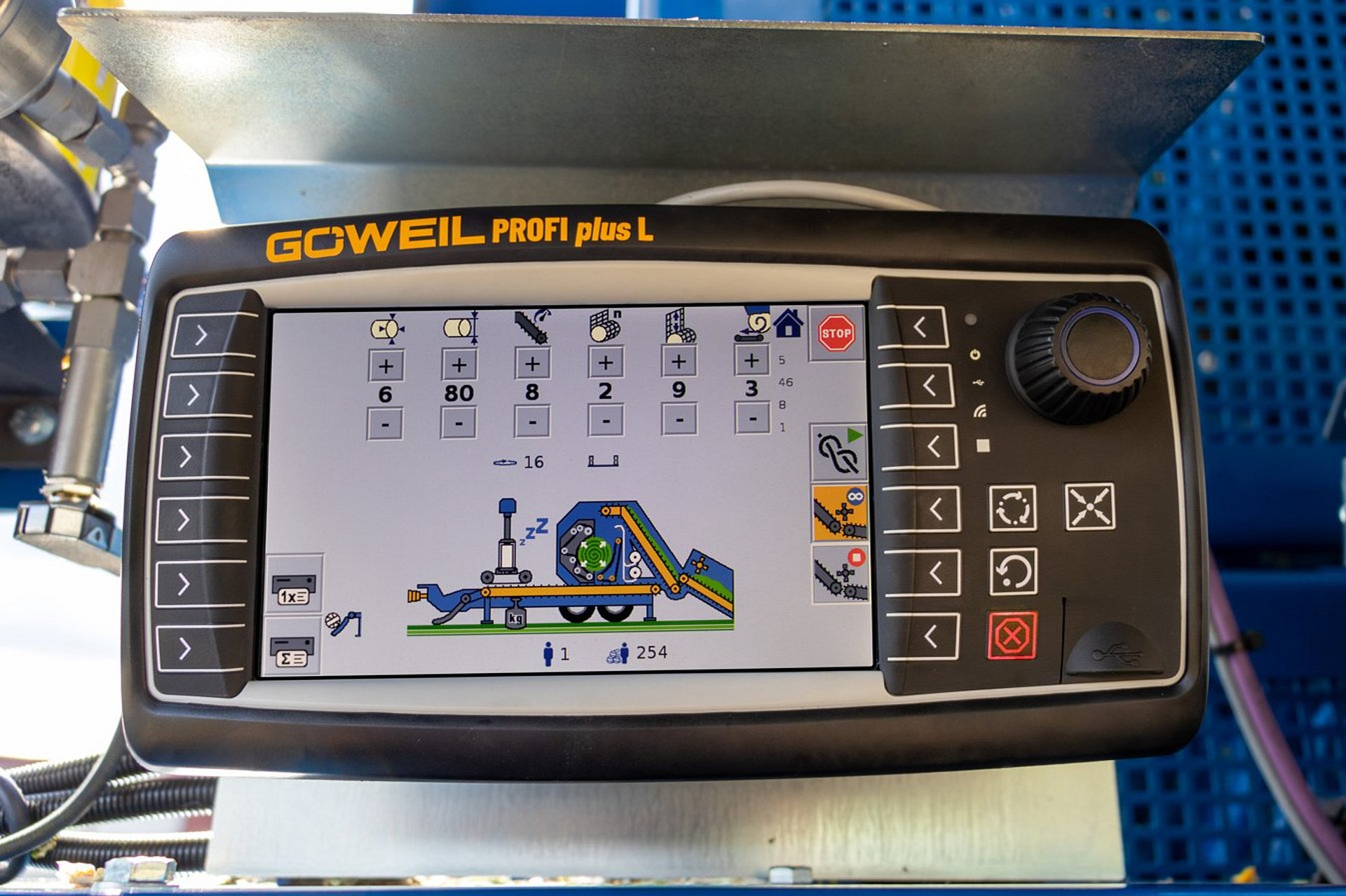

    Programmabesturing PROFI met Terminal PROFI plus

    De VARIO-Master V140 wordt bediend met de Terminal PROFI plus L. De gebruikersinterface is intuïtief ontworpen en maakt een eenvoudige bediening van de machine mogelijk. Het display toont het volledige werkproces en ook de machine-instellingen. Via de USB-poort van de terminal kunnen eenvoudig taal en klantenlogo's voor het weegsysteem worden geïmporteerd met etiketprinter en kunnen klantaccountgegevens in CSV-formaat worden geëxporteerd.

    Persbare materialen

    Door de grote verscheidenheid aan materialen die geperst en gewikkeld kunnen worden, kan de VARIO-Master V140 voor de meest uiteenlopende doeleinden worden gebruikt. Door de verschillende oogsttijden wordt de machine dus het hele jaar door gebruikt. Dit garandeert een maximale efficiëntie en exploitatie. Overzicht van de meest voorkomende materialen:

    Kuilmaïs wordt geproduceerd uit de hele maïsplant en dient als een van de belangrijkste basisvoedermiddelen voor herkauwers met een hoge melkproductie. Kuilmaïs levert zeer voedzame energie, in de vorm van zetmeel, uit de geplette maïskorrels en is ook zeer rijk aan ruwe vezels. Op deze manier biedt kuilmaïs de beste voorwaarden om de hoogste melk- of mestproductie
    te bereiken. Vooral bij temperaturen boven de 15 graden Celsius kan kwaliteitsverlies van het voer optreden als gevolg van de hoge activiteit van microbacteriën. De zeer hoogte verdichting tijdens het persproces van de LT-Master F115 zorgt voor een onovertroffen duurzaamheid en voerkwaliteit.

    CCM (Corn-Cob-Mix) is een uitstekend energievoer dat bestaat uit de spil en de korrels van de maïskolf. Het wordt gebruikt als voer voor varkens, rundvee of andere kleine herkauwers. CCM-kuilvoer biedt de hoogste energieconcentratie door extra zetmeel en heeft een uitstekende prijs-kwaliteitverhouding in vergelijking met conventioneel krachtvoer.
    Door het pletten van de maïskorrels behoudt het voer meer structuur en kan het zeer goed door het vee worden opgenomen. CCM-kuilbalen zijn door hun compacte vorm perfect handelbaar en bovendien optimaal geschikt om in kleinere hoeveelheden te voeren.

    Samen met maïskuilvoer is luzernekuilvoer een van de belangrijkste basiscomponenten in het veevoer. Een hoge voeropname en een zeer goede structurele efficiëntie dragen bij tot een aanzienlijke melkproductie van het rundvee. De teelt van luzerne biedt een hoge opbrengstzekerheid en verbetert bovendien de kwaliteit van de grond. Het lage suikergehalte maakt het echter zeer moeilijk om luzerne op de conventionele maner te bewaren. De verwerking van ronde balen door een LT-Master F115 bevordert de kuilvoerkwaliteit van luzerne aanzienlijk door de snelle luchtuitsluiting en de effectieve verdichting.

    Geperste pulpkuilen van suikerbieten worden gekenmerkt door een zeer hoog energiegehalten, zijn zeer goed verteerbaar en overtuigen door hun smakelijkheid. Ze zijn een ideale aanvulling op graskuil omdat ze een negatieve pensstikstofbalans hebben en hierdoor de eiwitbalans in de pens in evenwicht brengen. Geperste pulpkuilen van suikerbieten hebben een zeer laag melkzuurgehalte, en dus ook zeer laag zuurgehaltetotaal. Hoge verdichting en schone verwerking terwijl het nog warm is, is enorm belangrijk voor de kuilvoerkwaliteit. LT-Master F115 ronde balen koelen ook sneller af en kunnen daardoor eerder worden gebruikt voor het voeren.

    Een TMR bevat een evenwichtige mix van basis- en krachtvoer. Het drogestofgehalte en het energiegehalte zijn perfect op elkaar afgestemd. TM-rantsoenen hebben een zeer positief effect op de melkproductie en de gezondheid van de dieren. Voor de opslag van TMR worden reeds gegiste kuilen gemengd en opnieuw ingekuild. De LT-Master F115 maakt het mogelijk om eenvoudig, snel en goedkoop TMR-voorraden te produceren. Bovendien is het transporteerbaar, waardoor het een ideale oplossing is voor de handel.

    Of het nu gaat om zaagspaanders, schaafspaanders, houtwol, boomschors of pellets... Met de LT-Master F115 kunnen alle materialen in compacte balen worden verpakt. Dit vergemakkelijkt enerzijds het transport en bespaart anderzijds op dure opslagruimte. De balen kunnen door een tractor worden vervoerd, gerangschikt of op pallets worden geladen. Als het materiaal is verpakt in balen blijft het droog en schoon.

    Kuilvoer van graan wordt meestal gemaakt van gerst, tarwe of triticale. De teelt is zeer rendabel en heeft voordelen op het gebied van gewasproductie. Granen hebben echter slechts een zeer lage energie-inhoud en zijn moeilijk op de conventionele manier in te kuilen. Dankzij de optimale verdichting en snelle luchtuitsluiting kan met de LT-Master F115 gemakkelijk kuilvoer worden geproduceerd.

    Kuilgras is het belangrijkste basisvoeder voor herkauwers. Het voer is optimaal samengesteld uit zoete grassen, kruiden en klaver.
    Grassen met een hoog suikergehalte garanderen een goed gistingsproces. Met de LT-Master F115 kunnen grassen met een nog hoger gehalte aan ruwe vezels optimaal worden verwerkt dankzij de hoge persdichtheid.

    Een steeds groter probleem is de opslag van afval. Sommige materialen worden voorbereid voor verdere verwerking en gebruikt als alternatieve brandstoffen. Het daarmee verbonden opslag- en transportprobleem kan met de LT-Master F115 eenvoudig en snel worden opgelost. De geperste balen kunnen zeer plaatsbesparend worden vervoerd en zijn optimaal geschikt voor tijdelijke opslag. In principe kunnen vaste reststoffen zoals plastic, huishoudafval, tapijtvlokken of zelfs compost tot ronde balen worden verwerkt.

    De industriële hennepplant wordt gekenmerkt door een zeer hoog CBD-gehalte en wordt voornamelijk gebruikt in de farmaceutische en cosmetische industrie.

    Voeder voor wilde dieren, plantaardige resten, suikerriet, gemalen korrelmaïs, paardenmest, appelpulp, stro, ...

    Basisuitvoering

    MET EU-typegoedkeuring tot 80 km/h

    De LT-Master F115 is standaard uitgerust met een gecombineerde dubbele binding. Twee rollen net of twee rollen folie kunnen tegelijkertijd of in combinatie worden ingevoegd.

    Werkbreedte 3,50 m

    Het met vier infraroodcamera's uitgeruste camerasysteem geeft een perfect overzicht van het gehele werkproces en de omgeving van de machine, overdag en ook 's nachts.

    De vier camera's zijn zo gepositioneerd dat u van bovenaf zicht hebt op de perskamer, de opvoerband, de wikkeltafel en de achterzijde van de machine (rechts in de rijrichting).

    Voor een hoge verdichting van het materiaal en perfect geperste balen is de juiste droogte of het juiste vochtgehalte van het materiaal van cruciaal belang. Voor zeer droge materialen kan water rechtstreeks in de perskamer worden toegevoegd met de waterinspuiting.<br/>

    Bestaat uit een magneetventiel, slangaansluiting en instelbare sproeikop.

    De compacte handzender werkt via een ontvanger en start de balenafwerper van de afgewerkte gewikkelde baal. Dankzij zijn hanteerbaarheid kan de gebruiker de zender altijd bij zich dragen en het afwerpen starten.

    Alle werkprocessen worden volledig automatisch uitgevoerd

    Info & Contact

    Technische gegevens (basisuitvoering)

    Gewicht:15.800 kg
    Lengte:11.780 mm
    Breedte:2.550 mm
    Hoogte:4.000 mm
    Baaldiameter:

    von 0,80 bis 1,40 m



    Benodigd vermogen voor het trekvoertuig

    Olie zwenkdissel:    10 l bij 200 bar
    Benodigd vermogen:minimaal 90 kW

    Vereiste aansluitingen

    1 dubbelwerkende en 1 enkelvoudige aansturing voor de zwenkdissel

    7-polige stekkerdoos voor de hele lichtinstallatie, uitgezonderd werkschijnwerper

    Voor de elektrische voeding van de machine wordt de meegeleverde kabelboom gebruikt

    Extra uitrusting

    De machine wordt aangedreven door een aftakas, zodat het ook altijd met een tractor kan worden gebruikt. De motor loopt zeer stil en de bedrijfskosten blijven laag in vergelijking met een tractor met hoge brandstofprijzen. Dit bespaart niet allen ruimte, maar ook uitlaatgassen waardoor het gebruik in hallen mogelijk wordt. Dankzij de afdekking kan de elektrische aandrijving echter ook zonder problemen buiten worden gebruikt (temperatuurbereik: -15 tot +60° C). De onderhoudskosten zijn zeer laag en dankzij de basis met verbindingsstuk om te stapelen, kan de elektrische aandrijving gemakkelijk vervoerd worden. De elektrische aandrijving heeft een langzame start. Dit vermindert enorm de eerste spanningspieken en het startkoppel. Dit bespaart ook elektriciteit en beschermt de aandrijving, assen en transmissie.

    Vermogen: 90 kW Spanning: 400 V Frequentie: 50 Hz
    Beschermingsklasse: IP 55Stroomverbruik: max. 125AAandrijving: 740 tpm
    Gewicht: 2.970 kg L x B x H: 1773 x 1323 x 1652 mmCEE 125A

    Bestaat uit weegtafel, weegterminal en etiketprinter met GÖWEIL-logo of klantlogo



    De vier weegcellen zijn direct in de wikkeltafel geïntegreerd. Het display is gemonteerd in het bedieningspaneel. Het wegen van de gewikkelde balen gebeurt automatisch. Er is dus geen vertraging in het werkproces. De balen kunnen individueel of als volledige partij worden gewogen. De verschillende opties kunnen zeer gemakkelijk via de terminal worden ingesteld. De etiketprinter geeft informatie weer zoals het baalgewicht, de datum, de tijd en een logo. Als er geen etiketten nodig zijn, kan deze functie op de terminal worden uitgeschakeld. Zelfklevende etiketten en etiketteertape zijn handelsartikelen en kunnen in speciaalzaken worden gekocht. Het weegsysteem kan achteraf op bestaande machines worden gemonteerd.

    Bestaat uit weegtafel, weegterminal en etiketprinter met GÖWEIL-logo of klantlogo



    De vier weegcellen zijn direct in de wikkeltafel geïntegreerd. Het display is gemonteerd in het bedieningspaneel. Het wegen van de gewikkelde balen gebeurt automatisch. Er is dus geen vertraging in het werkproces. De balen kunnen individueel of als volledige partij worden gewogen. De verschillende opties kunnen zeer gemakkelijk via de terminal worden ingesteld. De etiketprinter geeft informatie weer zoals het baalgewicht, de datum, de tijd en een logo. Als er geen etiketten nodig zijn, kan deze functie op de terminal worden uitgeschakeld. Zelfklevende etiketten en etiketteertape zijn handelsartikelen en kunnen in speciaalzaken worden gekocht. Het weegsysteem kan achteraf op bestaande machines worden gemonteerd.

    Met de in de balen hellingbaan geïntegreerde balenneerzetter kan de baal voorzichtig naar links of naar rechts worden afgezet. Als deze is uitgeschakeld, wordt de baal standaard naar voren afgerold. De frontale opslag maakt een snellere en voorzichtigere afvoer mogelijk.

    Voor een goed inkuilresultaat zijn enkele factoren zeer bepalend:

    • De inkuiling van het materiaal
    • Naleving van de inkuilvoorschriften (oogsttijd en verwelking, snijlengte, slagkracht van de inkuilketting, verdichting en luchtuitsluiting)
    • en de weersomstandigheden

    Als alle factoren niet in perfecte harmonie zijn (bijv. door slechte weersomstandigheden), moeten inkuilmiddelen helpen om het kuilresultaat aanzienlijk te verbeteren verkeerde gistings- en opwarmingsprocessen te voorkomen.

    Een zelfaanzuigende pomp met filter en elektronische flowmeting injecteert het inkuilmiddel rechtstreeks in de perskamer via twee roestvrijstalen sproeikoppen. Zo wordt het inkuilmiddel optimaal verdeeld in het voer van de ronde baal. De doseereenheid is geschikt voor zowel melkzuurbacteriën als licht corrosieve zuren.

    Opmerking: er wordt geen tank meegeleverd.
    Let op: Na gebruik moet de dosering inkuilmiddel dagelijks met water worden uitgespoeld.

    Leveringsomvang:

    • bedieningseenheid Dosistar
    • pomp met filter
    • elektrische doorstromingsmeting
    • verschillende sproeikoppen
    • aanzuigslang voor externe container

    De roestvrijstalen tank van 450 liter is rechtstreeks op de machine gemonteerd en zorgt voor een volledige lediging.

    12 V naar 24 V

    Bestaande uit spiraalkabels, 15-polig op 13-polig en 2x 7-polig op 13-polig

    Er is een grote selectie aan trekooguitvoeringen beschikbaar

    Alle trekooguitvoeringen »
