Le bras de chargement hydraulique avec le tube de prise se place sous la balle et la soulève sur la table d’enrubannage.

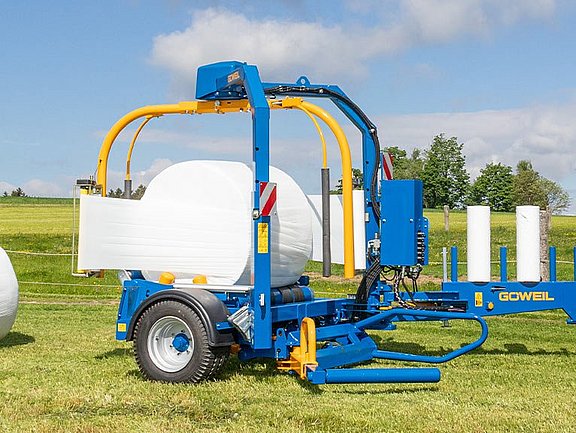

Enrubanneuse trainée à double satellite
G5020 | Enrubanneuse de balles rondes

L’enrubanneuse traînée G5020 avec satellite double et chargeur de balles est l’appareil professionnel absolu pour un usage intensif. L’enrubanneuse compacte et maniable est équipée en série de la commande de programme entièrement automatique PROFI. L’enrubanneuse traînée G5020 est un must pour tout entrepreneur de travaux agricoles !

Points forts

Construction

La construction robuste et solide et le traitement de l’enrubanneuse garantissent une longue durée de vie. L’enrubanneuse de balles rondes offre, grâce à sa version compacte et large, une très grande sécurité et maniabilité. Le centre de gravité bas garantit en outre une manœuvrabilité exceptionnelle. Le pneumatique standard 380/55-17AW veille à une répartition uniforme du poids et préserve la couche végétale.

Satellite rotatif avec table d’enrubannage fixe

Avec ce système, une chute de balle est impossible, car aucune force centrifuge n’est exercée sur les balles. Les transporteurs et les quatre rouleaux de guidage de balles rotatifs garantissent en permanence un mouvement d’avance continu de la balle et donc un chevauchement uniforme du film. Lors de la dépose de la balle, la table d’enrubannage s’abaisse jusqu’au sol. La balle est ainsi déposée en douceur.

Commande

Le point fort est la commande de programme PROFI conviviale et facile d'utilisation. Les étapes de travail sont ainsi exécutées de manière entièrement automatique. L’ensemble des fonctions et paramètres peuvent également être réglés manuellement.

Satellite avec pré-étireur de film

Le pré-étireur de film est conçu pour des rouleaux de film de 750 mm. Les trois rouleaux en plastique brevetés veillent à un pré-étirage parfaitement uniforme. Les rouleaux ne sont pas sensibles à la température. Ceci économise du film et garantit des balles correctement enrubannées et emballées de manière étanche à l’air. Le satellite est disponible en deux tailles - les pré-étireurs de film peuvent également être réglés en hauteur. Les balles sont ainsi toujours parfaitement enrubannées autour du point central. Les rouleaux vides peuvent être remplacés de manière rapide et simple grâce au système de changement rapide.

Système automatique de découpe du film et de pressage

Le couteau à lame rétractable antirouille garantit une découpe propre et précise du film. Le film est fixé simultanément par le levier articulé. Juste après le début de l'enrubannage, la position flottante en série veille à un détachement facile du film.

Essieu

La machine est montée sur un essieu déporté. La position de travail est décalée vers la droite, il en résulte ainsi une répartition de poids équilibrée.
Les avantages :

- Le poids est parfaitement réparti lors du chargement des balles
- L’enrubanneuse peut également être tractée avec des petits tracteurs
- La stabilité dans les pentes est exceptionnelle

Levier à main

Les leviers à main sont très utiles, notamment pour les travaux d’entretien et de réparation. Toutes les fonctions et opérations peuvent être directement exécutées sur la machine.
Le conducteur peut exécuter sans problème la commande de programme, par exemple lors du changement de film, dans la cabine du tracteur.

Chargeur de film

Lors de longues journées de travail, il est important d’avoir suffisamment de film. Sur l’enrubanneuse, jusqu’à six rouleaux de film peuvent être transportés. Les supports sont placés sur le timon. Les rouleaux de film peuvent ainsi être chargés et déchargés facilement dans une position de travail agréable.

Timon pivotant

Le timon pivotant à réglage hydraulique permet un fonctionnement optimal lors de l’enrubannage – chargement des balles par l’avant dans le sens de marche vers la presse, dépose des balles vers l’arrière. Le dispositif d’attelage de traction en série rend l’enrubanneuse particulièrement maniable. Dans les champs étroits, un rayon de braquage minimal est souvent un avantage décisif !

Chargeur de balles

Le bras de chargement hydraulique saisit la balle en douceur et la dépose sur la table d’enrubannage, celle-ci est légèrement basculée en avant lors du chargement des balles
Le bras de chargement peut être ajusté dans cinq positions différentes, il est ainsi parfaitement adapté au diamètre de balle. Le tube de prise est à palier à billes et rotatif, la balle n’est ni coincée ni endommagée. Un chargement sûr des balles est garanti sur n'importe quel terrain. Le chargeur de balles est considéré comme particulièrement pratique même lors du transport de deux balles.

Équipement de base

AVEC réception UE par type

Toutes les opérations sont exécutées de manière entièrement automatique

Info & Contact

Données Techniques (équipement de base)

Poids:1 780 kg
Longueur:3 940 mm
Largeur:2 750 mm
Hauteur:3 060 mm
Diamètre des balles:0,90 – 1,50 m avec satellite standard
Diamètre des balles:0,90 – 1,35 m la hauteur passe à 2 785 mm
Besoins d’huile:à partir de 25 l/min pour hydraulique standard pour max. 190 bar
à partir de 65 l/min pour hydraulique LS pour max. 190 bar
Poids des balles:max. 1 800 kg



Connexions requises

1 connexion hydraulique et 1 retour dépressurisé pour l’alimentation de l’enrubanneuse (supprimés pour l’entraînement par prise de force)
Prise électrique tripolaire avec connexion directe à la batterie (12 V / 30 A) – section de câble 2 x 6 mm²
Prise électrique à 7 bornes pour le système d’éclairage complet (excepté le projecteur de travail)

Équipements auxiliaires

La largeur se modifie à 2 880 mm

Connexion requise : Prise à 3 pôles pour alimentation électrique du terminal manuel (12 V / 10 A)

La pression et la quantité d’huile seront adaptées à la consommation. Ceci augmente le rendement énergétique et la vitesse. La machine peut également être utilisée avec des tracteurs sans pompe Load-Sensing. Connexion Load-Sensing requise

Le chevauchement peut être réglé en plus pour les largeurs de film de 500 et 750 mm

Interrompt le cycle d’enrubannage en cas de rupture du film et à la fin du film.
Fonctionnement à un film : Passe automatiquement à la fin d’un rouleau de film sur « fonctionnement à un film » Pour cela la vitesse d’avance sera réduite si bien qu’un chevauchement de 50 % est garanti.

(sans huile hydraulique)
Comprenant un engrenage avec pompe, un filtre de return, un réservoir d’huile hydraulique et un Attelage articulé

(sans huile hydraulique)
Comprenant un engrenage avec pompe, un filtre de return, un réservoir d’huile hydraulique et un Attelage articulé

Après le cycle d’enrubannage, la balle tourne vers l’avant – les extrémités du film se posent mieux

Empêche la chute de la balle de la table d’enrubannage en pente raide

(y compris rouleau suppl.) : pour déposer les balles avec douceur sur le champ

(y compris rouleau de maintien suppl.) : Après l’enrubannage, la balle est éjectée sur le côté droit de l’enrubanneuse, et est redressée sur sa face plane
