Presse-enrubanneuse à maïs | VARIO-Master V140

Le VARIO-Master V140 une presse-enrubanneuse qui permet de transformer de nombreuses matières comme le maïs, le CCM, la luzerne, la pulpe de betterave, les céréales, le fourrage mixte, le chanvre et de nombreuses autres matières en balles rondes parfaitement pressées. La chambre de pressage variable permet d'obtenir des balles hautement compactées de 80 à 140 cm de diamètre. Le bon fonctionnement garantit un compactage maximal et une exclusion d’air rapide.



    Chambre de pressage variable à entraînement hydraulique

    La chambre de pressage variable à entraînement hydraulique permet de produire des balles de 80 à 140 cm. C'est un grand avantage aussi bien pour la logistique des balles que pour l'alimentation. Lors du processus de pressage et de liage, il est possible de choisir entre quatre vitesses différentes.

    Plus

    Trémie Multicrop

    Afin de pouvoir mieux traiter les nombreuses matières différentes, la trémie a été équipée d’un tambour de dosage.

    Plus

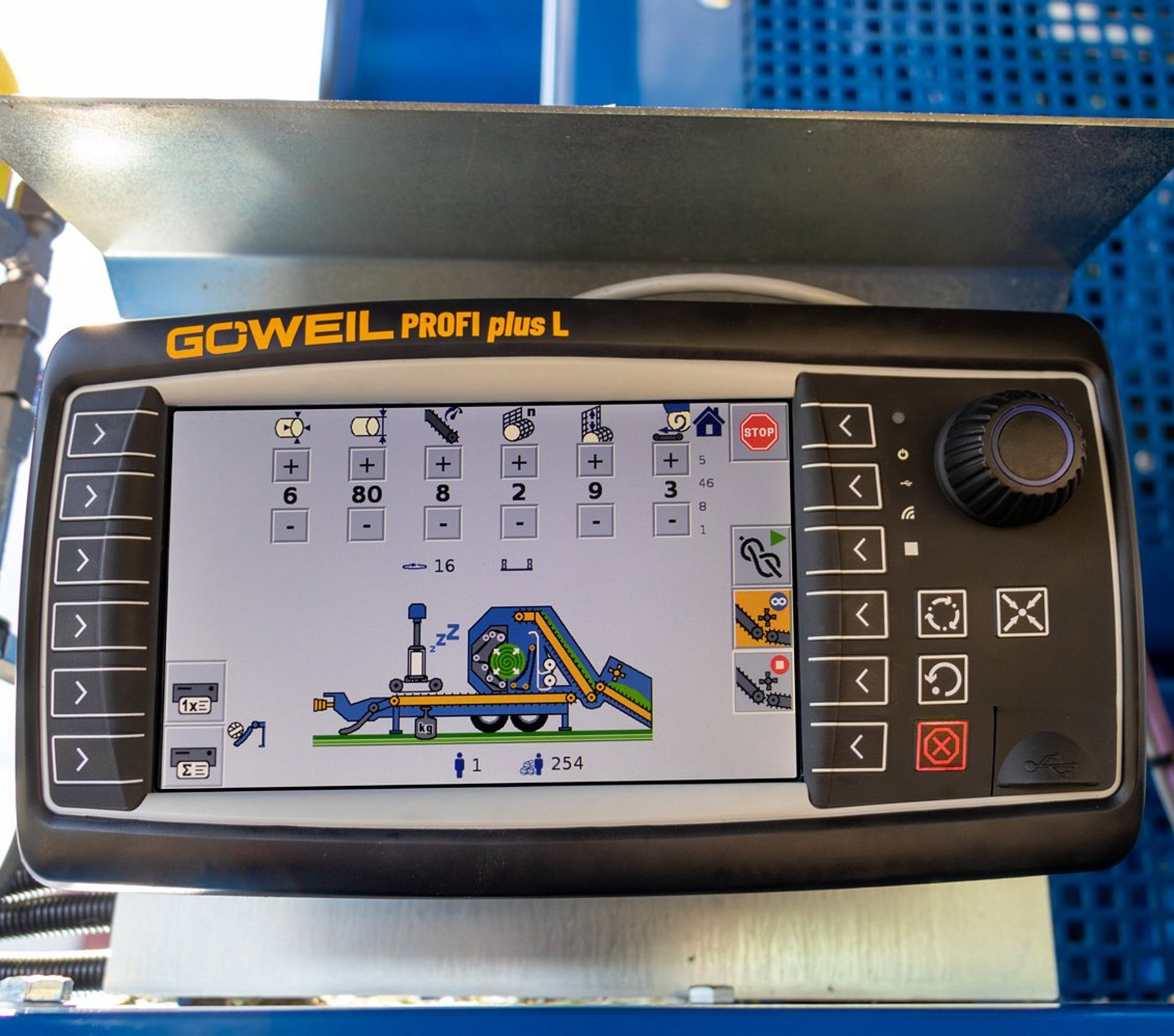

    Terminal portable PROFI plus L

    La commande de la VARIO-Master V140 s’effectue à l’aide du terminal portable PROFI plus L. L’interface utilisateur est intuitive et permet une utilisation simple de la machine.

    Plus

    Points forts généraux du VARIO-Master V140

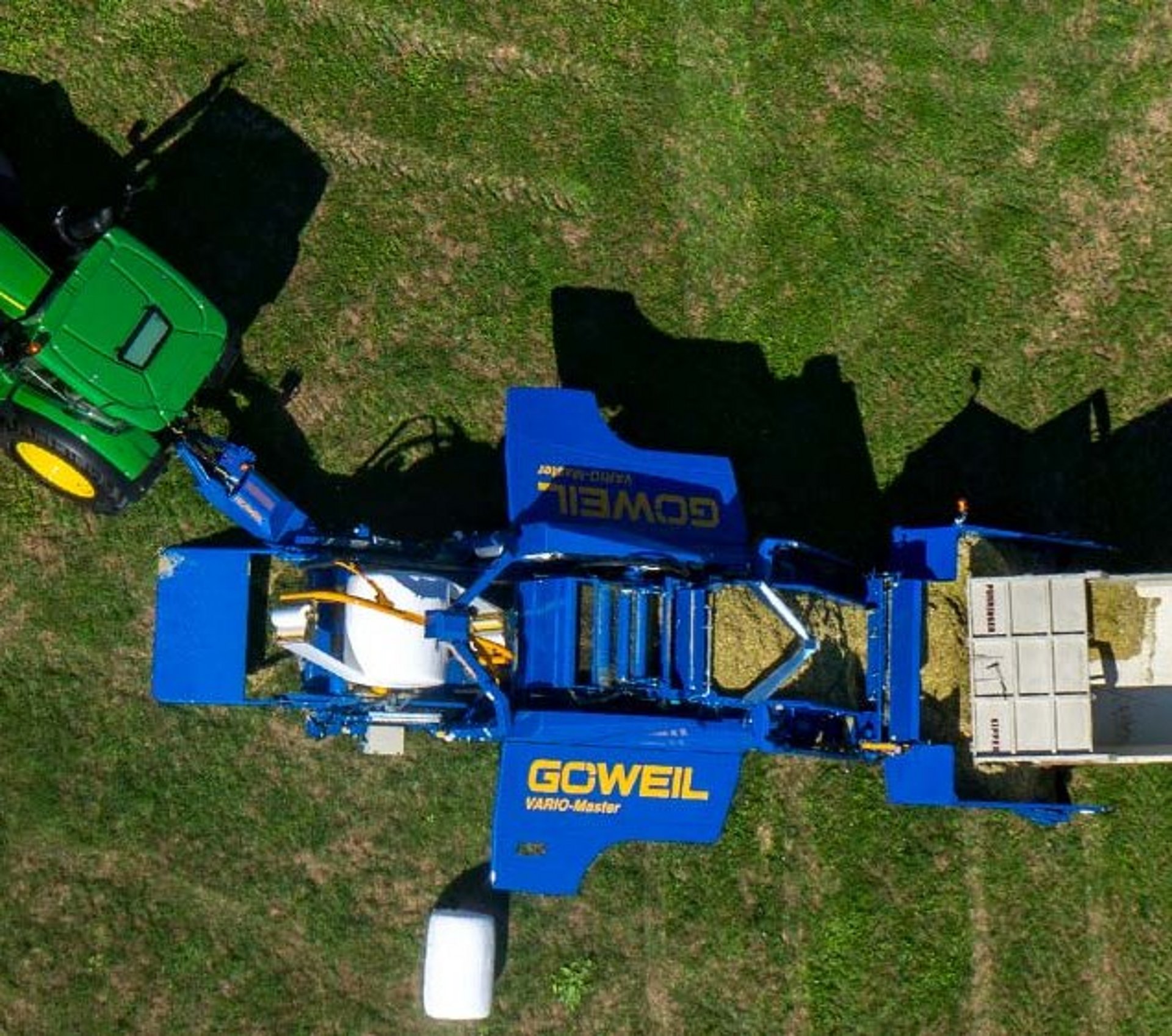

    De l’élévateur, la matière tombe dans la chambre de pressage.
    Rapide et souple

    Le timon pivotant peut faire pivoter la machine des deux côtés jusqu’à 30°. Cela permet d’obtenir un rayon de braquage minimum et l’entraînement est possible des deux côtés.

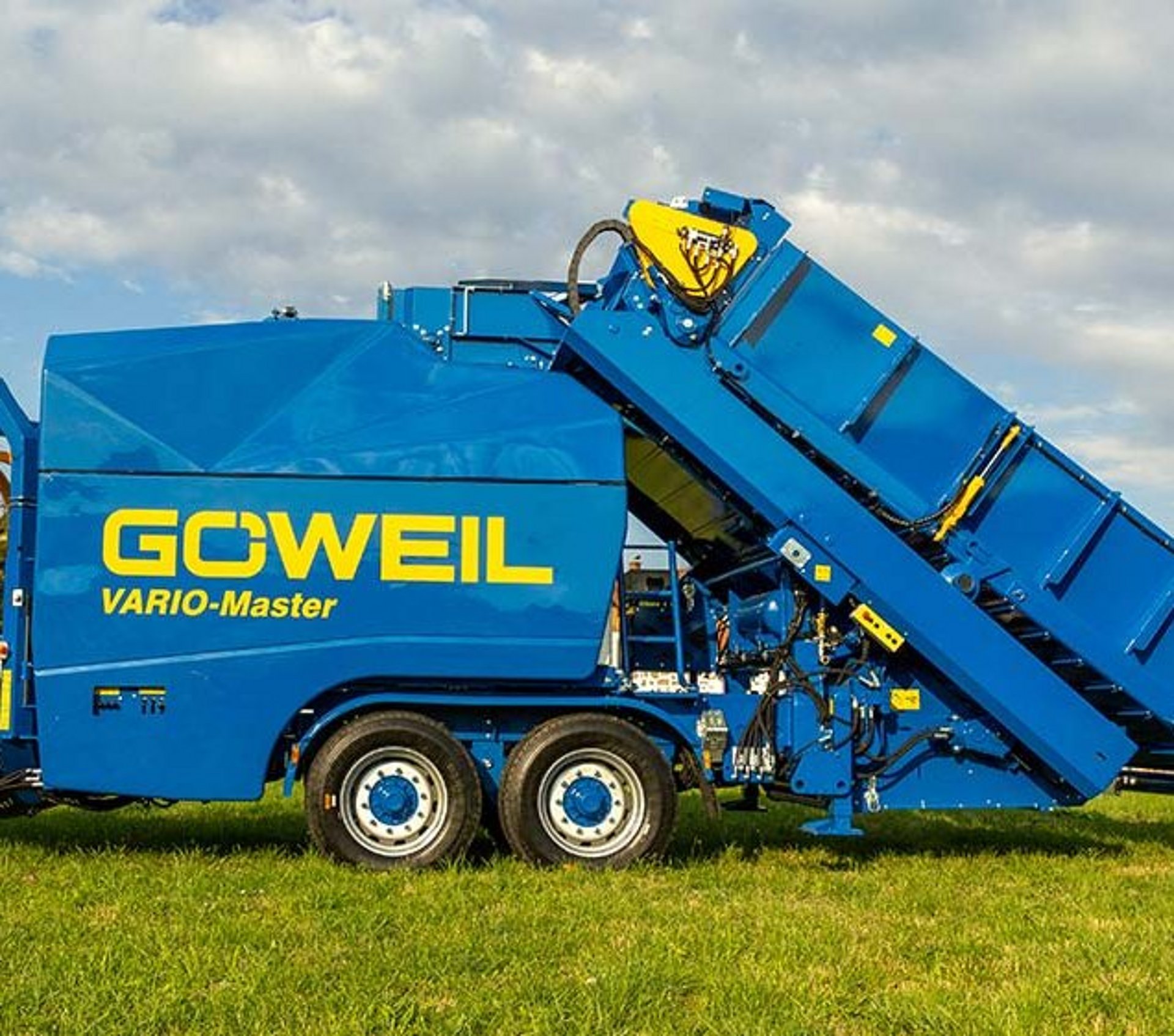

    Le VARIO-Master V140 est positionné dans le champ.
    Système de freinage ingénieux

    Un système de freinage pneumatique à deux conduites est monté de série.

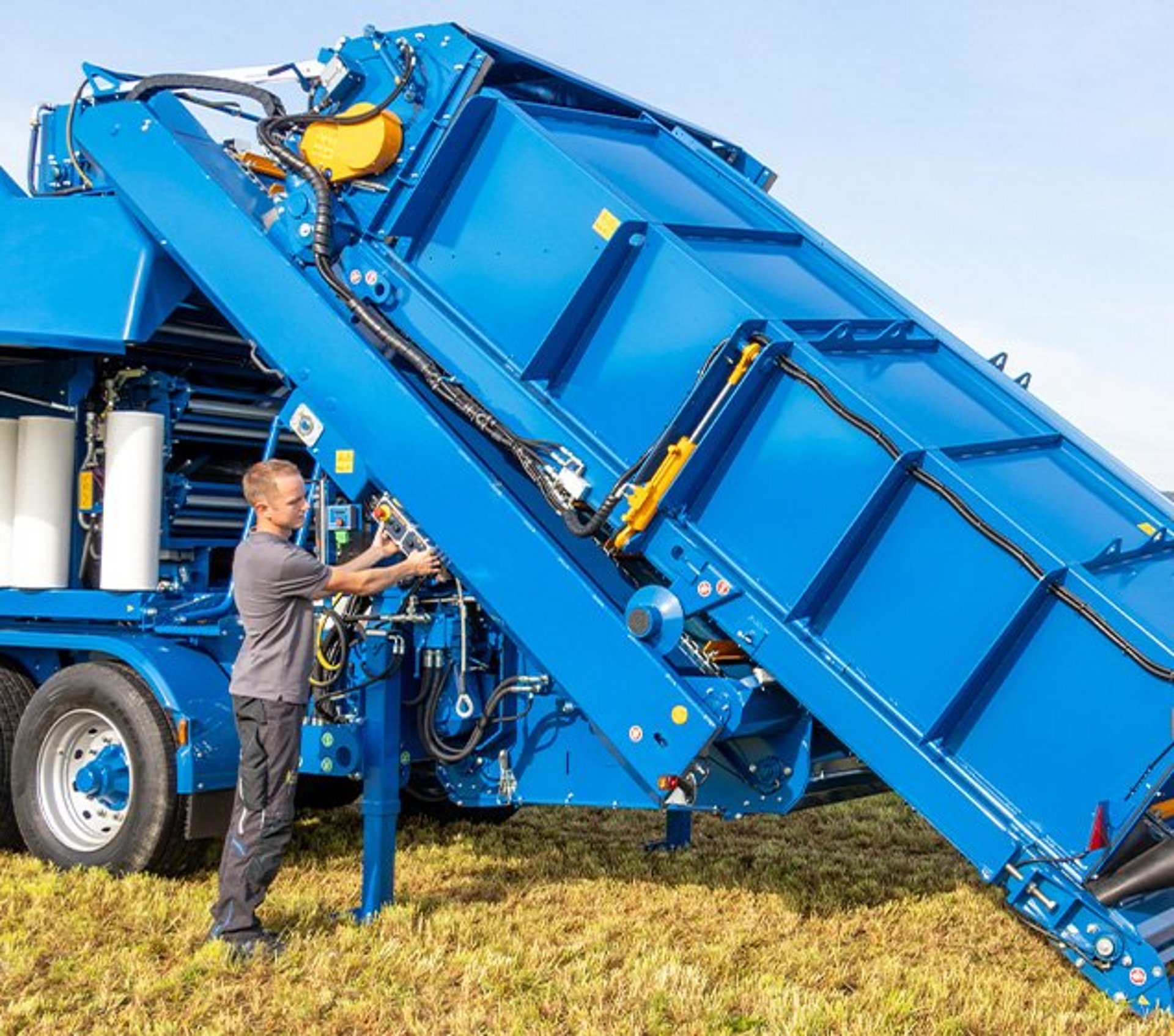

    Abaisser la trémie
    Montage de la machine

    L’atout majeur ! La machine est prête à fonctionner en trois minutes chrono.

    Contrôler l’alimentation en graisse de la machine
    Lubrification optimale

    Le graissage central lubrifie continuellement les principaux paliers avec de l’huile ou de la graisse. Ceci garantit une très longue durée de vie et une faible usure.

    Le LT-Master F115 en action.
    Toujours du stock

    Grâce au magasin de film à rabattement hydraulique d’une capacité maximale de 18 rouleaux de film, le VARIO-Master V140 est parfaitement équipé pour les longues journées de travail.

    Grâce au châssis 80 km/h, tous les lieux d’utilisation sont rapidement atteints avec le LT-Master F115.
    Jamais trop loin

    Grâce au châssis 80 km/h, tous les lieux d’utilisation sont rapidement atteints, que ce soit en tracteur ou en camion. Le VARIO-Master V140 dispose d’une réception UE par type.

    Projecteur de travail à LED
    Projecteur de travail à LED

    Avec le projecteur de travail à LED, le VARIO-Master V140 est idéalement éclairé, même la nuit.

    Points forts Alimentation et dosage

    Construction basse

    Qu’il s’agisse d’une remorque, d’un chariot, d’un camion ou d’alimentation directe, la trémie mesurant 3,50 m de large peut être remplie facilement et simplement grâce à sa construction basse.






    Tapis à raclettes

    La vitesse du tapis à raclettes s’adapte à la quantité de matériau et se règle automatiquement. Les chaînes du tapis à raclettes galvanisées et forgées de Rübig pour l’élévateur et la trémie sont inusables.



    Trémie Multicrop spacieuse :

    La trémie Multicrop avec un volume de quelque 13 m³ assure une grande capacité de stockage intermédiaire. Ceci évite ainsi tout arrêt du VARIO-Master V140 lors de l’alimentation. Afin de pouvoir mieux traiter les nombreuses matières différentes, la trémie a été équipée d’un tambour de dosage. Ce dernier et les vis sans fin d’alimentation permettent de garantir un flux de produits régulier sur l’élévateur et préparent également de manière optimale les matières fibreuses, comme l’herbe ou la luzerne.



    Points forts Presse

    Chambre de pressage variable à entraînement hydraulique

    Deux bandes sans fin assurent en permanence une compression élevée du matériau. Le diamètre des balles et la densité de pressage sont réglés sur le terminal. Les balles rondes peuvent être pressées avec un diamètre de 80 à 140 cm - réglable par pas de 5 cm. Grâce à l'entraînement hydraulique, la vitesse de la chambre de pressage peut être adaptée au matériau en quatre étapes.








    Filet ou film

    Pour conserver parfaitement une balle, un système de liage efficace est nécessaire. La VARIO-Master V140 est équipée de série d'un double liage combiné pour le filet et le film.






    Haute densité de compactage

    Les rouleaux en acier de 4 mm d’épaisseur sont renforcés à l’intérieur, le profil nervuré assure une densité de compactage optimale et une rotation sûre de la balle.








    Tapis de retour

    Il n’y a pas de perte grâce au tapis de retour qui passe sous l’ensemble de la machine. Tout ce qui tombe de la presse sur le tapis reste parfaitement propre et est renvoyé sur l’élévateur.






    Longue durée de vie

    Les grandes dimensions de paliers ainsi qu’un système de graissage parfaitement adapté garantissent une longue durée de vie à la machine.






    Injection d’eau

    Permet d’ajouter de l’eau lors du pressage de matières sèches.






    Points forts Enrubanneuse

    Table d’enrubannage mobile



    La table d’enrubannage mobile se déplace sous la chambre de pressage et reçoit la balle directement, rapidement et sans l’abîmer.






    Double satellite



    Grâce au double satellite de série avec 2 pré-étireurs de film de 750 mm, l’enrubanneuse a toujours une longueur d’avance. Les rouleaux en composite brevetés permettent d’obtenir plus de balles par rouleau de film.






    Coupe film



    Le couteau antirouille garantit une découpe précise du film. La position flottante du coupe film installée de série permet de dérouler le film aisément, sans laisser de reste collé.






    Rampe de déchargement des balles



    La rampe de déchargement des balles à rabattement hydraulique permet de déposer les balles sans les abîmer.






    Surveillance du film et fonctionnement à un film



    À la fin du film ou en cas de déchirure du film, la vitesse d’avancée de la table d’enrubannage est réduite si bien qu’un chevauchement de 50 % est garanti.<br/> Ainsi, la balle peut être déroulée jusqu’à la fin sans interruption. En cas de rupture ou de fin de film, le dispositif de surveillance du film arrête l’enrubannage.






    Système de commande

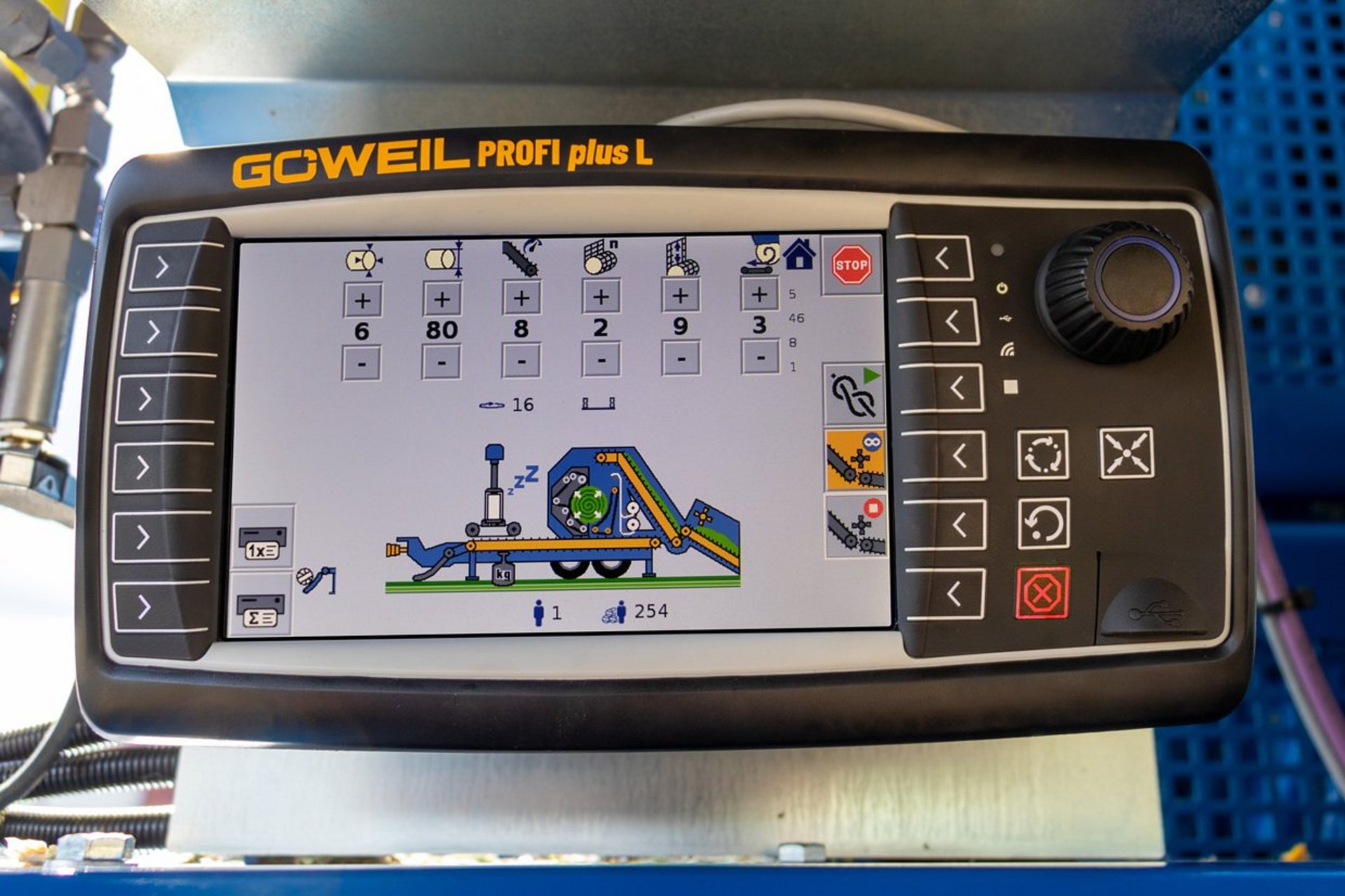

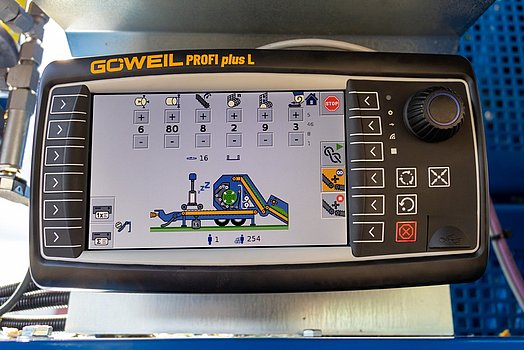

    Commande de programme PROFI avec terminal portable PROFI plus

    La commande de la VARIO-Master V140 s’effectue à l’aide du terminal portable PROFI plus L. L’interface utilisateur est intuitive et permet une utilisation simple de la machine. L’écran affiche l’ensemble du processus de travail ainsi que les réglages de la machine. Le port USB du terminal portable permet d’importer facilement la langue et les logos des clients pour le système de pesée avec imprimante à étiquettes et d’exporter les données du compte client sous forme de fichier CSV.

    Matières pressables

    En raison de la grande variété de matières pouvant être pressées et enrubannées, il est possible d’utiliser le VARIO-Master V140 à des fins très diverses. Grâce aux différentes périodes de récolte, la machine peut être utilisée tout au long de l’année. Cela garantit une efficacité et une utilisation maximales. Aperçu des matières les plus courantes :

    L’ensilage de maïs est produit à partir de la plante entière de maïs et constitue l’un des principaux aliments de base des ruminants qui produisent beaucoup de lait. L’ensilage de maïs fournit une énergie particulièrement nutritive sous forme d’amidon provenant des grains de maïs écrasés et est aussi très riche en fibres brutes. Ainsi, l’ensilage de maïs offre les meilleures possibilités d’obtenir des rendements laitiers ou d’engraissement<br/> élevés. Lorsque la température est supérieure à 15 °C, la qualité du fourrage peut être altérée en raison de la forte activité des bactéries. Grâce au compactage très élevé lors du processus de pressage du VARIO-Master V140, on obtient une durée de conservation et une qualité de fourrage inégalées.

    Le CCM (Corn-Cob-Mix) est un élément énergétique exceptionnel composé de la tige et des grains de l’épi de maïs. Il est utilisé pour l’alimentation des porcs, des bovins et d’autres petits ruminants. L’ensilage CCM assure une concentration énergétique maximale grâce à l’amidon supplémentaire et présente un excellent rapport qualité/prix par rapport aux aliments concentrés traditionnels.<br/> Le fourrage conserve davantage de structure grâce à l’écrasement des grains de maïs, ce qui le rend très facile à absorber par le bétail. Grâce à leur forme compacte, les balles d’ensilage CCM sont faciles à commercialiser et conviennent également parfaitement à l’alimentation en petites quantités.

    L’ensilage de luzerne est, avec l’ensilage de maïs, l’un des principaux composants de l’alimentation des bovins. Une grande consommation de fourrage ainsi qu’une efficacité structurelle particulièrement bonne contribuent à une production laitière considérable du bétail. La culture de la luzerne offre une grande sécurité de rendement et améliore en outre la qualité du sol. Compte tenu de sa faible teneur en sucre, il est toutefois très difficile de conserver la luzerne de manière traditionnelle. La transformation en balles rondes à l’aide d’un VARIO-Master V140 favorise considérablement la qualité de l’ensilage de luzerne grâce à l’exclusion rapide de l’air et au compactage efficace.

    Les ensilages de pulpes de betteraves se caractérisent par une teneur en énergie très élevée, sont très digestes et convainquent par leur bon goût. Elles complètent de façon idéale les ensilages d’herbe car elles ont un bilan azoté ruminal négatif et équilibrent ainsi le bilan protéique dans la panse. Les ensilages de pulpes pressées ont une très faible teneur en acide lactique, et donc en acide total. Un compactage élevé ainsi que la transformation propre à l’état encore chaud sont extrêmement importants pour la qualité de l’ensilage. Par ailleurs, les balles rondes VARIO-Master V140 refroidissent plus rapidement et peuvent donc être utilisées plus tôt pour l’alimentation.

    Un TMR contient un mélange équilibré d’aliments de base et d’aliments concentrés. La teneur en matière sèche et la teneur en énergie sont parfaitement adaptées. Les rations de TM ont un effet très positif sur la production laitière et la santé des animaux. Pour le stockage du TMR, les ensilages déjà fermentés sont mélangés et de nouveau ensilés. Le VARIO-Master V140 permet de produire du TMR de réserve de manière simple, rapide et avantageuse. Le produit obtenu est transportable, ce qui en fait donc une solution idéale pour le commerce.

    Copeaux de sciage, copeaux de rabotage, paillis, écorces, bois en plaquettes ou pellets... Avec le VARIO-Master V140, tous les matériaux peuvent être emballés en balles compactes. Cela facilite d’une part le transport et permet d’économiser un espace coûteux. Les balles peuvent être transportées au moyen d’un tracteur, encaissées ou même chargées sur une palette. Dans la balle, la matière reste sèche et propre.

    Les plantes entières ensilées sont généralement composées d’orge, de blé ou de triticale. La culture permet un rendement très sûr et présente de nombreux avantages dans le domaine de la production végétale. Toutefois, la teneur en énergie des céréales est très faible, ce qui les rend difficiles à ensiler de manière traditionnelle. En raison du compactage optimal et de l’exclusion rapide de l’air, l’ensilage de céréales peut être produit sans problème avec le  VARIO-Master V140.

    L’herbe ensilée est utilisée comme aliment de base essentiel pour les ruminants. L’aliment est composé de manière optimale de graminées, de plantes et de trèfles. Les types d’herbes avec une teneur en sucre élevée garantissent une bonne fermentation. Grâce à sa densité de compactage élevée, le  VARIO-Master V140 permet de traiter de manière optimale des graminées ayant une teneur en fibres brutes encore plus élevée.

    Le stockage des déchets est un problème de plus en plus important. Certaines matières peuvent être recyclées et utilisées comme combustibles de substitution. Le problème de stockage et de transport peut être facilement et rapidement résolu avec le  VARIO-Master V140. Les balles pressées peuvent être transportées en un minimum de place et sont ainsi parfaitement adaptées pour le stockage intermédiaire. En principe, les résidus solides tels que le plastique, les ordures ménagères, les flocons de tapis ou encore le compost peuvent être transformés en balle rondes.

    Le chanvre utilitaire se distingue par une très haute teneur en CBD et est utilisé principalement dans les industries pharmaceutique et cosmétique.

    Aliments pour animaux sauvages, restes de légumes, canne à sucre, maïs-grain écrasé, fumier de cheval, restes de pommes, paille...

    Équipement de base

    Avec réception UE par type pour jusqu’à 80 km/h

    Le VARIO-Master V140 est équipé de série d’un liage double combiné. Cela permet d’insérer deux rouleaux de filet ou deux rouleaux de film simultanément ou de manière combinée.

    Largeur de travail 3,50 m

    Le système de caméras équipé de quatre caméras infrarouges offre une vue parfaite sur l’ensemble du processus de travail et autour de la machine, de jour comme de nuit.

    Les quatre caméras sont positionnées de façon à avoir une vue d’en haut de la chambre de pressage, de l’élévateur et de la table d’enrubannage et de l’arrière de la machine (à droite dans le sens de la marche).

    Pour obtenir un compactage élevé de la matière et des balles parfaitement pressées, il est essentiel que le taux de séchage ou d’humidité de la matière soit correct. Pour les matières très sèches, la pulvérisation d’eau permet d’ajouter de l’eau directement dans la chambre de pressage.

    Système comprenant électrovanne, tuyauterie et buses réglables.

    L’émetteur manuel compact fonctionne par radio et déclenche le dépôt des balles enrubannées. Très maniable, l’émetteur peut être toujours porté sur soi, ce qui permet à l’utilisateur de déclencher le dépôt où qu’il soit.

    Toutes les opérations sont effectuées de manière entièrement automatique

    Info & contact

    Données Techniques (équipement de base)

    Poids:15 800 kg
    Longueur:11 850 mm
    Largeur:2 550 mm
    Hauteur:4 000 mm
    Diamètre des balles:de 0,80 à 1,40 m


    Puissance requise du véhicule tracteur

    Besoins en huile du timon pivotant10 l pour 200 bar
    Puissance requise:minimum 90 kW

    Connexions Requises

    1 distributeur double effet et 1 simple effet pour le timon pivotant

    Prise électrique à 7 bornes pour le système d’éclairage complet (excepté le projecteur de travail)

    Le faisceau de câbles fourni avec la machine sert à l’alimentation électrique

    Équipement auxiliaire

    L’entraînement est assuré par un arbre de transmission, ce qui rend possible l’utilisation d’un tracteur à tout moment. Le moteur est très silencieux et les coûts d’exploitation sont réduits par rapport à un tracteur dont le prix du carburant est élevé. Ceci garantit non seulement de gagner de la place, mais aussi de réduire les émissions de gaz d’échappement, ce qui permet de travailler dans des hangars. Grâce à son capot, l’entraînement électrique peut aussi être utilisé sans problème à l’extérieur (plage de température : - 15 à + 60 °C). Les frais d’entretien sont très faibles et le socle pour chariot élévateur permet de transporter facilement l’entraînement électrique. L’entraînement électrique dispose d’un démarrage progressif. Cela permet de réduire énormément les pics de tension initiaux et le couple de démarrage. Cela permet en outre d’économiser de l’électricité et de ménager l’entraînement, les arbres et la transmission.

    Puissance : 90 kW Tension : 400 V Fréquence : 50 Hz
    Classe de protection : IP 55Consommation électrique : max. 125 AEntraînement : 740 tr/min
    Poids : 2 970 kg L x l x H : 1 773 x 1 323 x 1 652 mmCEE 125 A

    Composé d’une table de pesée, d’un terminal de pesée et d’une imprimante à étiquettes avec logo GÖWEIL ou logo client



    Les quatre cellules de pesée sont directement intégrées dans la table d’enrubannage. L’écran est placé dans le tableau de commande. Le processus de pesée des balles enrubannées est automatique, le processus de travail ne connaît donc aucun retard. Il est possible de peser les balles individuellement ou de les évaluer comme un lot complet. Les différents équipements auxiliaires peuvent être réglés très facilement via le terminal portable. L’imprimante à étiquettes permet d’afficher des informations telles que le poids de la balle, la date, l’heure et un logo enregistré. Si aucune étiquette n’est nécessaire, cette fonction peut être désactivée sur le terminal portable. Les étiquettes adhésives et le ruban d’étiquetage sont des produits courants disponibles dans le commerce spécialisé. Il est possible de monter le système de pesée sur des machines existantes.

    Composé d’une table de pesée, d’un terminal de pesée et d’une imprimante à étiquettes avec logo GÖWEIL ou logo client



    Les quatre cellules de pesée sont directement intégrées dans la table d’enrubannage. L’écran est placé dans le tableau de commande. Le processus de pesée des balles enrubannées est automatique, le processus de travail ne connaît donc aucun retard. Il est possible de peser les balles individuellement ou de les évaluer comme un lot complet. Les différents équipements auxiliaires peuvent être réglés très facilement via le terminal portable. L’imprimante à étiquettes permet d’afficher des informations telles que le poids de la balle, la date, l’heure et un logo enregistré. Si aucune étiquette n’est nécessaire, cette fonction peut être désactivée sur le terminal portable. Les étiquettes adhésives et le ruban d’étiquetage sont des produits courants disponibles dans le commerce spécialisé. Il est possible de monter le système de pesée sur des machines existantes.

    Le redresseur de balle intégré à la rampe de déchargement des balles permet de déposer la balle délicatement, vers la gauche ou vers la droite. S’il est désactivé, la balle est déroulée vers l’avant par défaut. Le stockage frontal permet une évacuation plus rapide et plus délicate.

    Pour obtenir un bon résultat d’ensilage, certains facteurs sont très déterminants :

    • l’aptitude à l’ensilage de la matière ;
    • le respect des règles d’ensilage (moment de la récolte et du fanage, longueur de coupe, force de frappe de la chaîne d’ensilage, compactage et exclusion de l’air) ;
    • ainsi que les conditions météorologiques.

    Si tous les facteurs ne sont pas parfaitement réunis (par ex. en raison de mauvaises périodes météorologiques), le recours à des agents d’ensilage doit permettre d’améliorer sensiblement le résultat de l’ensilage en évitant les mauvaises fermentations et les processus de post-échauffement.

    L’agent d’ensilage est injecté directement dans la chambre de pressage par une pompe auto-amorçante avec filtre et débitmètre électronique, via deux buses en acier inoxydable. De cette façon, l’agent d’ensilage est réparti de manière optimale dans le fourrage de la balle ronde. L’unité de dosage convient aussi bien pour les bactéries lactiques que pour les acides peu corrosifs.

    Remarque : le réservoir n’est pas compris dans la livraison.
    Attention : après utilisation, il convient de rincer quotidiennement le doseur d’agent d’ensilage à l’eau.

    Contenu de la livraison :

    • Unité de commande Dosistar
    • Pompe avec filtre
    • Mesure électronique du débit
    • Différentes buses
    • Tuyau d’aspiration pour réservoirs externes

    Le réservoir en acier inoxydable de 450 litres est monté directement sur la machine et assure une vidange complète des résidus.

    12 V en 24 V

    Composé d’un câble spiralé 15 pôles sur 13 pôles et 2x 7 pôles sur 13 pôles

    Grand choix disponible de variantes d’anneaux d’attelage

    Toutes les variantes d’anneaux d’attelage
