LT-Master F115

Prensadora y encintadora

La LT Master en acción.

Una máquina...

... muchos materiales

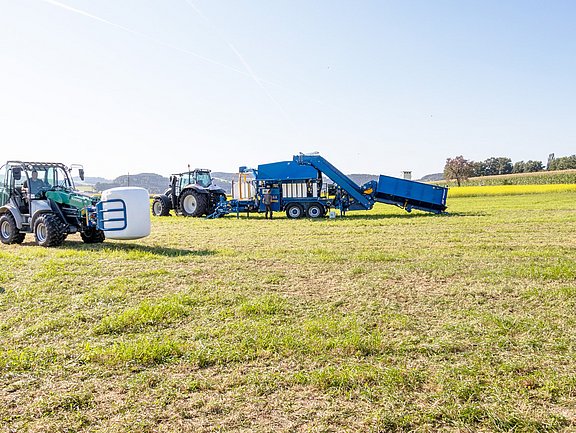

La LT-Master F115 lista para su uso en el campo

Una inversión...

... que merece la pena

Cosecha de maíz con la LT-Master F115

Prensa de maíz
LT-Master F115 | Prensadora y encintadora

La LT-Master F115 es LA MEJOR prensadora y encintadora para pacas redondas. No solo el maíz, sino también la CCM (mezcla de mazorcas de maíz), la alfalfa, el cáñamo, la pulpa de remolacha azucarera, los cereales, el forraje compuesto y muchos otros materiales pueden procesarse en pacas redondas perfectamente prensadas y encintadas. Rápido, simple y totalmente automático.

Cada pequeño detalle contribuye al flujo óptimo de material. Así la LT-Master F115 destaca por su rendimiento de primera clase. La alta compactación del forraje es una prioridad absoluta, junto con la rápida exclusión del aire y un proceso de producción limpio. Según el tamaño y la estructura, el material puede compactarse entre un 30 % y un 70 % en la paca.



La nueva LT-Master F115

Con la LT-Master F115, GÖWEIL presenta un modelo revisado de la probada prensadora y encintadora. Además de por su moderno diseño, esta prensa de maíz convence por una serie de innovaciones que brindan al operario más comodidad y flexibilidad para el empleo de la máquina.

Cámara de accionamiento hidráulico

A diferencia del modelo anterior, la cámara de la LT-Master F115 ya no es de accionamiento mecánico sino hidráulico. Para el proceso de prensado y atado, ahora también es posible elegir entre cuatro niveles de velocidad diferentes.

Más

Alimentador Multicrop

Para poder procesar mejor los distintos materiales, el alimentador se ha equipado con un tambor dosificador.

Más

Terminal manual PROFI plus L

La LT-Master F115 se maneja con el terminal manual PROFI plus L. La interfaz de usuario está diseñada de forma intuitiva y permite un fácil manejo de la máquina.

Más

Aspectos destacados generales de la LT-Master F115

Posicionamiento correcto de la LT-Master F115 y viraje de la lanza hacia fuera
Rápida y ágil

La máquina puede virar hacia fuera la lanza basculante en ambos lados hasta 30°. De este modo, el radio de giro es mínimo y el accionamiento es posible por ambos lados.

Sofisticado sistema de freno

Un sistema de freno neumático de conducto doble se incluye de serie.

Comprobar el suministro de grasa a la máquina
Una buena lubricación

El sistema de lubricación centralizada suministra continuamente grasa o aceite a los puntos de alojamiento más importantes. Por tanto, se garantiza una vida útil muy larga y un desgaste muy reducido.

La LT Master en acción.
Siempre suficiente material preparado

Gracias al depósito de láminas abatible hidráulicamente con capacidad de hasta 18 rollos, la LT-Master también está preparada perfectamente para largos días de trabajo.

Gracias al mecanismo de traslación de 80 km/h, la LT-Master F115 llega rápidamente a todos los lugares de empleo.
Ningún camino es demasiado lejos

El mecanismo de traslación de 80 km/h permite llegar rápidamente a todos los lugares de trabajo, ya sea en tractor o en camión. La LT-Master F115 dispone de una homologación de tipo UE.

Faros de trabajo LED
Faros de trabajo LED

El faro de trabajo LED dota a la LT-Master de la mejor iluminación incluso por la noche.

Aspectos destacados de la alimentación y dosificación

Construcción baja



Tanto si se trata de un volquete, un carro de empuje, un camión o una carga directa, el alimentador de 3,50 metros de ancho puede llenarse de forma fácil y sencilla gracias a su construcción baja.






Fondo de fricción



La velocidad del fondo de fricción se adapta a la cantidad de material y se regula automáticamente. Las cadenas del fondo rascador galvanizadas y forjadas en estampa de Rübig en los transportadores escarpados y alimentadores son indestructibles.






Amplio alimentador Multicrop:



El alimentador Multicrop, con un volumen de unos 13 m³, proporciona una gran reserva. De este modo se evita una parada de la LT-Master F115 durante la carga.<br/> Para poder procesar mejor los distintos materiales, el alimentador se ha equipado con un tambor dosificador. Estos y las roscas de alimentación garantizan un flujo de producto conforme en el transportador escarpado y también procesan de forma óptima el material fibroso, como la hierba o la alfalfa.






Aspectos destacados de la prensa

Cámara de accionamiento hidráulico



La cámara de accionamiento hidráulico favorece un modo de trabajo más sencillo de la máquina y también reduce el ruido de trabajo de la prensadora y encintadora. Además, el accionamiento hidráulico permite al usuario elegir entre diferentes velocidades de prensado y atado (4 niveles en cada caso). Esto permite que la máquina se adapte aún mejor a los diferentes materiales y condiciones. Esto ahorra energía y tiempo.






Cámara de rodillos



Las dos mitades de la cámara están tensadas por una cinta sinfín continua. De este modo se minimizan las pérdidas por fragmentación. Además, la tensión de las cintas puede modificarse hidráulicamente lo que contribuye a un arranque seguro de la paca, así como a una buena expulsión de la misma.






Alta densidad de prensado



Los rodillos de acero de 4 mm de espesor están reforzados en el interior, el perfil nervado garantiza una densidad de prensado óptima y una rotación segura de la paca.








Larga vida útil



Los cojinetes sellados y de grandes dimensiones, así como un sistema de lubricación perfectamente adaptado, garantizan una larga vida útil de la máquina.








Red o lámina



Para conservar perfectamente una paca, es necesario un sistema de atado eficaz. De serie, la LT-Master F115 está equipada con un atado doble combinado para red y lámina.








Cinta de retorno



No hay pérdidas gracias a la cinta de retorno que pasa por debajo de toda la máquina, recoge las pérdidas por fragmentación y las devuelve al transportador escarpado sin ninguna suciedad.








Tamaño de paca variable



Este ajuste permite variar el tamaño de paca continuamente de 0,60 a 1,15 m.






Inyección de agua



Se utiliza para añadir agua al prensar materiales secos.






Aspectos destacados de la encintadora

Mesa encintadora móvil



La mesa encintadora se desplaza por debajo de la cámara y recoge la paca directamente, con rapidez y suavidad.






Doble brazo encintador



Gracias al doble brazo encintador con 2 preestiradores de lámina de 750 mm, la encintadora siempre va un paso por delante. Más pacas por rollo de lámina son el resultado de los rodillos de plástico patentados.






Dispositivo de corte de lámina



La cuchilla de corte de acero inoxidable garantiza un corte preciso de la lámina. La posición flotante de serie del dispositivo de corte de lámina garantiza un fácil desprendimiento de la lámina, lo que significa que no quedan restos atrapados.






Rampa de depósito de pacas



La rampa de depósito de pacas, que se pliega hidráulicamente, garantiza un depósito cuidadoso de las mismas.






Control de la lámina y funcionamiento con una lámina



Cuando una lámina se termina o se rompe, la velocidad de avance de la mesa encintadora se reduce para que se garantice de nuevo un solapamiento del 50 %.<br/> Esto permite terminar la paca sin interrupción. Al final o en caso de desgarro de las dos láminas, el control de la lámina desconecta el proceso de encintado.






Control

Control de programa PROFI con terminal manual PROFI plus

La LT-Master F115 se maneja con el terminal manual PROFI plus L. La interfaz de usuario está diseñada de forma intuitiva y permite un fácil manejo de la máquina. La pantalla muestra todo el proceso de trabajo y también los ajustes de la máquina. A través del puerto USB del terminal manual, se pueden importar fácilmente el idioma y los logotipos de los clientes para el sistema de pesaje con impresora de etiquetas, y los datos de las cuentas de los clientes se pueden exportar en formato CSV.

Materiales prensables

Debido a la gran variedad de materiales que se pueden prensar y encintar, la LT-Master F115 se puede utilizar para una amplia gama de propósitos. Debido a los diferentes momentos de cosecha, la máquina se utiliza durante todo el año. Esto garantiza la mayor eficiencia y utilización. Descripción general de los materiales más comunes:

El ensilado de maíz se produce a partir de toda la planta de maíz y es uno de los forrajes base más importantes para los rumiantes con una alta producción de leche. El ensilado de maíz proporciona una energía especialmente nutritiva en forma de almidón procedente de los granos de maíz triturados y también es muy rico en fibra cruda. De este modo, el ensilado de maíz ofrece los mejores requisitos para lograr una mayor producción de leche o de engorde
. Especialmente a temperaturas superiores a los 15 grados Celsius, pueden producirse pérdidas en la calidad del forraje debido a la elevada actividad de las microbacterias. La altísima compactación durante el proceso de prensado de la LT-Master F115 consigue una durabilidad y una calidad de forraje insuperables.

CCM (mezcla de mazorcas de maíz) es un excelente forraje energético compuesto por el huso y los granos de la mazorca de maíz. Se utiliza para alimentar a los cerdos, al ganado o a otros pequeños rumiantes. El ensilado CCM ofrece la mayor concentración de energía gracias al almidón adicional y presenta una excelente relación calidad-precio en comparación con los forrajes concentrados convencionales.
Al triturar los granos de maíz, el forraje tiene más estructura y, por tanto, puede ser absorbido mejor por el ganado. Las pacas de ensilado CCM son perfectamente manejables gracias a su forma compacta y también son óptimas para la alimentación en cantidades más pequeñas.

Junto con el ensilado de maíz, el ensilado de alfalfa es uno de los componentes básicos más importantes de la alimentación del ganado. Una elevada ingesta de alimentos, así como una eficiencia estructural particularmente buena, contribuyen a una considerable producción de leche del ganado. El cultivo de la alfalfa ofrece una gran seguridad de rendimiento y, además, mejora la calidad del suelo. Sin embargo, su bajo contenido en azúcares hace que sea muy difícil conservar la alfalfa de forma convencional. El procesamiento en pacas redondas mediante una LT-Master F115 favorece significativamente la calidad del ensilado de la alfalfa debido a la rápida exclusión del aire, así como a la eficaz compactación.

Los ensilados de pulpa de remolacha se caracterizan por un contenido energético muy elevado, son muy digeribles y convencen por su palatabilidad. Son un complemento ideal para el ensilado de hierba, ya que tienen un balance de nitrógeno ruminal negativo y, por tanto, equilibran el balance de proteínas en el rumen. Los ensilados de pulpa prensada tienen un contenido muy bajo de ácido láctico y, por tanto, también de ácido total. Una alta compactación, así como un procesamiento limpio cuando todavía está caliente, es inmensamente importante para la calidad del ensilado. Las pacas redondas de la LT-Master F115 también se enfrían más rápido y, por lo tanto, pueden utilizarse para alimentar antes.

Una TMR contiene una mezcla equilibrada de forraje básico y concentrado. El contenido de materia seca y el contenido energético están perfectamente adaptados. Las raciones TM tienen un efecto muy positivo en la producción de leche y la salud animal. Para el almacenamiento de TMR, los ensilados ya fermentados se mezclan y se ensilan de nuevo. La LT-Master F115 permite producir TMR en stock de forma fácil, rápida y económica, es transportable y, por tanto, una solución ideal para el comercio.

Ya sea virutas de aserrado, virutas de madera, lana de madera, mantillo de cortezas, astillas de madera o pellets, etc. Con la LT-Master F115 todos los materiales se pueden empaquetar en pacas compactas. Por un lado, esto facilita el transporte y al mismo tiempo ahorra un costoso espacio de almacenamiento. Las pacas pueden ser transportadas con un tractor, apiladas o también cargadas en un palet. Embalado en una paca, el material permanece seco y limpio.

Los ensilados de plantas enteras de cereales se elaboran principalmente con cebada, trigo o triticale. El cultivo es muy fiable en términos de rendimiento y tiene ventajas en términos de cultivo de plantas. Sin embargo, los cereales solo tienen un contenido de energía muy bajo y son difíciles de ensilar de forma convencional. La compactación óptima y la rápida exclusión del aire facilitan la producción de ensilado de cereales con la LT-Master F115.

El ensilado de hierba es el forraje base más importante para los rumiantes. El forraje está compuesto de forma óptima por hierbas dulces, hierbas y trébol.
Las hierbas con alto contenido en azúcares garantizan un buen proceso de fermentación. Con la LT-Master F115 también se puede procesar de forma óptima la hierba con un mayor contenido de fibra cruda gracias a la alta densidad de prensado.

Un problema cada vez más grave es el almacenamiento de residuos y desechos. Algunos materiales se preparan para su posterior procesamiento y se utilizan como combustibles de sustitución. El problema de almacenamiento y transporte asociado puede resolverse de forma fácil y rápida con la LT-Master F115. Las pacas prensadas se pueden transportar ahorrando espacio y son óptimas para el almacenamiento temporal. En principio, los residuos sólidos como el plástico, los residuos domésticos, el material flocado de alfombras o incluso el compost pueden transformarse en pacas redondas.

La planta de cáñamo comercial se caracteriza por un contenido muy alto de CBD y se utiliza principalmente en la industria farmacéutica y cosmética.

Forraje para animales silvestres, residuos vegetales, caña de azúcar, maíz en grano triturado, estiércol de caballo, orujo de manzana, paja, etc.

Construcción y preparación

Uno de los aspectos más destacados de la LT-Master F115 es su breve tiempo de preparación, de unos tres minutos. Esto es especialmente importante en el uso profesional de los contratistas, que a veces cambian de lugarvarias veces al día. La construcción de la máquina funciona de forma completamente hidráulica. La LT-Master F115 está lista para su uso en pocos pasos.

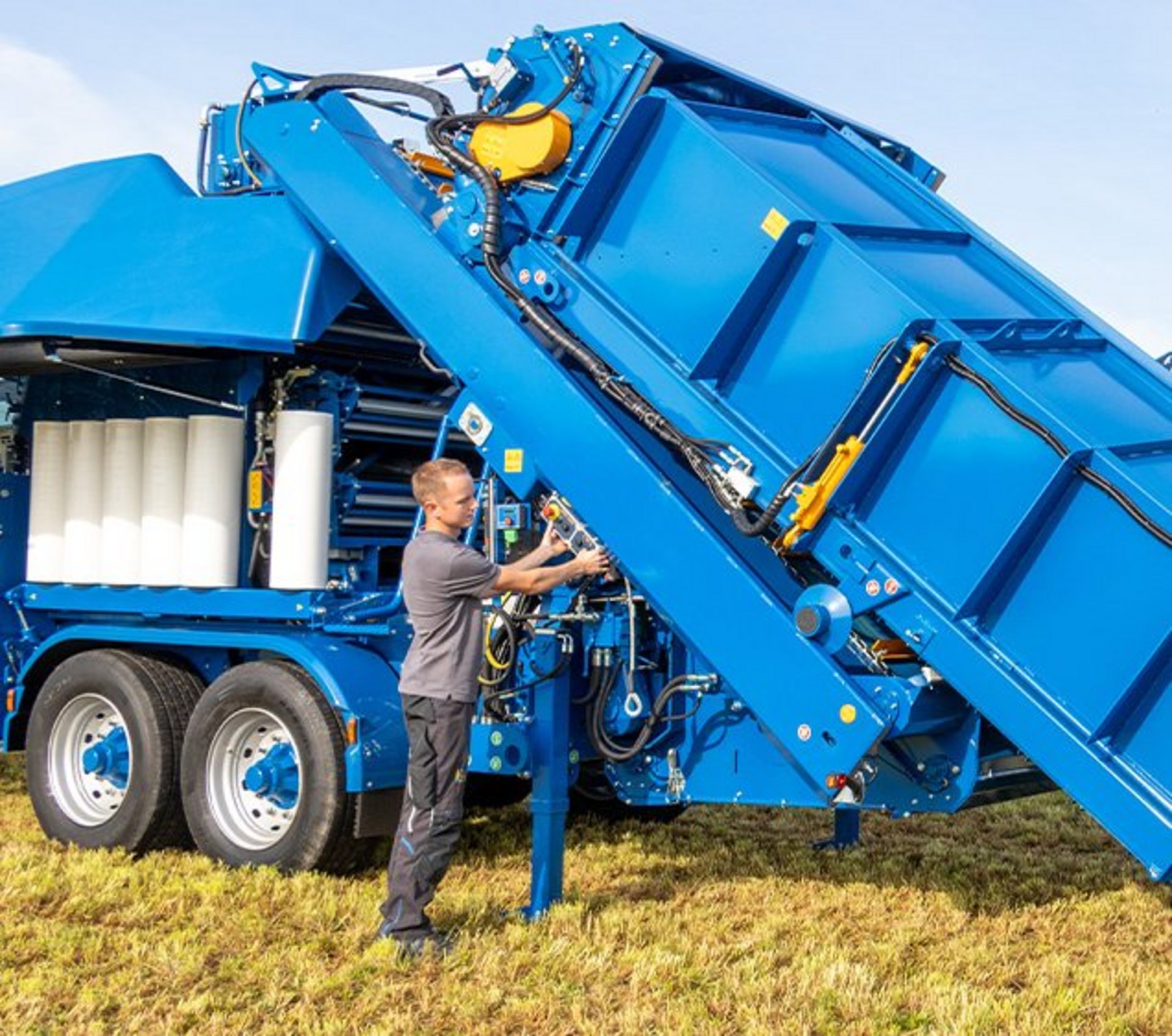

Preparativos de la máquina

Las tareas adicionales que consumen tiempo también pueden realizarse de forma rápida y sencilla gracias a las soluciones detalladas optimizadas:

  • La lámina encintadora se puede cambiar en un momento gracias al cierre rápido.
  • El cambio entre la red y la lámina de revestimiento puede realizarse en unos pocos pasos.
  • Con el control de programa "PROFI" y el terminal manual PROFI plus L, la máquina puede ajustarse de forma óptima al material. Una ventaja absoluta: La nueva interfaz gráfica e intuitiva del control
  • La grasa (8 l) y el aceite (16 l) pueden rellenarse fácilmente en el sistema de lubricación centralizada.

Equipamiento básico

Con homologación de tipo UE para velocidades de hasta 80 km/h

La LT-Master F115 está equipado de serie con un atado doble combinado. De este modo, se pueden insertar dos rollos de red o dos rollos de lámina al mismo tiempo o de forma combinada.

Anchura de trabajo 3,50 m

¡Siempre la dosis correcta! Con este ajuste, las pacas redondas pueden ajustarse de forma óptima a la cantidad de forraje necesaria. El tamaño de paca puede variar continuamente de 0,60 a 1,15 metros.

Solo para atado con lámina

El sistema de cámaras equipado con cuatro cámaras de infrarrojos ofrece una visión perfecta de todo el proceso de trabajo y de todo el entorno de la máquina, tanto de día como de noche.

Las cuatro cámaras están colocadas de tal manera que se tiene una visión general de la cámara desde arriba, del transportador escarpado, de la mesa encintadora y del lado trasero de la máquina (a la derecha en el sentido de la marcha).

Para conseguir una alta compactación del material y unas pacas perfectamente prensadas, es fundamental que el contenido de seco y humedad del material sea el adecuado. Para materiales muy secos, se puede añadir agua directamente en la cámara con la inyección de agua.<br/>

Está compuesta por la válvula magnética, las mangueras y boquillas ajustables.

El transmisor portátil compacto funciona por radio e inicia el depósito de la paca terminada. Gracias a su manejabilidad, el usuario puede llevar siempre consigo el transmisor e iniciar el proceso de depósito.

Todos los procesos de trabajo se realizan de manera totalmente automática

Info & Contacto

Datos técnicos (equipamiento básico)

Peso:14.800 kg
Longitud:11.850 mm
Anchura:2.550 mm
Altura:4.000 mm
Diámetro de paca:

De 0,60 a 1,15 m



Consumo de potencia del vehículo tractor

Consumo de aceite con lanza basculante:10 l con 200 bar
Consumo de potencia:90 kW como mínimo

Conexiones necesarias

Conexiones para el funcionamiento

Conexión del eje de transmisión: Velocidad: 740 -1000 | 1 3/8“ Z6 o 1 3/8“ Z21
1 aparato de control de doble efecto y 1 aparato de control sencillo para la lanza basculante
La alimentación eléctrica de la máquina se realiza a través de la toma ISOBUS o del arnés de cableado suministrado.

Conexión para el motor eléctrico: 400 V/50 Hz, CEE 125 A 740 rpm, clase de protección IP55



Conexiones de freno

Conexiones para el sistema de freno neumático de conducto doble, o bien:
Conexiones para el sistema de freno hidráulico de 2 conductos


Conexiones de transporte

Un enchufe de 7 polos para todo el sistema de luces, con excepción de los faros de trabajo
Adaptador para camión: 24 V | 7 polos | 15 polos (opcional)
ABS



Equipamiento adicional

El accionamiento se realiza a través de un eje de transmisión lo que permite también el empleo del tractor en cualquier momento. El motor funciona de forma muy silenciosa y los costes de funcionamiento se mantienen bajos en comparación con un tractor con precios de combustible elevados. De este modo, no solo se ahorra espacio, sino también se evitan los gases de escape, lo que permite el funcionamiento en naves. Sin embargo, la cubierta permite utilizar el accionamiento eléctrico también en el exterior sin problemas (rango de temperatura: -15 hasta +60 °C). Los costes de mantenimiento son muy bajos y la base con bridas para carretilla elevadora facilita el transporte del accionamiento eléctrico. El accionamiento eléctrico dispone de un arranque suave. Esto reduce enormemente los picos de tensión iniciales y el par de arranque. Esto también ahorra electricidad y protege el accionamiento, los ejes y los engranajes.

Potencia: 90 kW Tensión: 400 V Frecuencia: 50 Hz
Clase de protección: IP 55Consumo de corriente: 125 A máx.Accionamiento: 740 rpm
Peso: 2.970 kg Longitud x anchura x altura: 1.773 x 1.323 x 1.652 mmCEE 125A

Está compuesto por mesa de pesaje, terminal de pesaje e impresora de etiquetas con logotipo de GÖWEIL o logotipo del cliente



Las cuatro células de pesaje están directamente integradas en la mesa encintadora. La pantalla está montada en el panel de conmutación. El proceso de pesaje de las pacas encintadas se realiza de forma automática, por lo que no hay ningún retraso en el proceso de trabajo. Las pacas pueden pesarse individualmente o evaluarse como un lote completo. Las distintas opciones se pueden configurar muy fácilmente a través del terminal manual. La impresora de etiquetas muestra información como el peso de la paca, la fecha, la hora y un logotipo importado. Si no se necesitan etiquetas, esta función se puede desactivar en el terminal manual. Las etiquetas adhesivas y la cinta de rotulación están disponibles en el mercado y pueden adquirirse en tiendas especializadas. El sistema de pesaje puede reequiparse en las máquinas existentes.

Está compuesto por mesa de pesaje, terminal de pesaje e impresora de etiquetas con logotipo de GÖWEIL o logotipo del cliente



Las cuatro células de pesaje están directamente integradas en la mesa encintadora. La pantalla está montada en el panel de conmutación. El proceso de pesaje de las pacas encintadas se realiza de forma automática, por lo que no hay ningún retraso en el proceso de trabajo. Las pacas pueden pesarse individualmente o evaluarse como un lote completo. Las distintas opciones se pueden configurar muy fácilmente a través del terminal manual. La impresora de etiquetas muestra información como el peso de la paca, la fecha, la hora y un logotipo importado. Si no se necesitan etiquetas, esta función se puede desactivar en el terminal manual. Las etiquetas adhesivas y la cinta de rotulación están disponibles en el mercado y pueden adquirirse en tiendas especializadas. El sistema de pesaje puede reequiparse en las máquinas existentes.

El enderezador de pacas integrado en la rampa de depósito de pacas permite depositar la paca de forma suave a la izquierda o derecha. Si está desactivado, la paca sale por defecto hacia delante. El almacenamiento frontal permite una extracción más rápida y suave.

Para conseguir un buen resultado de ensilado, algunos factores son muy decisivos:

  • La aptitud del material para el ensilado
  • Cumplimiento de las normas de ensilado (momento de cosecha y marchitamiento, longitud de corte, fuerza de la cadena de ensilado, compactación y exclusión de aire),
  • así como las condiciones climáticas

Si todos los factores no coinciden perfectamente (por ejemplo, debido a periodos de mal tiempo), los aditivos de ensilado pretenden ayudar a mejorar significativamente el resultado del ensilado evitando procesos de fermentación y recalentamiento defectuosos.

Una bomba autocebante con filtro y caudalímetro electrónico inyecta el aditivo de ensilado directamente en la cámara a través de dos boquillas de acero inoxidable. De este modo, el aditivo de ensilado se distribuye de forma óptima en el forraje de la paca redonda. La unidad de dosificación es adecuada para las bacterias del ácido láctico, así como para los ácidos ligeramente corrosivos.

Indicación: tanque no incluido en el volumen de suministro.
Atención: Después de su uso, la dosificación de aditivo de ensilado debe aclararse diariamente con agua.

Volumen de suministro:

  • Unidad de mando Dosistar
  • Bomba con filtro
  • Medición electrónica de caudal
  • Diferentes boquillas
  • Manguera de aspiración para depósitos externos

El depósito de acero inoxidable de 450 litros está montado directamente en la máquina y garantiza un vaciado sin residuos.

De 12 V a 24 V

Consiste en un cable en espiral de 15 polos a 13 polos y 2 de 7 polos a 13 polos

Hay disponible una gran selección de variantes de argolla de tracción

Todas las variantes de argolla de tracción

Equipamientos específicos del país

SIN homologación de tipo UE

FAQ

Preguntas frecuentes

No solo el maíz, sino también la CCM (mezcla de mazorcas de maíz), la alfalfa, el cáñamo, la pulpa de remolacha azucarera, los cereales, el forraje compuesto y muchos otros materiales pueden procesarse en pacas redondas perfectamente prensadas y encintadas con la LT-Master.

El peso varía en función del tamaño de paca y del contenido de materia seca del material.

El vehículo tractor debe estar equipado con al menos 120 CV (90 kW) y requiere las siguientes conexiones:
1. 1 aparato de control de doble efecto y 1 aparato de control sencillo para la lanza basculante.
2. Para la alimentación eléctrica se la máquina, se utiliza el arnés de cableado suministrado.
3. Enchufe de 7 polos para todo el sistema de luces, con excepción de los faros de trabajo.
4. Conexión para el motor eléctrico: 400 V/50 Hz, CEE 125 A 740 rpm, clase de protección IP55

Consumo de aceite con lanza basculante: 10 l con 200 bar

El número de pacas que se pueden producir en una hora depende del material.
