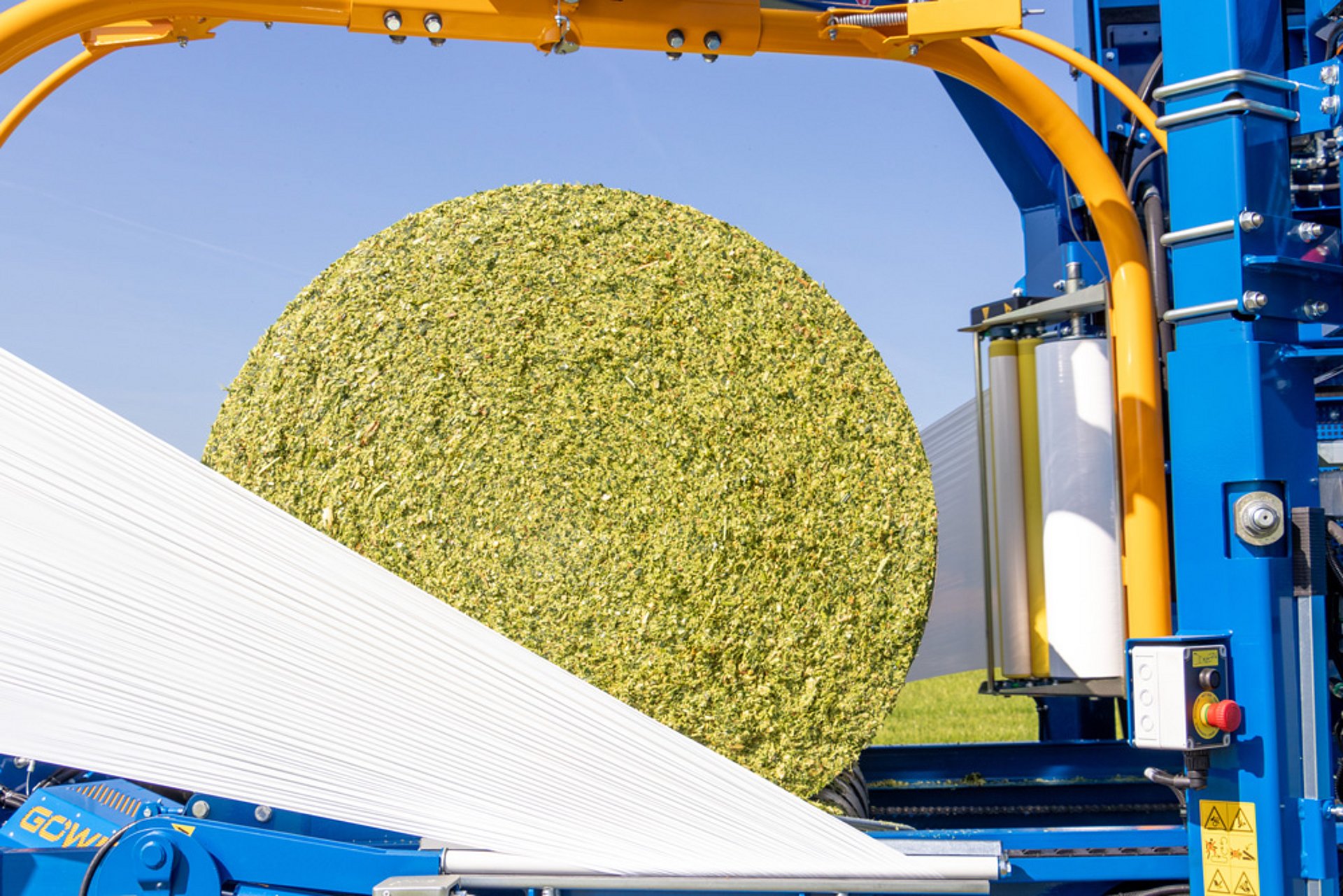

Prensado de maíz con la rotoempacadora variable
VARIO-Master V140 | Prensadora y encintadora

La VARIO-Master V140 puede procesar numerosos materiales, tales como maíz, CCM, alfalfa, pulpa de remolacha azucarera, cereales, piensos compuestos, cáñamo y muchos más, formando pacas redondas perfectamente prensadas. La cámara variable permite conseguir pacas altamente compactadas con un diámetro de 80 a 140 cm. El proceso de trabajo ininterrumpido asegura la máxima compactación y la exclusión rápida del aire.

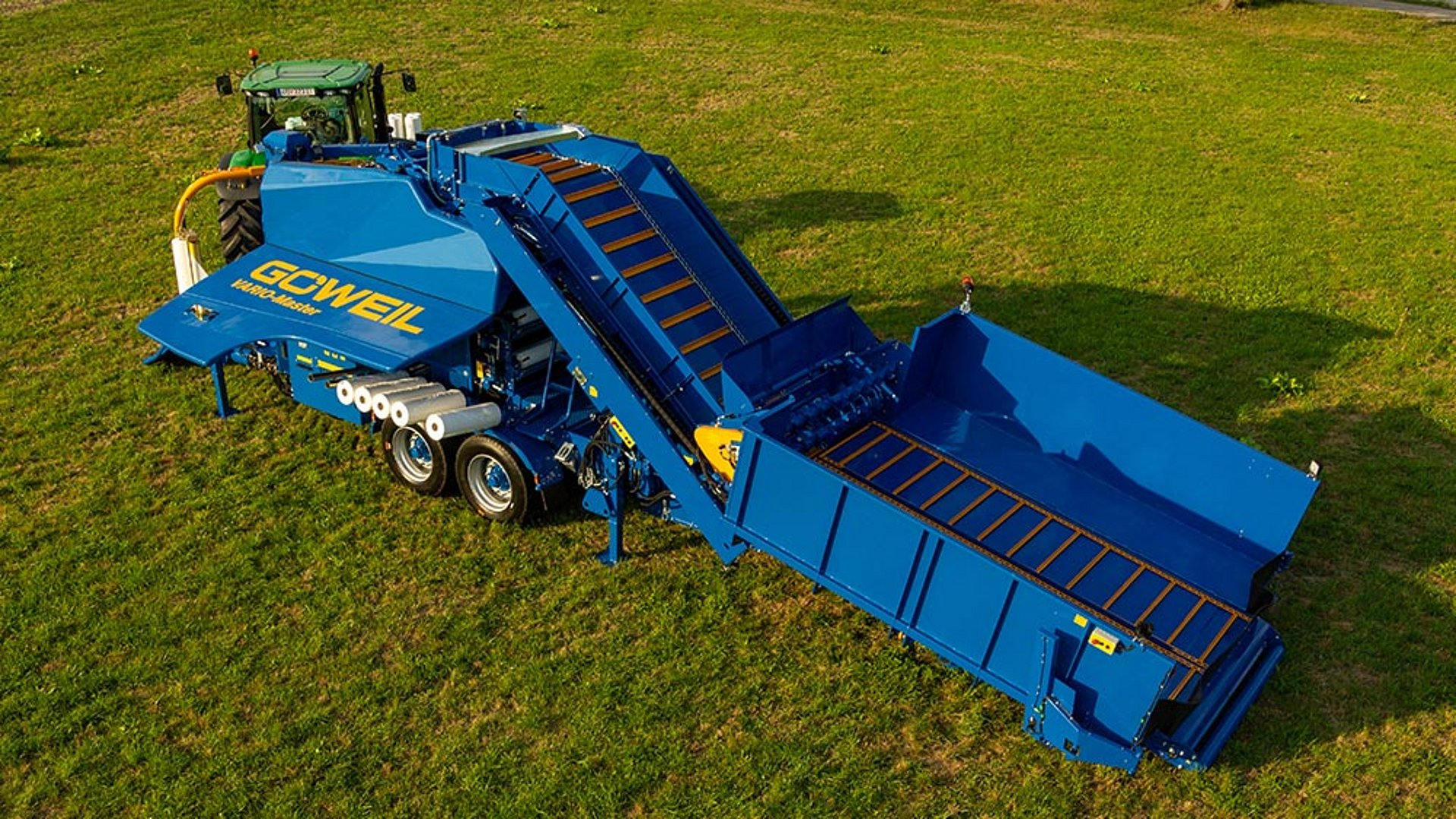

    Aspectos destacados generales de la VARIO-Master V140

    Desde el transportador escarpado, el material cae a la cámara.
    Rápida y ágil

    La máquina puede virar hacia fuera la lanza basculante en ambos lados hasta 30°. De este modo, el radio de giro es mínimo y el accionamiento es posible por ambos lados.

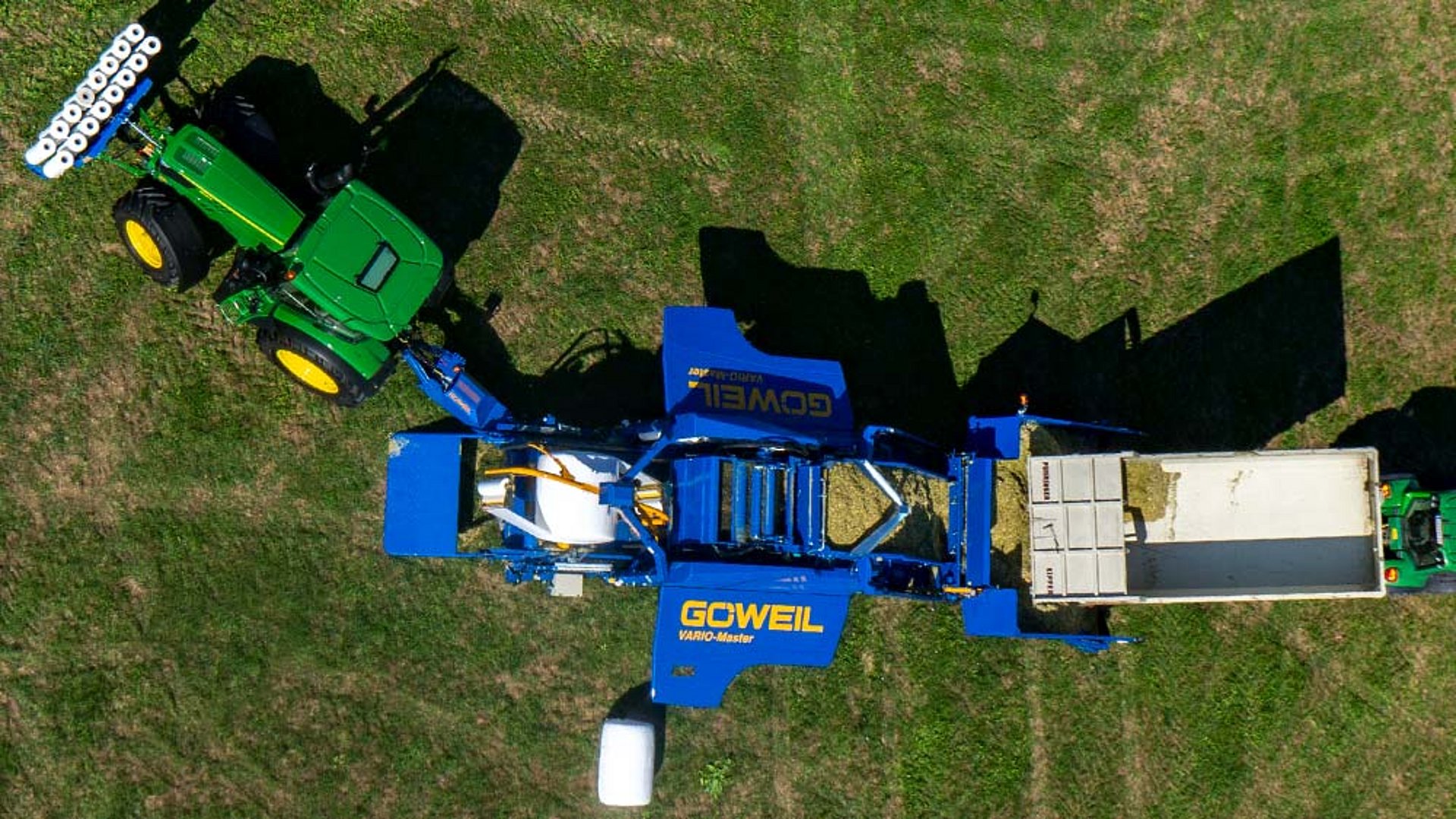

    La VARIO-Master V140 se posiciona en el campo.
    Sofisticado sistema de freno

    Un sistema de freno neumático de conducto doble se incluye de serie.

    Desplegar los pies de soporte

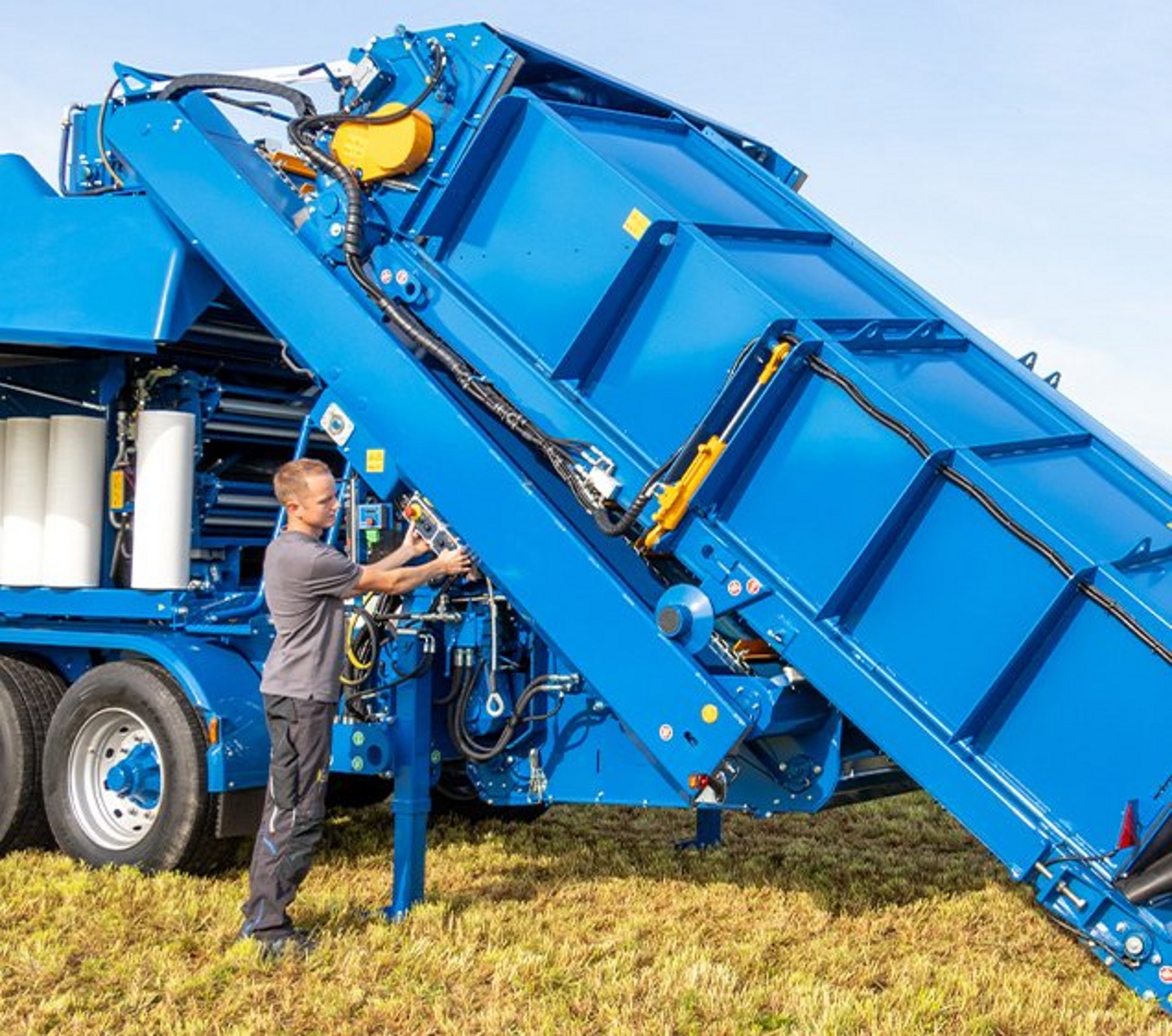

    Construcción de la máquina

    ¡Una ventaja absoluta! La máquina está lista para su uso en unos tres minutos.

    Comprobar el suministro de grasa a la máquina
    Una buena lubricación

    El sistema de lubricación centralizada suministra continuamente grasa o aceite a los puntos de alojamiento más importantes. Por tanto, se garantiza una vida útil muy larga y un desgaste muy reducido.

    La LT Master en acción.
    Siempre suficiente material preparado

    Gracias al depósito de láminas abatible hidráulicamente con capacidad de hasta 18 rollos, la VARIO-Master V140 también está preparada perfectamente para largos días de trabajo.

    Gracias al mecanismo de traslación de 80 km/h, la LT-Master F115 llega rápidamente a todos los lugares de empleo.

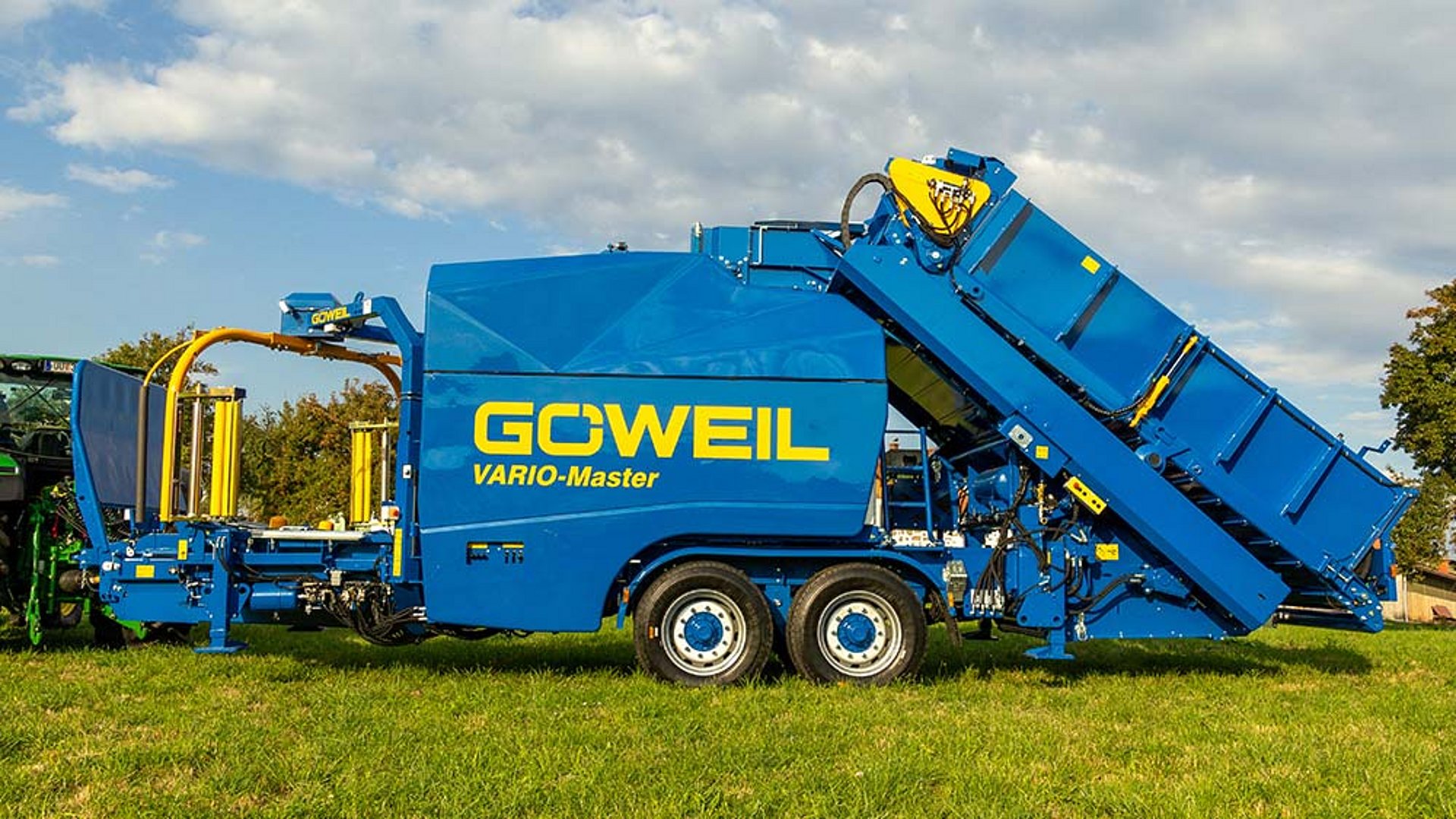

    Ningún camino es demasiado lejos

    El mecanismo de traslación de 80 km/h permite llegar rápidamente a todos los lugares de trabajo, ya sea en tractor o en camión. La VARIO-Master V140 dispone de una homologación de tipo UE.

    Faros de trabajo LED
    Faros de trabajo LED

    El faro de trabajo LED dota a la VARIO-Master V140 de la mejor iluminación incluso por la noche.

    Puntos destacados alimentación y dosificación

    Reducida altura constructiva

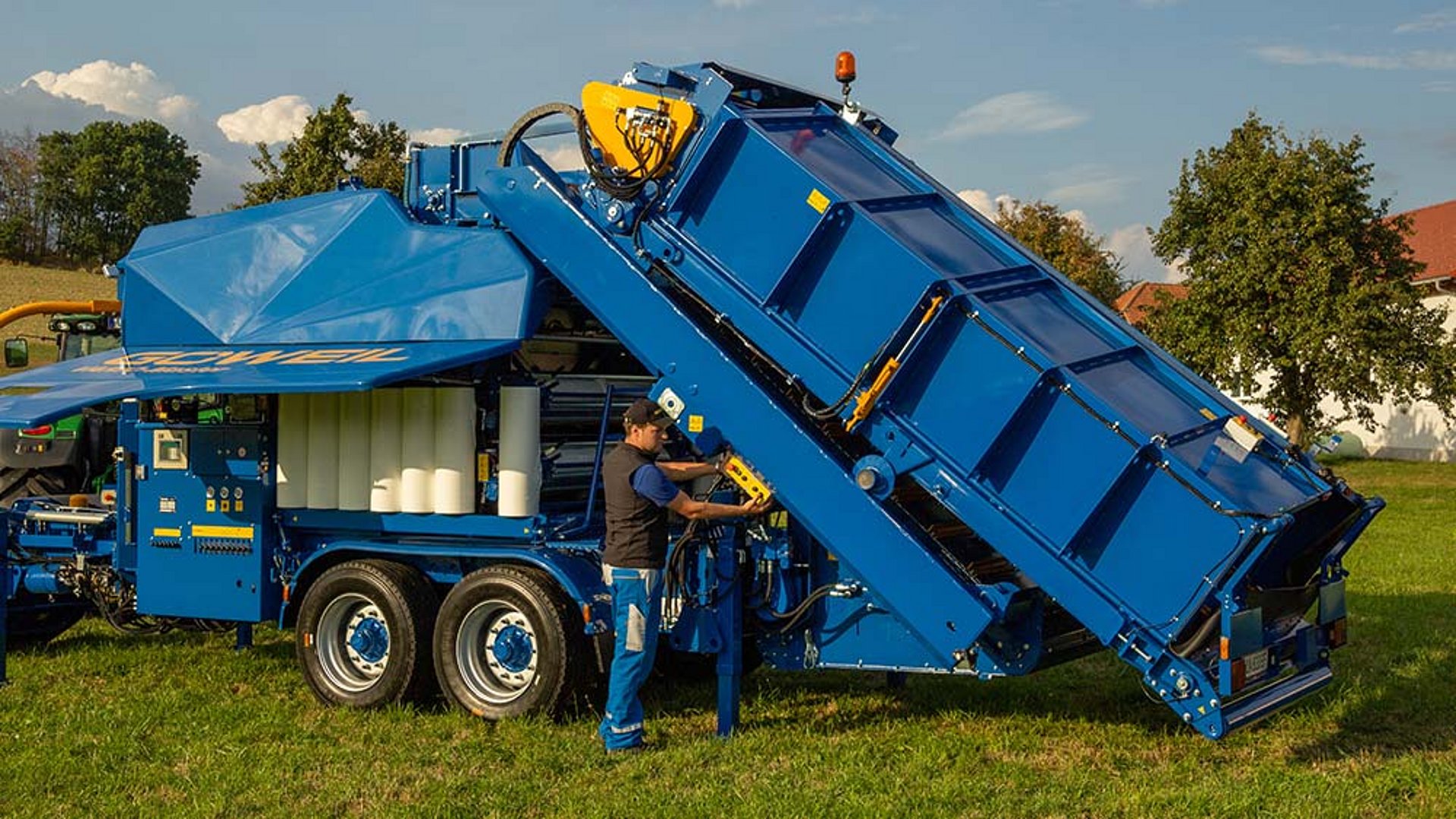

    Sea con un volquete, un carro de empuje o un camión o con carga directa: el alimentador de 3,50 metros de ancho se puede llenar de manera sencilla gracias a su construcción de altura reducida.






    Dispositivo dosificador

    La velocidad del fondo de fricción se adapta al volumen de material y se regula automáticamente.






    Alimentador de gran capacidad



    El alimentador con un volumen de aproximadamente 13 m³ asegura una amplia reserva de material. De esta manera se evitan paradas de la VARIO-Master durante la carga.

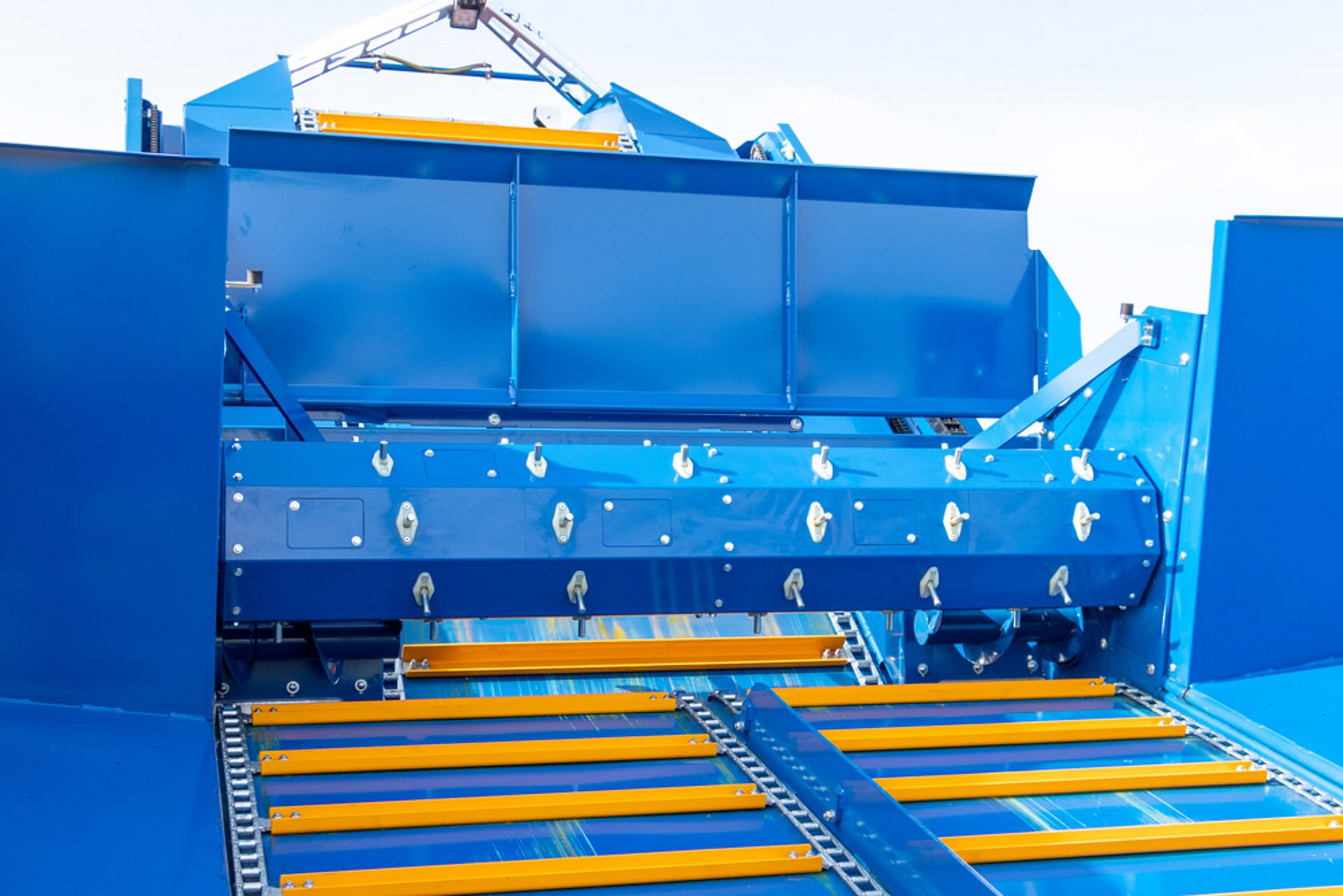

    Rodillos dosificadores y roscas de alimentación

    Los rodillos dotados de un perfil continuo aseguran siempre la distribución óptima del material en el transportador escarpado.






    Cadenas del fondo de fricción

    Las cadenas galvanizadas y forjadas en estampa del fondo de fricción en el transportador escarpado y en el alimentador son prácticamente indesgastables.






    Puntos destacados prensa

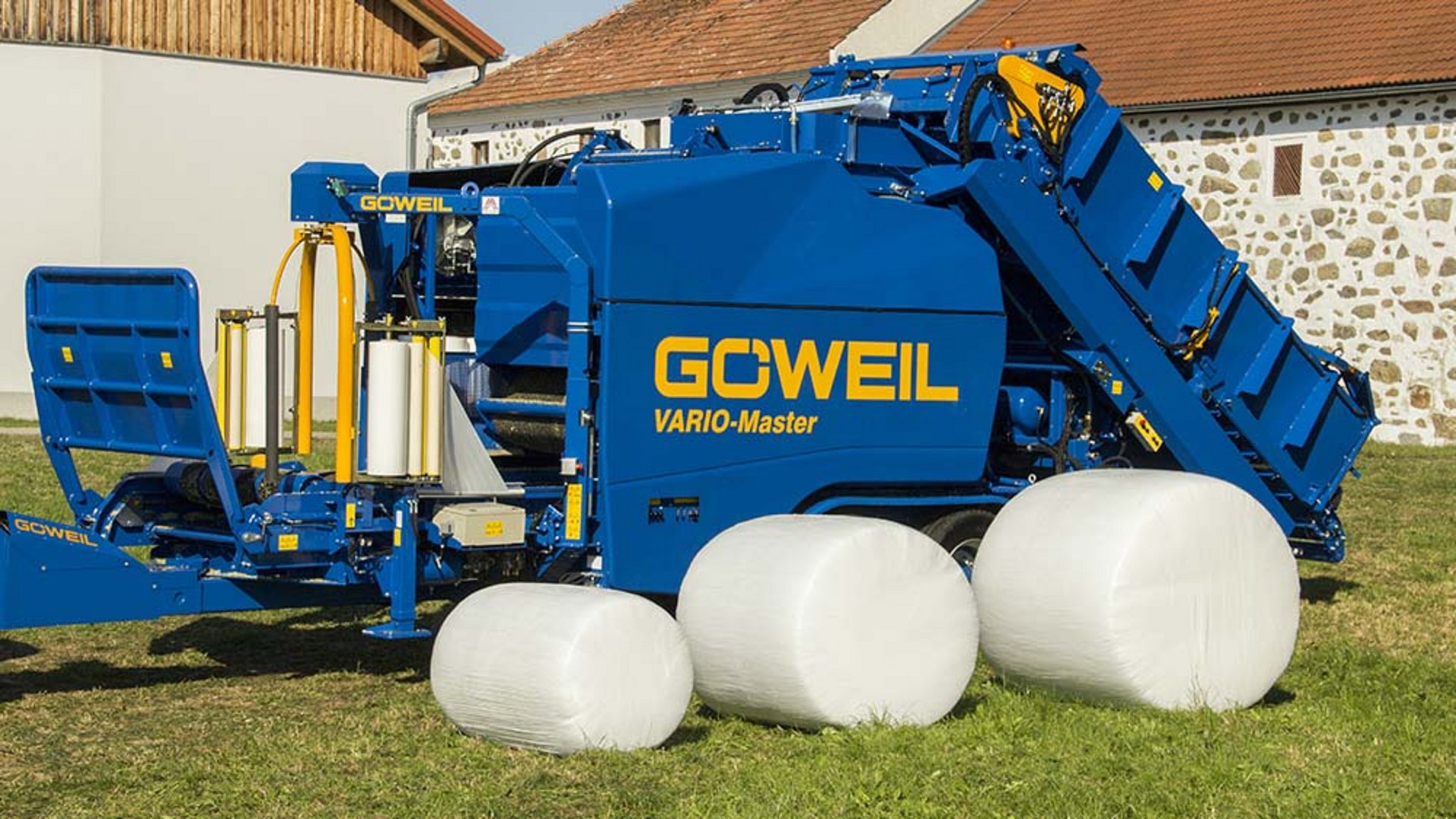

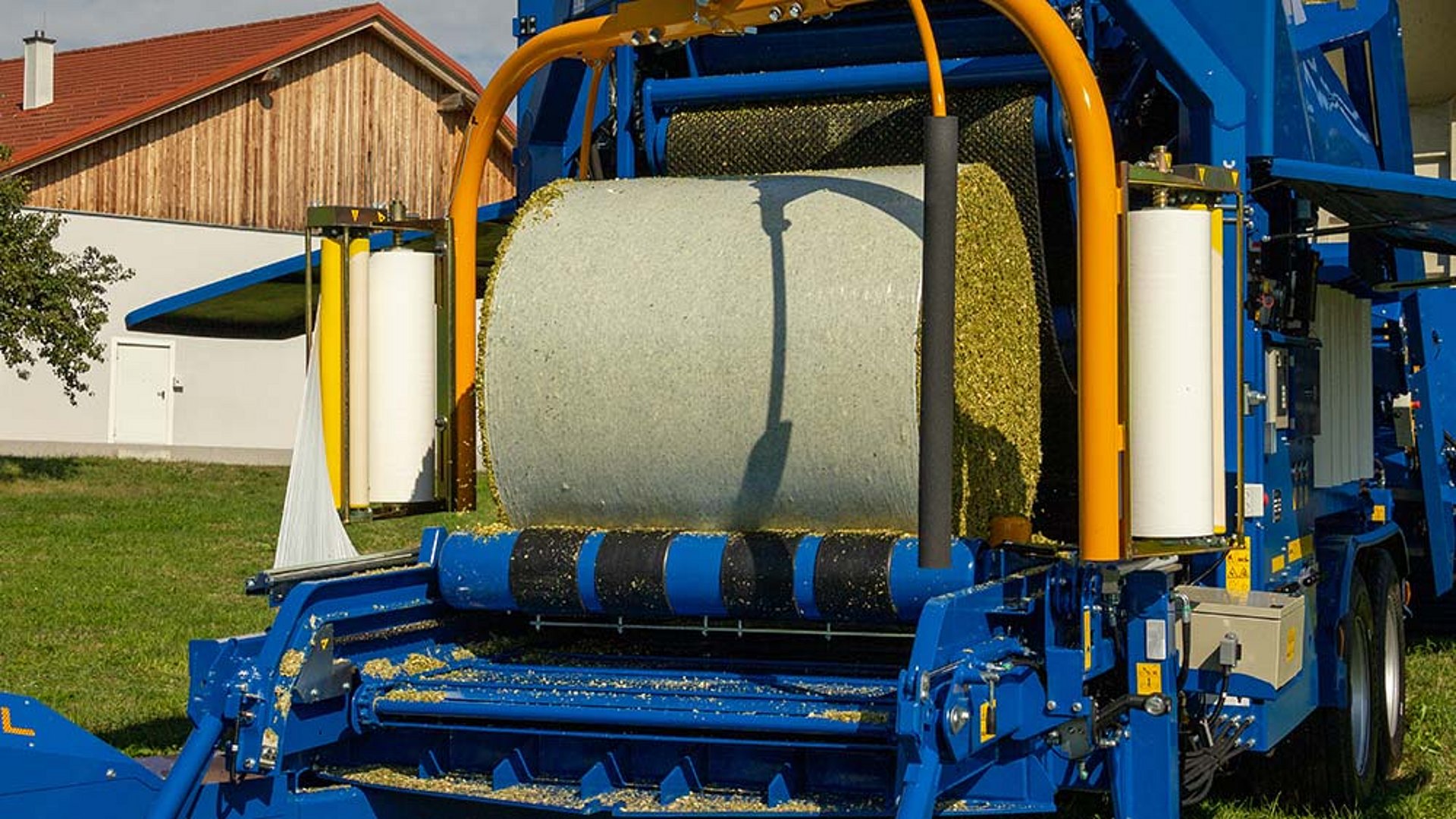

    Cámara variable

    El diámetro de la paca y la densidad de prensado se ajustan en el terminal. El rango de diámetros es de 0,80 a 1,4 metro.






    Red o lámina

    Para conservar perfectamente una paca se necesita un sistema de atado eficiente. La VARIO-Master está equipada de serie con un atado doble combinado para red y lámina






    Alta densidad de prensado

    Dos cintas sinfín aseguran en permanencia una compactación elevada del material.






    Accionamiento hidráulico de la cámara

    A través del accionamiento hidráulico se puede adaptar la velocidad de la cámara al material.






    Cinta de retorno

    Las pérdidas se reducen a cero gracias a la cinta de retorno que transcurre debajo de toda la máquina, recoge fragmentos perdidos y los devuelve al transportador escarpado, evitando su ensuciamiento.






    Larga vida útil

    Los cojinetes ampliamente dimensionados, así como el sistema de lubricación perfectamente adaptado garantizan una larga vida útil de la prensa.






    Inyección de agua

    Para añadir agua en el prensado de materiales secos.

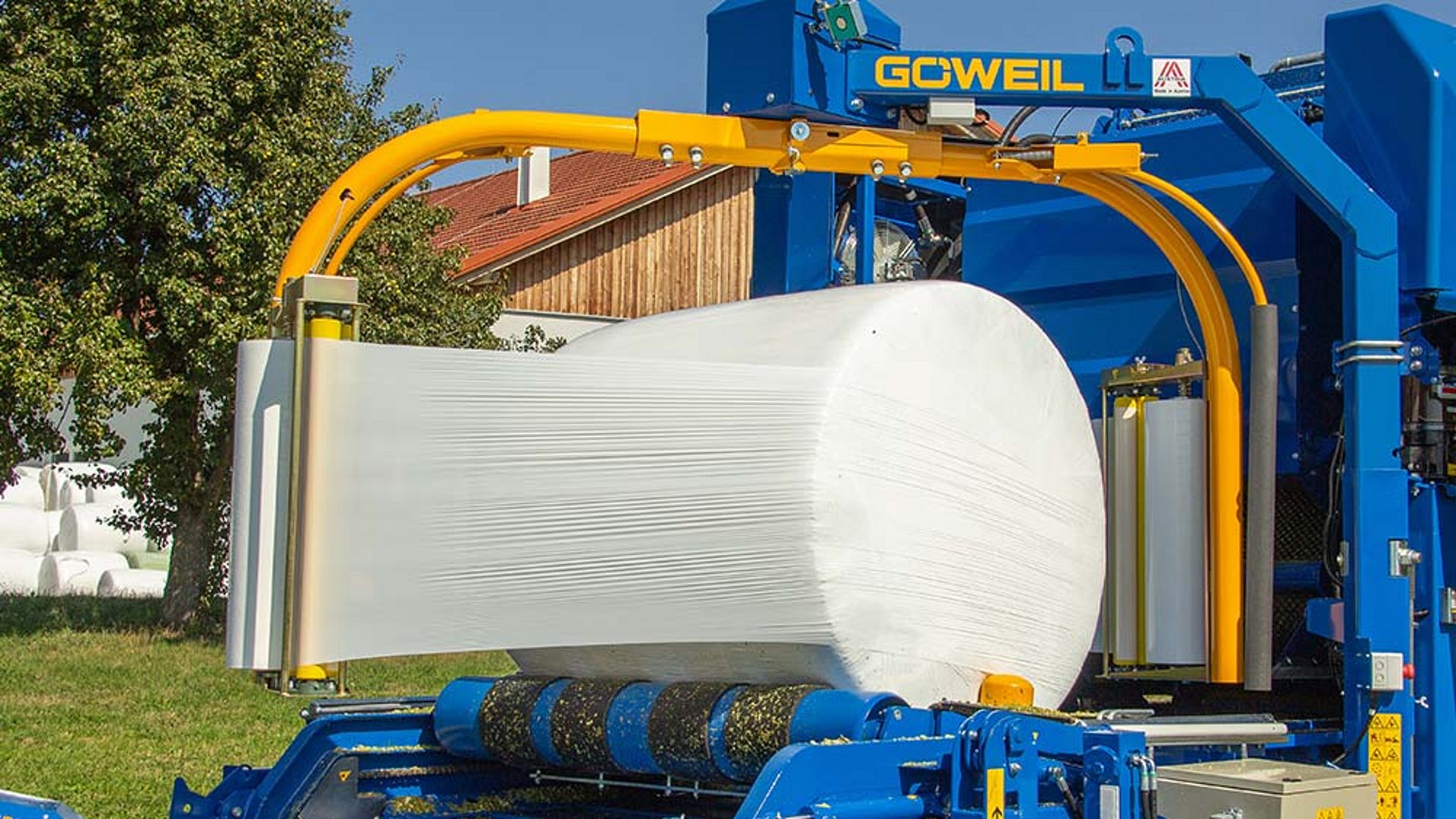

    Aspectos destacados de la encintadora

    Mesa encintadora móvil

    La mesa encintadora se desplaza por debajo de la cámara y recoge la paca directamente, con rapidez y suavidad.


    Doble brazo encintador

    Gracias al doble brazo encintador con 2 preestiradores de lámina de 750 mm, la encintadora siempre va un paso por delante. Más pacas por rollo de lámina son el resultado de los rodillos de plástico patentados.


    Dispositivo de corte de lámina

    La cuchilla de corte de acero inoxidable garantiza un corte preciso de la lámina. La posición flotante de serie del dispositivo de corte de lámina garantiza un fácil desprendimiento de la lámina, lo que significa que no quedan restos atrapados.


    Rampa de depósito de pacas

    La rampa de depósito de pacas, que se pliega hidráulicamente, garantiza un depósito cuidadoso de las mismas.


    Control de la lámina y funcionamiento con una lámina

    Cuando una lámina se termina o se rompe, la velocidad de avance de la mesa encintadora se reduce para que se garantice de nuevo un solapamiento del 50 %.
    Esto permite terminar la paca sin interrupción. Al final o en caso de desgarro de las dos láminas, el control de la lámina desconecta el proceso de encintado.

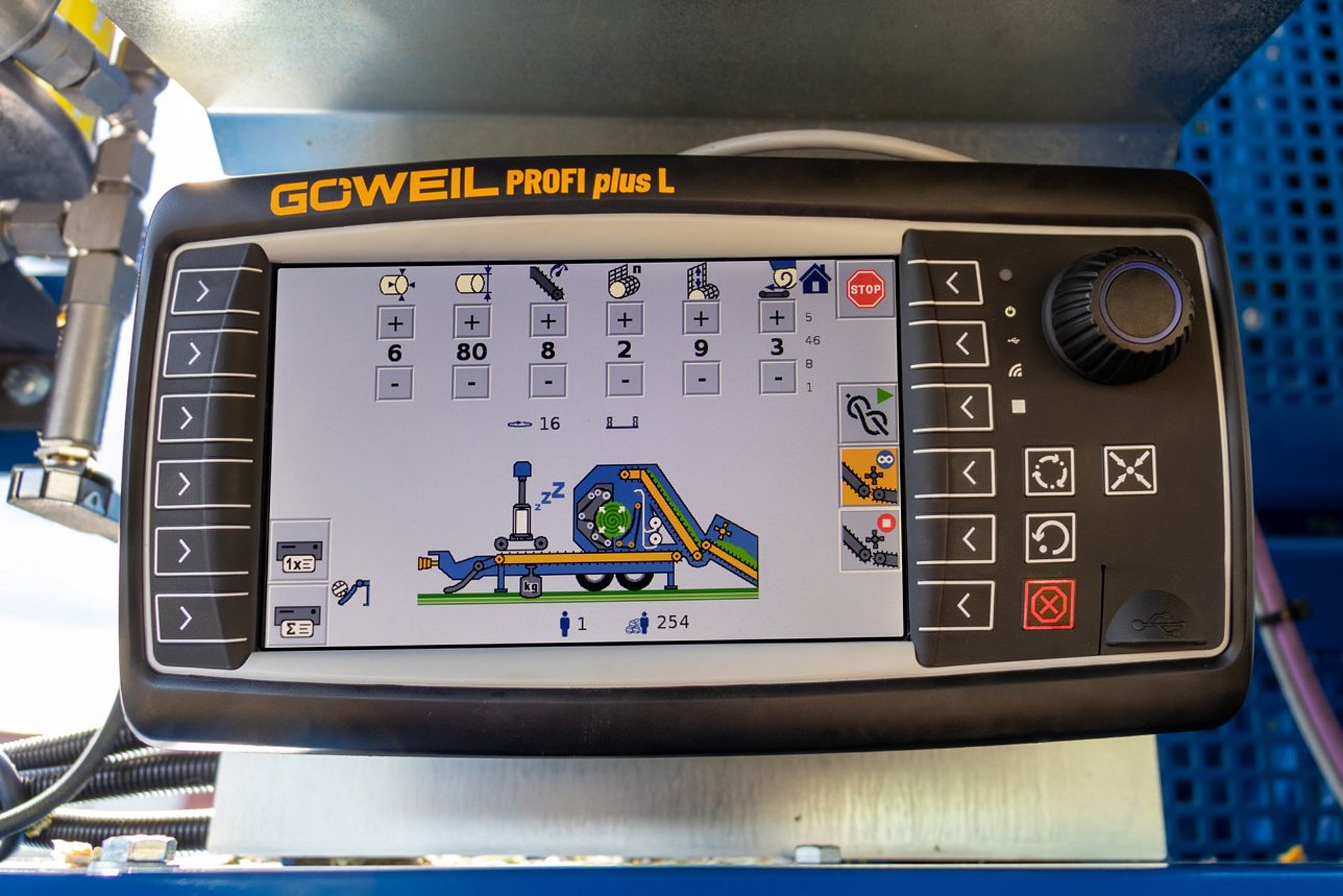

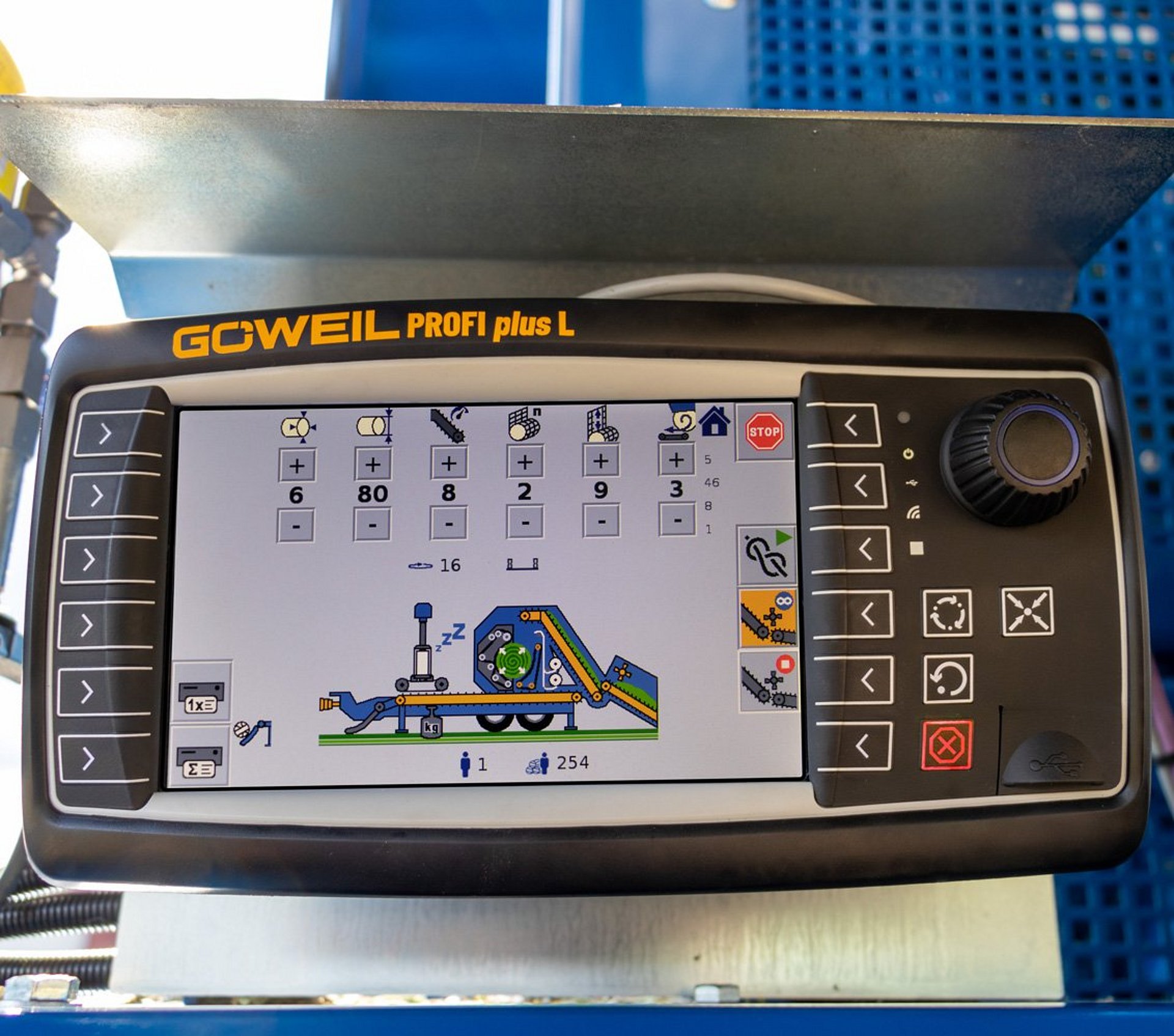

    Steuerung

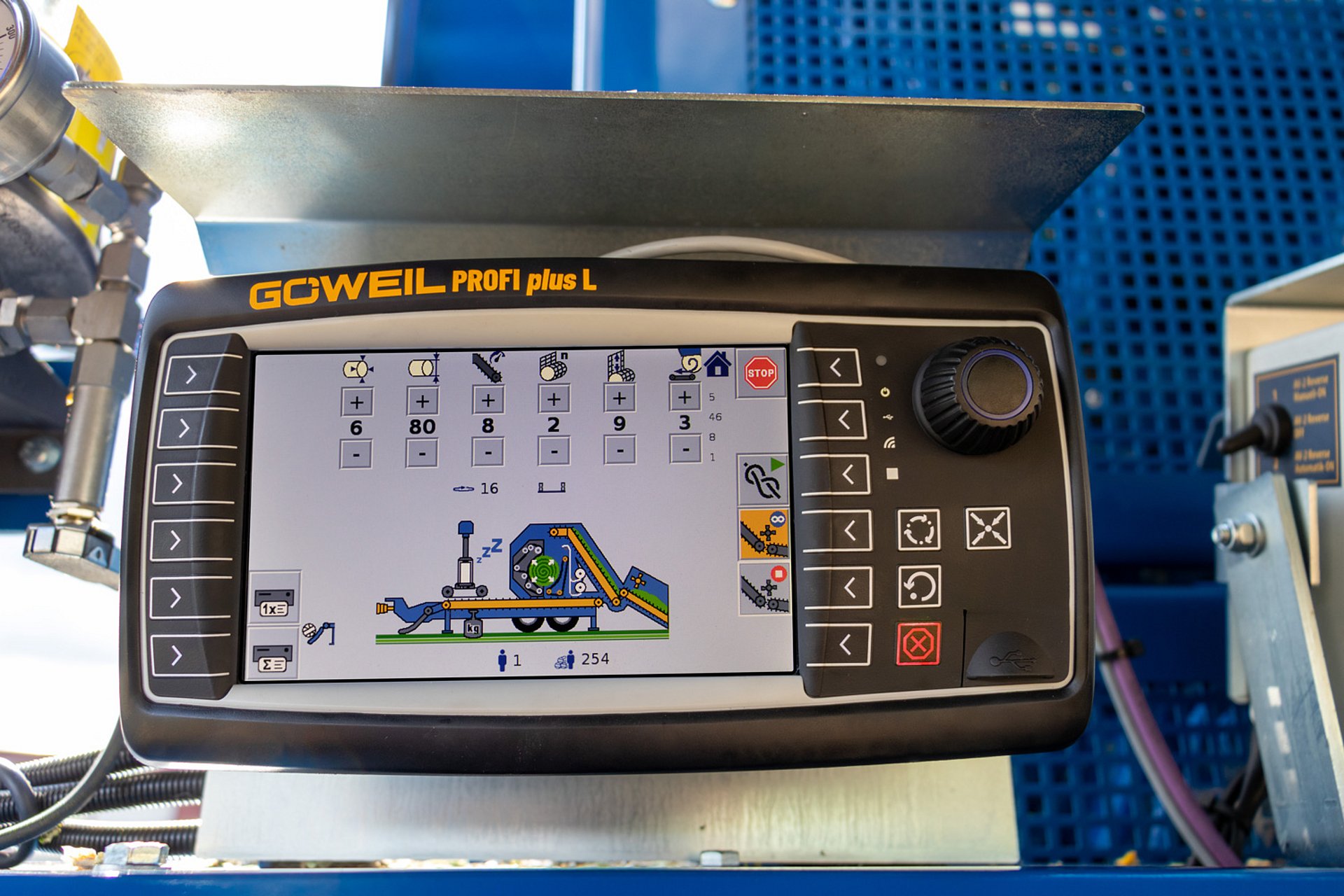

    Programmsteuerung PROFI mit Terminal PROFI plus

    Die Bedienung der VARIO-Master V140 erfolgt mit dem Terminal PROFI plus L. Die Benutzeroberfläche ist intuitiv aufgebaut und ermöglicht eine einfache Bedienung der Maschine. Über das Display werden der gesamte Arbeitsprozess und auch die Maschineneinstellungen dargestellt. Über den USB-Port des Terminals können Sprache und Kundenlogos für das Wiegesystem mit Etikettendrucker einfach importiert sowie Kundenkontodaten in CSV-Form exportiert werden.

    Pressbare Materialien

    Aufgrund der großen Vielfalt an press- und wickelbaren Materialien kann die VARIO-Master V140 für verschiedenste Zwecke eingesetzt werden. Durch die unterschiedlichen Erntezeitpunkte ist die Maschine somit das ganze Jahr über ausgelastet. Dies garantiert höchste Effizienz und Auslastung. Die gängigsten Materialien im Überblick:

    El ensilado de maíz se produce a partir de toda la planta de maíz y es uno de los forrajes base más importantes para los rumiantes con una alta producción de leche. El ensilado de maíz proporciona una energía especialmente nutritiva en forma de almidón procedente de los granos de maíz triturados y también es muy rico en fibra cruda. De este modo, el ensilado de maíz ofrece los mejores requisitos para lograr una mayor producción de leche o de engorde. Especialmente a temperaturas superiores a los 15 grados Celsius, pueden producirse pérdidas en la calidad del forraje debido a la elevada actividad de las microbacterias. La altísima compactación durante el proceso de prensado de la  VARIO-Master V140 consigue una durabilidad y una calidad de forraje insuperables.

    CCM (mezcla de mazorcas de maíz) es un excelente forraje energético compuesto por el huso y los granos de la mazorca de maíz. Se utiliza para alimentar a los cerdos, al ganado o a otros pequeños rumiantes. El ensilado CCM ofrece la mayor concentración de energía gracias al almidón adicional y presenta una excelente relación calidad-precio en comparación con los forrajes concentrados convencionales. Al triturar los granos de maíz, el forraje tiene más estructura y, por tanto, puede ser absorbido mejor por el ganado. Las pacas de ensilado CCM son perfectamente manejables gracias a su forma compacta y también son óptimas para la alimentación en cantidades más pequeñas.

    Junto con el ensilado de maíz, el ensilado de alfalfa es uno de los componentes básicos más importantes de la alimentación del ganado. Una elevada ingesta de alimentos, así como una eficiencia estructural particularmente buena, contribuyen a una considerable producción de leche del ganado. El cultivo de la alfalfa ofrece una gran seguridad de rendimiento y, además, mejora la calidad del suelo. Sin embargo, su bajo contenido en azúcares hace que sea muy difícil conservar la alfalfa de forma convencional. El procesamiento en pacas redondas mediante una  VARIO-Master V140 favorece significativamente la calidad del ensilado de la alfalfa debido a la rápida exclusión del aire, así como a la eficaz compactación.

    Los ensilados de pulpa de remolacha se caracterizan por un contenido energético muy elevado, son muy digeribles y convencen por su palatabilidad. Son un complemento ideal para el ensilado de hierba, ya que tienen un balance de nitrógeno ruminal negativo y, por tanto, equilibran el balance de proteínas en el rumen. Los ensilados de pulpa prensada tienen un contenido muy bajo de ácido láctico y, por tanto, también de ácido total. Una alta compactación, así como un procesamiento limpio cuando todavía está caliente, es inmensamente importante para la calidad del ensilado. Las pacas redondas de la VARIO-Master V140 también se enfrían más rápido y, por lo tanto, pueden utilizarse para alimentar antes.

    Una TMR contiene una mezcla equilibrada de forraje básico y concentrado. El contenido de materia seca y el contenido energético están perfectamente adaptados. Las raciones TM tienen un efecto muy positivo en la producción de leche y la salud animal. Para el almacenamiento de TMR, los ensilados ya fermentados se mezclan y se ensilan de nuevo. La VARIO-Master V140 permite producir TMR en stock de forma fácil, rápida y económica, es transportable y, por tanto, una solución ideal para el comercio.

    Ya sea virutas de aserrado, virutas de madera, lana de madera, mantillo de cortezas, astillas de madera o pellets, etc. Con la VARIO-Master V140 todos los materiales se pueden empaquetar en pacas compactas. Por un lado, esto facilita el transporte y al mismo tiempo ahorra un costoso espacio de almacenamiento. Las pacas pueden ser transportadas con un tractor, apiladas o también cargadas en un palet. Embalado en una paca, el material permanece seco y limpio.

    Los ensilados de plantas enteras de cereales se elaboran principalmente con cebada, trigo o triticale. El cultivo es muy fiable en términos de rendimiento y tiene ventajas en términos de cultivo de plantas. Sin embargo, los cereales solo tienen un contenido de energía muy bajo y son difíciles de ensilar de forma convencional. La compactación óptima y la rápida exclusión del aire facilitan la producción de ensilado de cereales con la VARIO-Master V140.

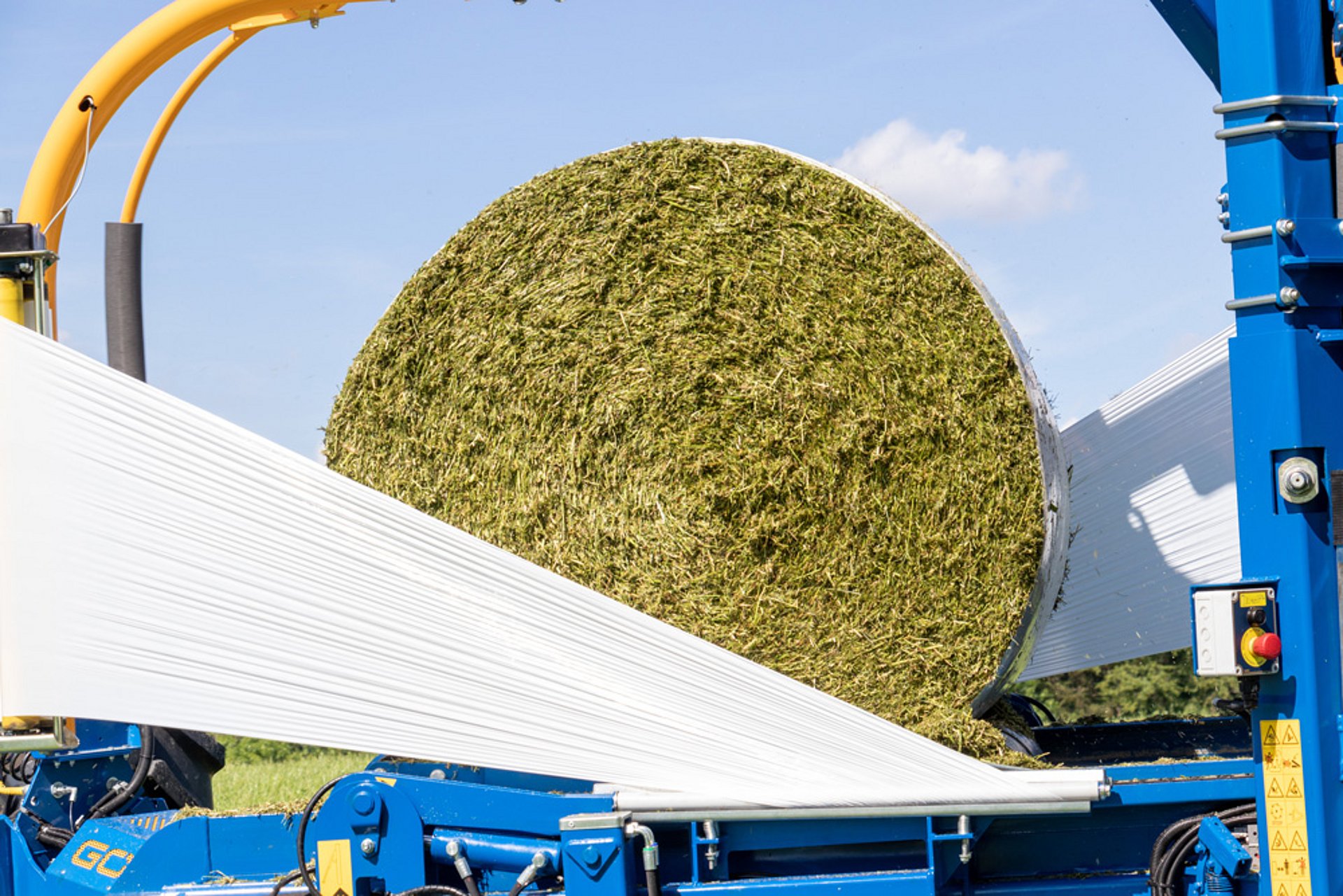

    El ensilado de hierba es el forraje base más importante para los rumiantes. El forraje está compuesto de forma óptima por hierbas dulces, hierbas y trébol.<br/> Las hierbas con alto contenido en azúcares garantizan un buen proceso de fermentación. Con la VARIO-Master V140 también se puede procesar de forma óptima la hierba con un mayor contenido de fibra cruda gracias a la alta densidad de prensado.

    Un problema cada vez más grave es el almacenamiento de residuos y desechos. Algunos materiales se preparan para su posterior procesamiento y se utilizan como combustibles de sustitución. El problema de almacenamiento y transporte asociado puede resolverse de forma fácil y rápida con la VARIO-Master V140. Las pacas prensadas se pueden transportar ahorrando espacio y son óptimas para el almacenamiento temporal. En principio, los residuos sólidos como el plástico, los residuos domésticos, el material flocado de alfombras o incluso el compost pueden transformarse en pacas redondas.

    La planta de cáñamo comercial se caracteriza por un contenido muy alto de CBD y se utiliza principalmente en la industria farmacéutica y cosmética.

    Forraje para animales silvestres, residuos vegetales, caña de azúcar, maíz en grano triturado, estiércol de caballo, orujo de manzana, paja, etc.

    Equipamiento básico

    Con homologación de tipo UE para velocidades de hasta 80 km/h

    Die VARIO-Master V140 ist serienmäßig mit einer kombinierten Doppelbindung ausgestattet. Zwei Rollen Netz oder zwei Rollen Folie können so gleichzeitig oder auch kombiniert eingelegt werden.

    ancho de trabajo 3,50 m

    Las cuatro cámaras están posicionadas de manera que aseguran la visión sobre la cámara desde arriba, el transportador escarpado, la mesa Encintadora, así como la parte posterior de la máquina (a la derecha, visto en la dirección de marcha).

    Para conseguir una alta compactación del material y unas pacas perfectamente prensadas, es fundamental que el contenido de seco y humedad del material sea el adecuado. Para materiales muy secos, se puede añadir agua directamente en la cámara con la inyección de agua.

    Está compuesta por la válvula magnética, las mangueras y boquillas ajustables.

    Der kompakte Handsender funktioniert über Funk und leitet die Ballenablage des fertig gewickelten Ballens ein. Durch seine Handlichkeit kann der Anwender den Sender stets bei sich tragen und die Ablage einleiten.

    Todas las secuencias de trabajo se ejecutan de forma totalmente automática

    Info & Contacto

    Datos técnicos (equipamiento básico)

    Peso:15.800 kg
    Longitud:11.780 mm
    Anchura:2.550 mm
    Altura:4.000 mm
    Diámetro de paca:

    De 0,60 a 1,15 m



    Consumo de potencia del vehículo tractor

    Consumo de aceite con lanza basculante:10 l con 200 bar
    Consumo de potencia:90 kW como mínimo

    Conexiones necesarias

    Un aparato de control de doble efecto y otro sencillo para la lanza basculante

    Caja de enchufe de 7 polos para todo el sistema de luces, excepto los faros de trabajo

    Para la alimentación eléctrica de la máquina se utiliza el mazo de cables adjunto

    Equipamiento adicional

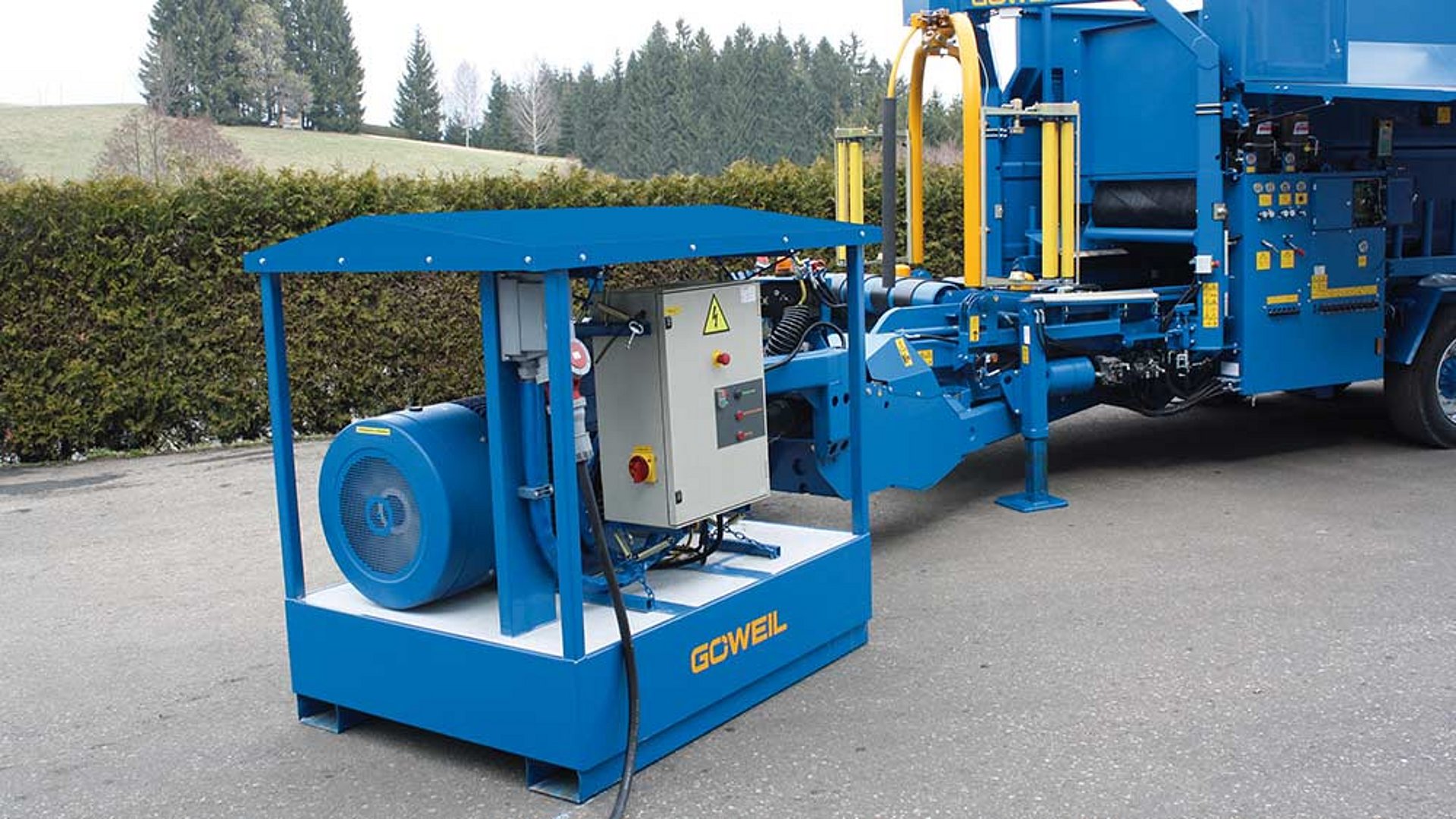

    El accionamiento se realiza a través de un eje de transmisión lo que permite también el empleo del tractor en cualquier momento. El motor funciona de forma muy silenciosa y los costes de funcionamiento se mantienen bajos en comparación con un tractor con precios de combustible elevados. De este modo, no solo se ahorra espacio, sino también se evitan los gases de escape, lo que permite el funcionamiento en naves. Sin embargo, la cubierta permite utilizar el accionamiento eléctrico también en el exterior sin problemas (rango de temperatura: -15 hasta +60 °C). Los costes de mantenimiento son muy bajos y la base con bridas para carretilla elevadora facilita el transporte del accionamiento eléctrico. El accionamiento eléctrico dispone de un arranque suave. Esto reduce enormemente los picos de tensión iniciales y el par de arranque. Esto también ahorra electricidad y protege el accionamiento, los ejes y los engranajes.

    Potencia: 90 kW Tensión: 400 V Frecuencia: 50 Hz
    Clase de protección: IP 55Consumo de corriente: 125 A máx.Accionamiento: 740 rpm
    Peso: 2.970 kg Longitud x anchura x altura: 1.773 x 1.323 x 1.652 mmCEE 125A

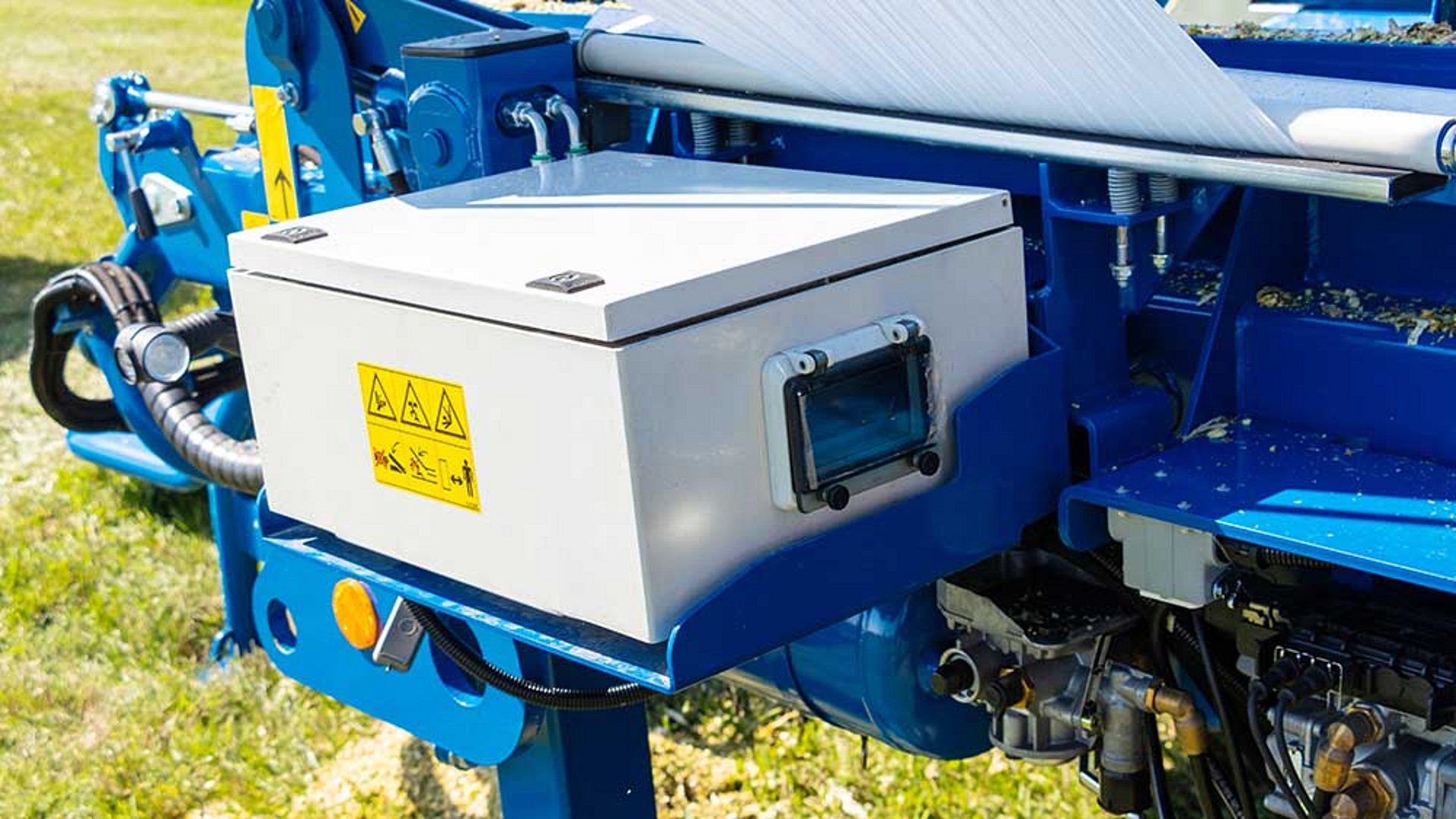

    Está compuesto por mesa de pesaje, terminal de pesaje e impresora de etiquetas con logotipo de GÖWEIL o logotipo del cliente

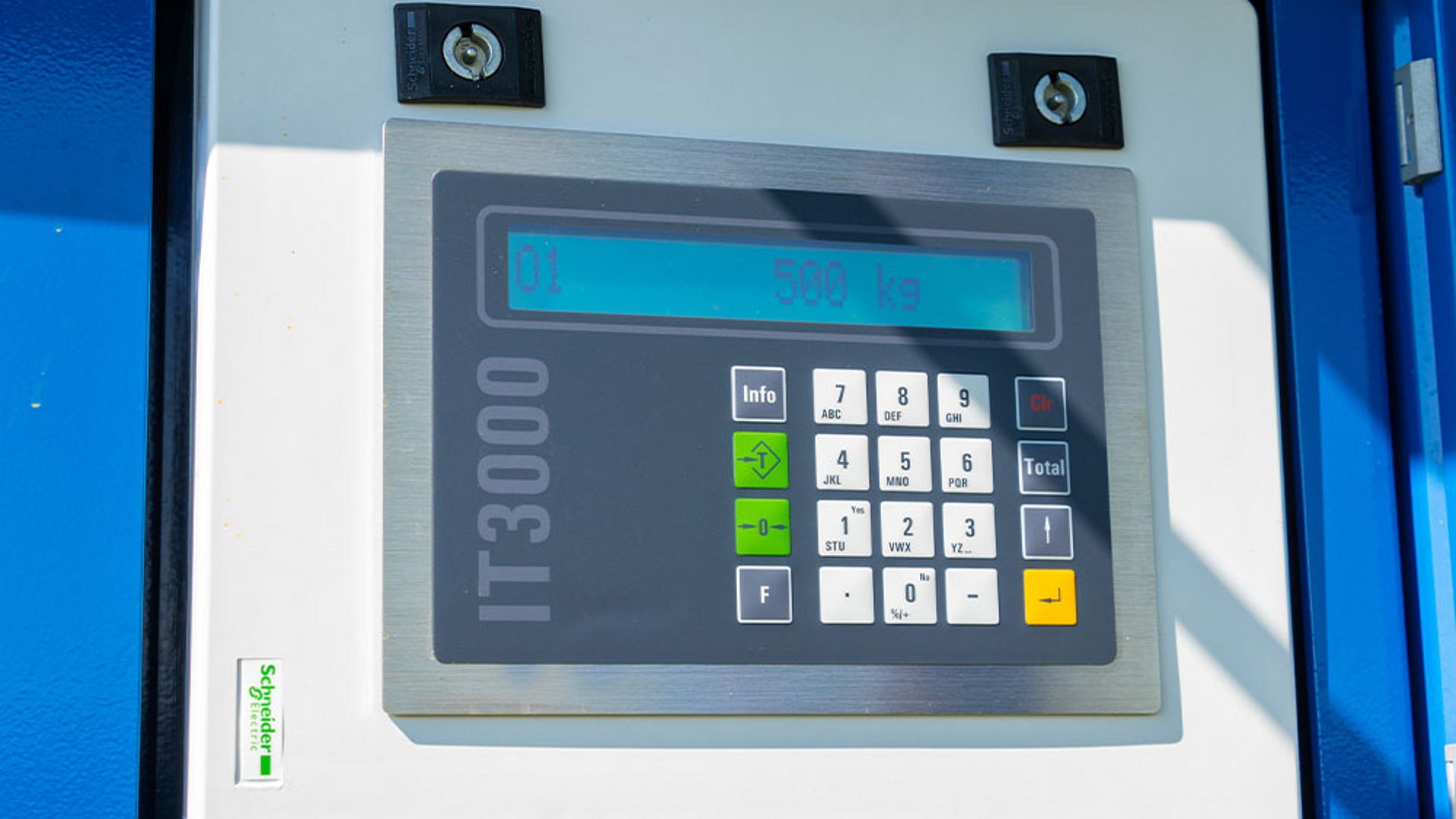

    Las cuatro células de pesaje están directamente integradas en la mesa encintadora. La pantalla está montada en el panel de conmutación. El proceso de pesaje de las pacas encintadas se realiza de forma automática, por lo que no hay ningún retraso en el proceso de trabajo. Las pacas pueden pesarse individualmente o evaluarse como un lote completo. Las distintas opciones se pueden configurar muy fácilmente a través del terminal manual. La impresora de etiquetas muestra información como el peso de la paca, la fecha, la hora y un logotipo importado. Si no se necesitan etiquetas, esta función se puede desactivar en el terminal manual. Las etiquetas adhesivas y la cinta de rotulación están disponibles en el mercado y pueden adquirirse en tiendas especializadas. El sistema de pesaje puede reequiparse en las máquinas existentes.

    Está compuesto por mesa de pesaje, terminal de pesaje e impresora de etiquetas con logotipo de GÖWEIL o logotipo del cliente



    Las cuatro células de pesaje están directamente integradas en la mesa encintadora. La pantalla está montada en el panel de conmutación. El proceso de pesaje de las pacas encintadas se realiza de forma automática, por lo que no hay ningún retraso en el proceso de trabajo. Las pacas pueden pesarse individualmente o evaluarse como un lote completo. Las distintas opciones se pueden configurar muy fácilmente a través del terminal manual. La impresora de etiquetas muestra información como el peso de la paca, la fecha, la hora y un logotipo importado. Si no se necesitan etiquetas, esta función se puede desactivar en el terminal manual. Las etiquetas adhesivas y la cinta de rotulación están disponibles en el mercado y pueden adquirirse en tiendas especializadas. El sistema de pesaje puede reequiparse en las máquinas existentes.

    El enderezador de pacas integrado en la rampa de depósito de pacas permite depositar la paca de forma suave a la izquierda o derecha. Si está desactivado, la paca sale por defecto hacia delante. El almacenamiento frontal permite una extracción más rápida y suave.

    Para conseguir un buen resultado de ensilado, algunos factores son muy decisivos:

    • La aptitud del material para el ensilado
    • Cumplimiento de las normas de ensilado (momento de cosecha y marchitamiento, longitud de corte, fuerza de la cadena de ensilado, compactación y exclusión de aire),
    • así como las condiciones climáticas

    Si todos los factores no coinciden perfectamente (por ejemplo, debido a periodos de mal tiempo), los aditivos de ensilado pretenden ayudar a mejorar significativamente el resultado del ensilado evitando procesos de fermentación y recalentamiento defectuosos.

    Una bomba autocebante con filtro y caudalímetro electrónico inyecta el aditivo de ensilado directamente en la cámara a través de dos boquillas de acero inoxidable. De este modo, el aditivo de ensilado se distribuye de forma óptima en el forraje de la paca redonda. La unidad de dosificación es adecuada para las bacterias del ácido láctico, así como para los ácidos ligeramente corrosivos.

    Indicación: tanque no incluido en el volumen de suministro.
    Atención: Después de su uso, la dosificación de aditivo de ensilado debe aclararse diariamente con agua.

    Volumen de suministro:

    • Unidad de mando Dosistar
    • Bomba con filtro
    • Medición electrónica de caudal
    • Diferentes boquillas
    • Manguera de aspiración para depósitos externos

    El depósito de acero inoxidable de 450 litros está montado directamente en la máquina y garantiza un vaciado sin residuos.

    De 12 V a 24 V

    Consiste en un cable en espiral de 15 polos a 13 polos y 2 de 7 polos a 13 polos

    Hay disponible una gran selección de variantes de argolla de tracción

    Todas las variantes de argolla de tracción
