Vollautomatischer Quaderballenwickler
G4020 Q Profi | Quaderballen-Wickelmaschine
Die Anhängemaschine G4020 Q Profi mit Doppelwickelarm und Ballenaufnehmer ist das absolute Profigerät unter den Quaderballen-Wickelmaschinen. Mit der Programmsteuerung PROFI werden alle Arbeitsabläufe vollautomatisch durchgeführt. Ein angenehmes Arbeiten ist somit garantiert.
Highlights
Sichere Ballenführung
Die beidseitig angeordneten Walzenrohre sind durch Steuerstangen miteinander verbunden. Es entsteht eine Zwangssteuerung, die in Verbindung mit dem Transportband eine Klemmwirkung auf den Ballen erzeugt. Die Wickelmaschine erreicht eine sichere Ballenführung auch bei rechteckigen Kanalmaßen. Die Länge des Transportbandes wird mit einer Schnellverstellung an die Kanalmaße angepasst.
Steuerung Profi
Ein absolutes Highlight ist die benutzerfreundliche und leicht zu bedienende Programmsteuerung PROFI. Die Arbeitsschritte werden komplett vollautomatisch durchgeführt. Sämtliche Funktionen und Parameter können auch manuell eingestellt werden.
Durchgehendes Ballentransportband
Das breite, durchgehende Ballentransportband garantiert ein gleichmäßiges Wickeln auch bei unförmigen Ballen.
Vorschubabschaltventil
Bei rechteckigen Ballen wird so eine exakte Überlappung der Folie gewährleistet.

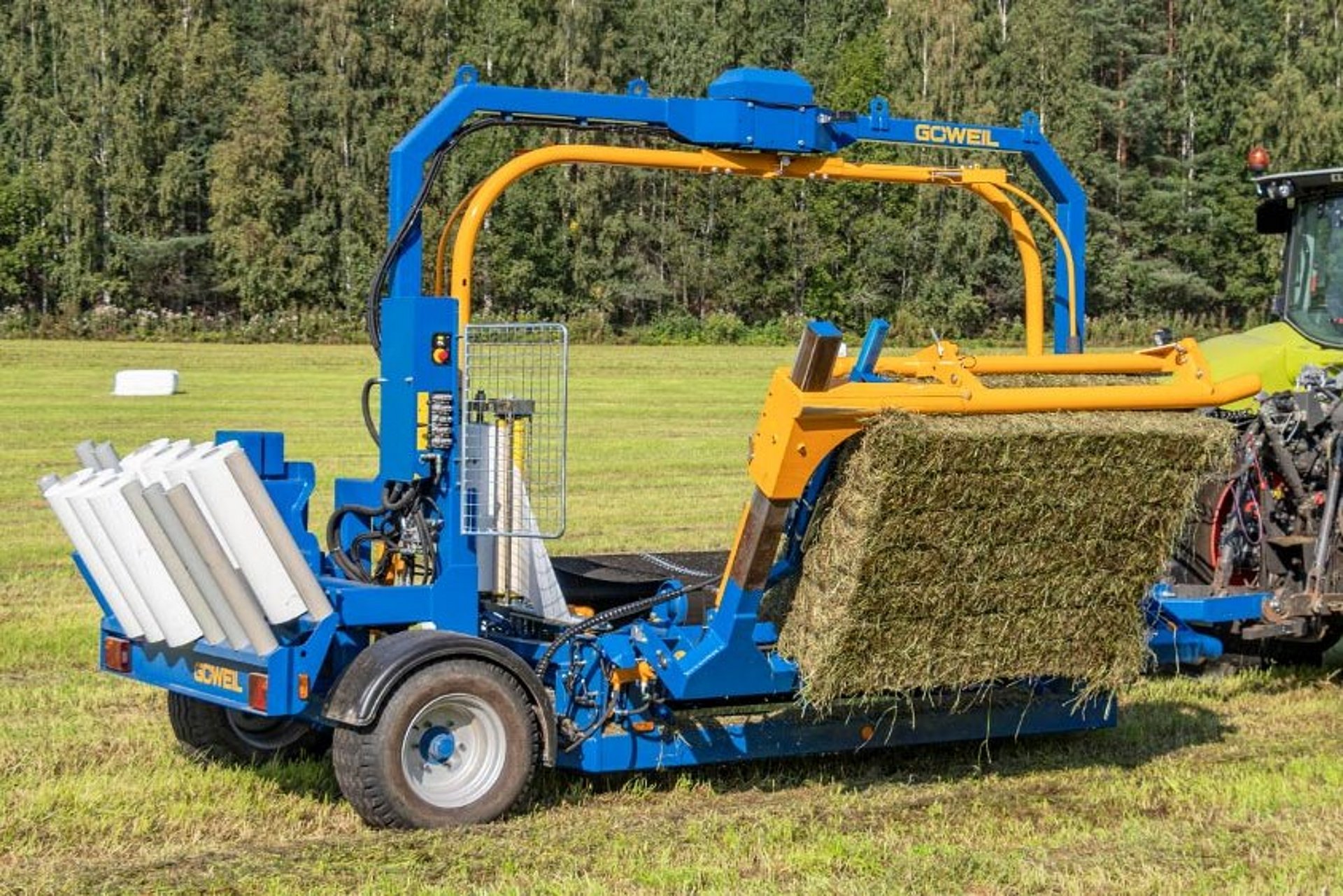

Hydraulischer Ballenaufnehmer
Die G3010 Q kann optional mit einem hydraulischen Ballenaufnehmer für Vierkant- und Rundballen ausgestattet werden. Die Ballenaufnahme erfolgt rechts gegen die Fahrtrichtung.
Grundausstattung
(ohne Hydrauliköl)
kann auch mit Traktoren ohne Load-Sensing-Pumpe betrieben werden
Bei rechteckigen Ballen wird so eine exakte Überlappung der Folie gewährleistet
Alle Arbeitsabläufe werden vollautomatisch ausgeführt
Technische Daten (Grundausstattung)
| Gewicht: | 3.680 kg |
| Länge: | 6.410 mm |
| Breite: | 2.410 mm |
| Höhe: | 3.710 mm (bei ausgefahrener Liftachse) |
| Für alle Ballenmaße: | von 0,80 x 0,80 m bis 1,20 x 1,40 m |
| Einzel-/Doppelballen: | bis 2,00 m Länge |
| Rundballen Durchmesser: | 0,90 - 1,60 m |
| Ölbedarf: | ab 80 l/min bei max. 190 bar |
Ballengewicht Rund / Vierkant | max. 1.800 / 1.500 kg |
Erforderliche Anschlüsse
1 Druckanschluss und 1 druckloser Rücklauf für die Versorgung der Wickelmaschine (entfällt bei Zapfwellenantrieb) |
Load-Sensing-Anschluss (für LS-Betrieb) - (entfällt bei Zapfwellenantrieb) |
3-polige Steckdose für die elektrische Versorgung mit direkter Zuleitung zur Batterie (Leitungsquerschnitt 2x6 mm²) |
7-polige Steckdose für die gesamte Lichtanlage (ausgenommen Arbeitsscheinwerfer) |
Zusatzausstattung
Breite ändert sich auf 2.545 mm, Höhe ändert sich auf 3.770 mm
Erforderlicher Anschluss: 3-polige Steckdose für die elektrische Versorgung des Handterminals (12V/10A)
Zugmaulanhängung, höhenverstellbar mit hydraulischem Stützfuß für Radladerbetrieb.
Steuerbar über Funk - kein Zapfwellenantrieb möglich -
Nur in Verbindung mit 3-Zylinder Dieselmotor Kubota
Schaltet den Wickelvorgang bei Folienriss bzw. Folienende ab.
Schaltet automatisch bei Folienende einer Rolle auf „Einfolienbetrieb” um. Dabei wird die Vorschub-Geschwindigkeit reduziert, sodass wieder eine 50%ige Überlappung garantiert ist.
Bestehend aus Getriebe mit Pumpe, Rücklauffilter und 60 l Hydrauliköltank
Nicht mit 3-Zylinder Dieselmotor Kubota kombinierbar
(ohne Hydrauliköl)
17,5 kW Dieselmotor, wassergekühlt, Batterie, E-Starter, Stundenzähler, Rücklauffilter und 44 l Hydrauliköltank.
Schaltet nach dem Wickelvorgang oder größeren Pausen automatisch auf
Leerlaufdrehzahl - Nur in Verbindung mit 3-Zylinder Dieselmotor Kubota
A, B, C, D, G (Übersicht siehe Seite 104) – Bitte bei Bestellung anführen! Nur in Verbindung mit Zusatzausstattung „Hydraulischer Stützfuß”
FAQ
Häufig gestellte Fragen
Erforderliche Anschlüsse:
- Ein Druckanschluss und einen drucklosen Rücklauf für die Versorgung der Wickelmaschine
- 3-polige Steckdose für die elektrische Versorgung mit direkter Zuleitung zur Batterie (Leitungsquerschnitt 2x6 mm²)
- 7-polige Steckdose für die gesamte Lichtanlage (ausgenommen Arbeitsscheinwerfer)
Mit der Anhängemaschine G4020 Q Profi ist das wickeln von Vierkant- und Rundballen möglich.
Ballenmaße Quaderballen: von 0,80 x 0,80 m bis 1,20 x 1,20 m
Länge Einzel-/Doppelballen: bis 2,00 m
Ballenmaße Rundballen: 0,90 – 1,60 m Durchmesser
Ja, im Programmpunkt „nur wickeln“ kann die Aufnahmeautomatik ausgeschaltet werden, dann kann die Maschine auch stationär betrieben werden.
Die Ballenaufnahme erfolgt rechts in Fahrtrichtung und die Ballenablage nach links in Fahrtrichtung.
