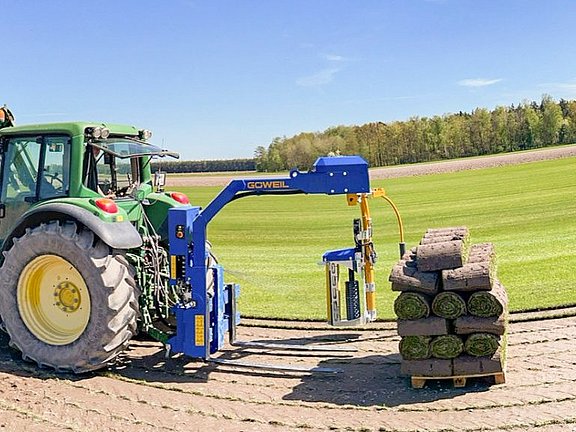

Die GÖWEIL G1010 Paletten-Wickelmaschine im Einsatz

Обмотчик материалов на поддонах и рулонного дерна
G1010 | Обмотчик поддонов



Обмотчик поддонов G1010 является идеальным агрегатом для транспортировки, обмотки, и перегрузки материалов на поддонах. Особой областью применения обмотчика является упаковка полотен рулонного дерна. В ходе конструирования были использованы многие элементы из многократно испытанной техники для обмотки рулонов. К тому же для данного обмотчика имеется большой выбор вариантов навешивания на погрузчик.

Особенности

При помощи обмотчика G1010 GÖWEIL поддоны можно не только оборачивать пленкой, но и перевозить.

Захват и транспортировка

Обмотчик поддонов G1010 позволяет транспортировать, обматывать и перегружать поддоны с грузом одним погрузчиком. Захват поддонов осуществляется обычными вилами погрузчика. Во время транспорти- ровки автомат для резки и наложения пленки откидывается вверх. Вилы могут быть полностью введены под поддон до упора в спинку. За счет этого груз располагается очень близко к погрузчику. Благодаря тому, что верхняя часть рамы расположена сбоку, обеспечивается хороший визу- альный контроль за поддоном.

Устройство вытягивания пленки с гидравлическим приводом

Особенностью модели является устройство вытягивания пленки с гидравлическим приводом. Во время процесса обмотки оно перемещается на 600 мм вверх и вниз, и так может целиком обмотать пленкой шириной 750 мм один поддон высотой 1350 мм.

Особенностью модели является устройство вытягивания пленки с гидравлическим приводом.
Обмотчик поддонов G1010 оснащен системой программного управления Profi.

Система программного управления PROFI

Обмотчик оснащен удобной в пользовании системой программного управления PROFI. В связи с этим все рабочие циклы и функции могут удобно запускаться прямо из кабины. Все рабочие этапы могут выполняться вручную или автоматически.

ВИЛЫ

Обмотчик поддонов G1010 оснащен вильчатым захватом стандарта ISO 3B. Вилы длиной 1400 мм позволяют легко захватывать и переме- щать стандартные поддоны. В качестве опции доступны вилы длиной 2200 мм, а также телескопические вилы (длина: 1300 мм с диапазоном удлинения 950 мм).

Обмотчик поддонов G1010 оснащен вильчатым захватом стандарта ISO 3B.
Гидравлический откидной автомат для резки и наложения пленки перед обмоткой опускается вниз

ГИДРАВЛИЧЕСКИЙ ОТКИДНОЙ АВТОМАТ ДЛЯ РЕЗКИ И НАЛОЖЕНИЯ ПЛЕНКИ

Гидравлический откидной автомат для резки и наложения пленки перед обмоткой опускается вниз. После заведения поддона под устройство до упора начинается процесс обмотки. После последнего витка автомат са- мостоятельно откидывается вверх, аккуратно обрезает пленку и плотно фиксирует ее конец. При транспортировке поддонов автомат откидыва- ется вверх.

Базовое оснащение

(без культивации)

Может использоваться в т. ч. с тракторами без насоса Load-Sensing.

Одинарный рычаг обмотки

Гидравлический откидной автомат для резки и наложения пленки

Для пленки шириной 500 мм и 750 мм дополнительно можно настроить наложе- ние пленки.

Диапазон перемещения по высоте: 600 мм

Стандартизованный вильчатый захват: ISO 3B

Длина вил: 1400 мм

Светодиодные рабочие прожекторы

Все рабочие операции могут выполняться вручную или полностью автоматически.

Технические параметры (базовое оснащение)

Масса (без зубцов вил):760 кг

Длина (без зубцов вил):

2000 мм

Ширина:

1400 мм

Высота:

2240 мм

Максимальный размер поддонов:

1350 x 1350 мм

Максимальная высота поддонов:

1700 мм

Расход масла:

от 25 л/мин при макс. 190 бар

Масса поддонов:макс. 2000 кг





Варианты навески

Несущая рама типа Евро

SMS, MX

Dieci/New Holland, Амкодор, Manitou, JCB Q-Fit, JCB Compact Tool Carrier, Weidemann hydraulic, Kramer, Schäffer до 3550, Schäffer от 3550T, Atlas, Claas Scorpion, Zettelmeyer 602, Volvo BM, CAT 907H / Liebherr L507, Liebherr L514, Faresin, Faucheux, Bobcat, Skid Steer, Fendt Cargo T955/Sennebogen

Трехточечная навеска, кат. I и II

Другие варианты навески по запросу

Все варианты навески »



Необходимые соединения

1 присоединение к напорной линии и 1 безнапорная обратная магистраль для снабжения обмотчика

Соединение Load-Sensing (для работы LS)

3-контактная розетка для электропитания с прямым подводящим проводом к аккумулятору (12В/30A), поперечное сечение провода 2x6 мм²



Дополнительное оснащение

Необходимое подключение: 3-контактная розетка для электропитания ручного терминала (12 В / 10 A)

Прекращает процесс обмотки при разрыве пленки или достижении конца пленки

Длина зубцов вил: 2200 мм

Длина телескопических вил: 1300 мм с диапазоном удлинения 950 мм

Питающий кабель, аккумулятор, 5,3 метра 2x6 мм² с 3-контактной розеткой

Для лучшего обзора секции с зубцами вил и обрезчиком пленки
Необходимые соединения: Комбинированный штепсельный разъем на 12 вольт по стандарту DIN ISO 4165

Специально для эксплуатации с колесным или телескопическим погрузчиком
